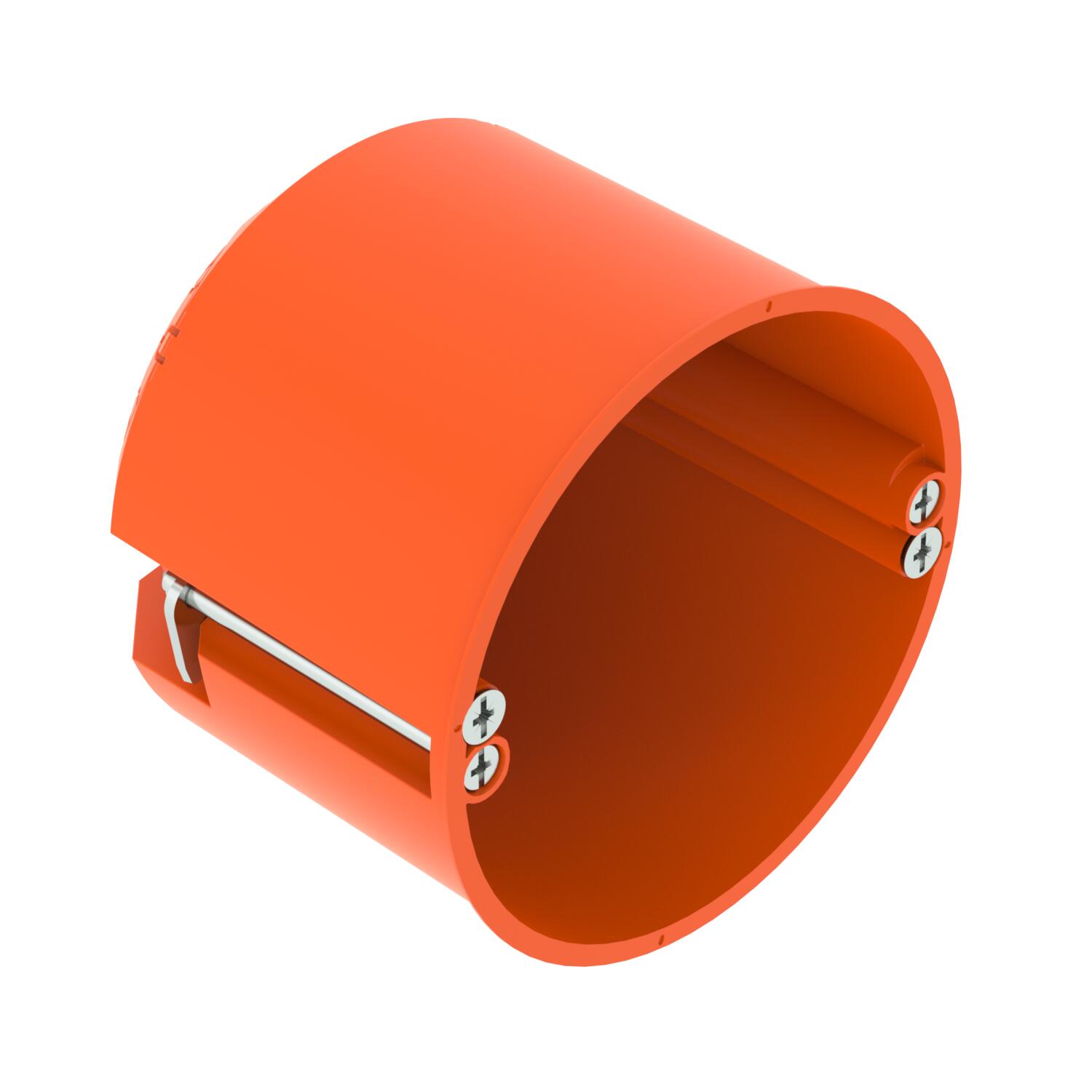

Монтажная коробка для установки в полую стену HW 61, CEE/PERILEX
Артикул, номер 2003818 | EAN 4012196689880
- Описание продукта
-
Описание продуктаМонтажная коробка для установки в полую стену CEE/PERILEX на глубину не менее 61 мм и с толщиной пластины 5–40 мм.
• 2 резьбовых вкладыша
• приборные винты, клеммные накладки
• 3 комбинированных ввода для труб Ø 20 и 25 мм
• 3 ввода для проводов NYM 3 x 2,5 мм² или 5 x 1,5 мм²
• 2 ввода для проводов NYM 5 x 2,5 мм² или 7 x 1,5 мм²
• 1 ввод для проводов NYM 3 x 1,5 мм²
Протестировано в соответствии со стандартами DIN EN 60670-1, DIN EN 60670-22 и DIN 49073-1.
-
- Технические данные
-
Технические характеристики

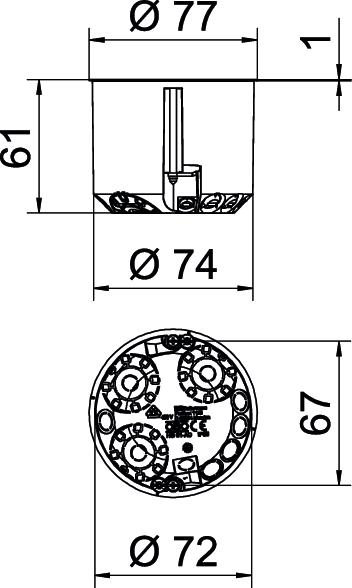

Вид защиты IP30 Вид прохода через корпус Продавливаемое отверстие воздухонепроницаемая нет Высота 61 mm Диаметр 74 mm Диаметр фрезерного отверстия 74 mm Для труб диаметром 20/25 мм Количество вводов 9 Комбинированные вводы Ø 20 / 25 мм 3 Крепление крышки Болты Крепление устройств Болты Крышка без Линейные вводы 3 x 1,5 мм² 1 Линейные вводы 3 x 2,5 мм² / 5 x 1,5 мм² 3 Линейные вводы 5 x 2,5 мм² / 7 x 1,5 мм² 2 Материал Полипропилен Не содержит галогенов да Номинальное сечение макс. 2,5 mm² Номинальное сечение мин. 1,5 mm² Подходит для пластин толщиной макс. 40 mm Подходит для пластин толщиной мин. 5 mm Размер Ø74mm, H61mm Расчетное напряжение 400 V С винтами да С переходником без Способ ввода Провода NYM и трубы Трудновоспламеняющийся согласно VDE 0471/IEC 60695-2-11, температура при испытании 850 °C Углеродный след CO2 (GWP) от колыбели до ворот 0,0809 кг CO2e / 1 Шт. Ударопрочность нет Форма круглой формы Цвет оранжевый Число вставок 1 - Все виды
