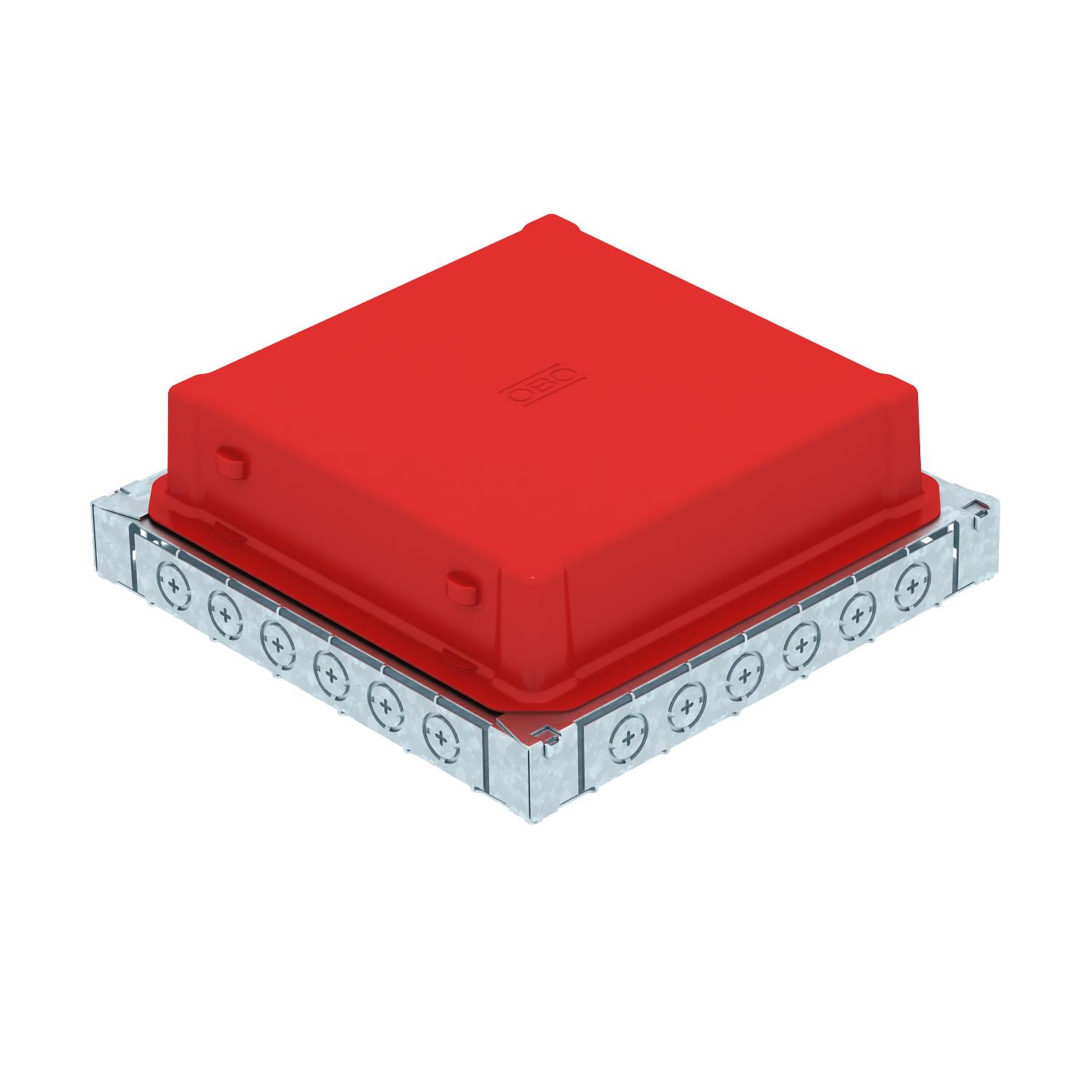

Монтажное основание UDS9 для монтажной трубы и металлического кабельного канала

Монтажное основание UDS9 для монтажной трубы и металлического кабельного канала

Name: Монтажное основание UDS9 для монтажной трубы и металлического кабельного канала
Brand: OBO Bettermann
SKU: 7400353

Артикул, номер 7400353 | EAN 4012195729839

Описание продукта

Описание продукта

Монтажное основание для установки под полом с монтажным отверстием для лючка номинального размера 9. Монтажное отверстие изготавливается с помощью опалубки, которая входит в комплект поставки. Монтажное основание имеет отверстия для 2- или 3-секционного подпольного канала из стального листа номинального размера 25038, а также 6 электромонтажных труб M20 или M25 на всех четырех сторонах. Коробки пригодны для использования в бесшовных полах с цементной стяжкой с установочной высотой до 105 мм.

Технические данные

Технические характеристики

Возможность монтажа уплотнения	нет
Высота канала макс.	38 mm
Высота канала мин.	38 mm
Диапазон регулирования макс.	106 mm
Диапазон регулирования мин.	62 mm
для крепления труб	да
Количество встраиваемых устройств	1
Материал	Сталь
Монтажное отверстие для напольного бокса	нет
Номинальный размер лючка	380 mm
Номинальный размер монтажных элементов	9
Отверстие для монтажного элемента	квадратные
Отсоединяемая крышка	нет

Плита настила	нет
Поверхность	оцинкован конвейерным методом
Подходит для закрытого подпольного канала, прокладываемого вровень со стяжкой	нет
Подходит для канала, прокладываемого под полом	нет
Подходит для подпольного канала, перекрытого слоем стяжки	нет

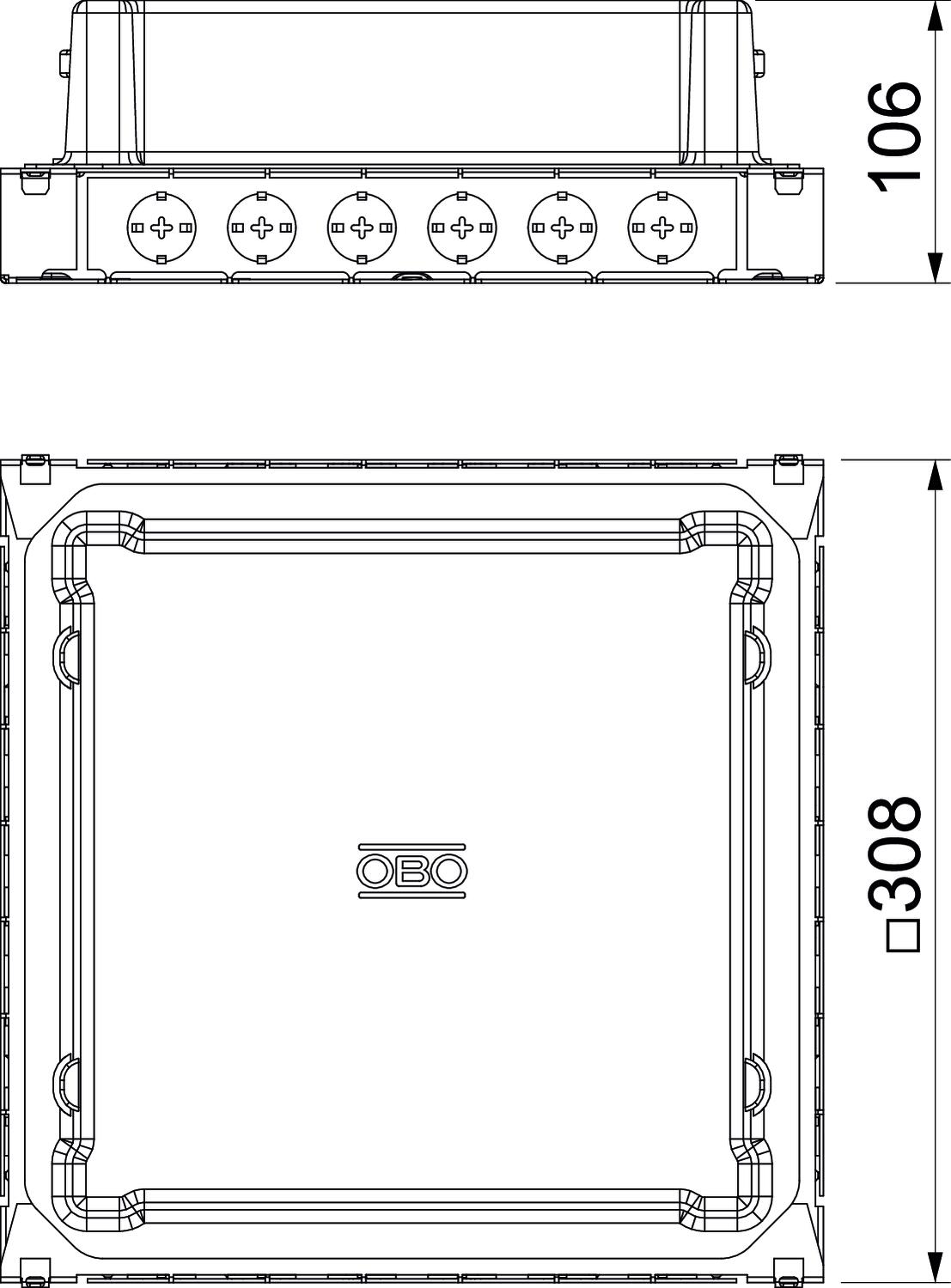

Размер	308x308x92
Степень защиты (IP) в режиме пользования	IP20
Толщины стяжки макс.	100 mm
Толщины стяжки мин.	65 mm
Углеродный след CO2 (GWP) от колыбели до ворот	7,9691 кг CO₂e / 1 Шт.
Утапливаемый вровень с полом	нет
Ширина короба макс.	250 mm
Ширина короба мин.	250 mm
