Проволочный лоток GR-Magic® 35 A2 3000 | 100 | 35 | 3,9 | 23 | нет

Проволочный лоток GR-Magic® 35 A2

Артикул, номер 6000055 | EAN 4012195467700

Артикул, номер / Типы

Длина	3000 mm

Ширина

Высота	35 mm

Диаметр проволоки

Полезное поперечное сечение

Повышение живучести конструкции	нет

Описание продукта

Описание продукта

Проволочный лоток с соответствующим соединителем с высотой боковой стенки 35 мм.
Магнитное затухание от влияния экрана: без крышки 15 дБ, с крышкой 25 дБ.

Технические данные

Технические характеристики

Вид соединителя кабеленесущей системы	Крепление защелкиванием
Встроенная перегородка	без
Высота	35 mm
Высота	1 in
Диаметр проволоки	3,9 mm
Длина	3000 mm
Конструкция для больших расстояний	нет
Конструкция соединителей	Встроенный соединитель
Материал	Нержавеющая сталь 1.4301 (304)
Нержавеющая сталь, протравленная	да
Поверхность	без обработки, дообработанный
Повышение живучести конструкции	нет
Полезное поперечное сечение	3500 mm²

Полезное поперечное сечение	23 cm²

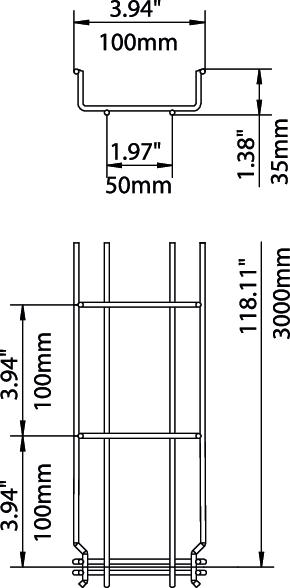

Размер	35x100x3000
Размер B	100 mm
Расстояние между опорами 1,0 м	0,25 kN/m
Расстояние между опорами 1,0 м	0,1 kN/m
Расстояние между опорами: 1,5 м.	0,11 kN/m
Соединитель безболтовой	да
Тип испытания под нагрузкой согласно IEC 61537	Тип II
Углеродный след CO₂ (GWP) от колыбели до ворот	2,5382 кг CO₂e / 1 Метр
Форма профиля	U-образная форма
Цвет	цвета нержавеющей стали
Ширина	100 mm
Ширина	4 in

Технические данные

Диаграмма нагрузки на проволочный лоток GR-Magic 35

Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
Расстояние между опорами в м
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
Схема нагрузки при методе испытания
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
Кривая прогиба боковой стенки на каждое расстояние между опорами

Все виды

Все виды

Типы	Длина	Ширина	Высота	Диаметр проволоки	Полезное поперечное сечение	Повышение живучести конструкции	Артикул, номер	Количество	Наименьшая единица продажи
GRM 35 50 A2	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	нет	6000054	м	3 м
GRM 35 100 A2	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	нет	6000055	м	3 м
GRM 35 150 A2	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	нет	6000056	м	3 м
GRM 35 200 A2	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	нет	6000057	м	3 м
GRM 35 300 A2	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	нет	6000059	м	3 м

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Крышка для проволочного лотка, защелкивающаяся A2	DGRR 100 A2	6001862	м	3 м
Угловой соединитель	GEV 36 A2	6016731	Штук	20 Штук

Монтажные принадлежности

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Разделительная полочка 30 A2	TSG 30 A2	6062052	м	3 м
Фиксатор для крепления разделительной полочки	KS GR A2	6062282	Штук	30 Штук
Кабельный отвод A2	KAB GR A2	6220145	Штук	10 Штук
