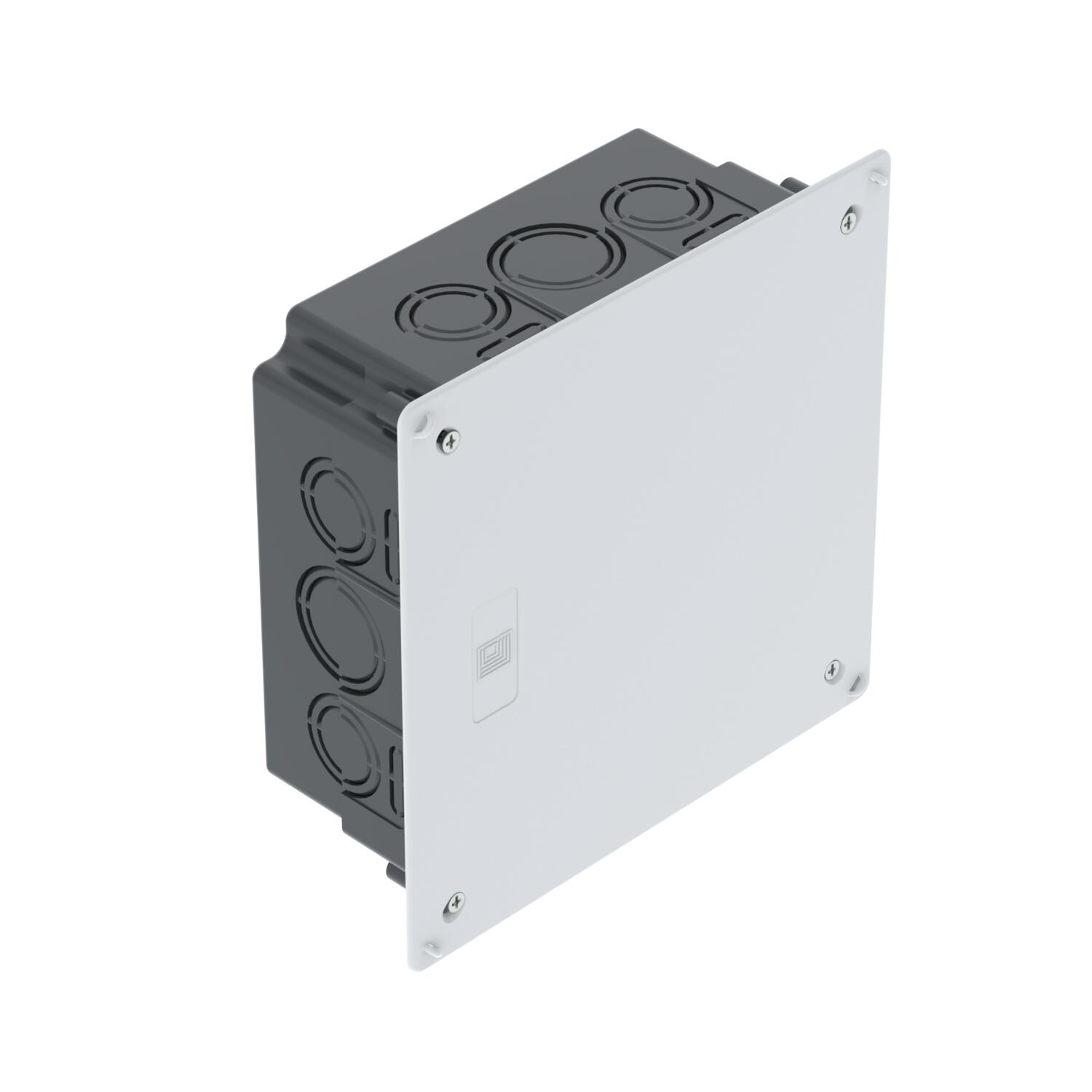

Распределительная коробка для скрытой установки 150
Артикул, номер 2003124 | EAN 4012195023777
- Описание продукта
-
Описание продуктаРаспределительная коробка для скрытой установки для зажима клемм, применение в кирпичной кладке с глубиной монтажа не менее 65 мм. С крышкой и винтами крышки (15 мм). Плоско прилегающий край крышки, шероховатая поверхность крышки.
• 4 боковых комбинированных ввода для труб Ø 34,6 и 28,5 мм
• 8 боковых комбинированных вводов для труб Ø 28,5 и 21,5 мм
• 8 боковых вводов для плоских проводов/плоских проводов для скрытой прокладки
• 2 ввода Ø 28,5 мм в дне
• 2 ввода для плоских проводов/плоских проводов для скрытой прокладки в дне
-
- Технические данные
-
Технические характеристики

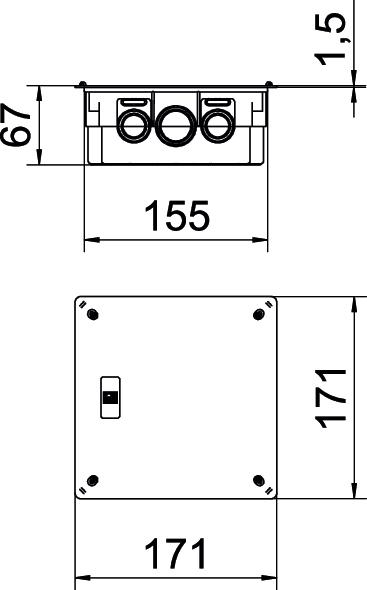

Ввод сзади нет Вид защиты IP20 Вид прохода через корпус Предварительная штамповка воздухонепроницаемая нет Высота 65 mm Высота пола мин. 67 mm Длина 150 mm Количество вводов 24 Комплектация без Крепление крышки Привинчен Крышка Непрозрачный Материал Полистирол Не содержит галогенов нет Номинальное сечение мин. 16 mm² Пломбируемая нет Повышение живучести конструкции без Размер Н 65 mm Размер 150x150x65 Размер B 170 mm Размер A 200 mm Расчетное напряжение 400 V С винтами нет С переходником без С экранированием нет Со скобами нет Способ ввода Провода NYM, телекоммуникационные провода и гофрированные трубы Трудновоспламеняющийся согласно VDE 0471/DIN 695 части 2-1, температура при испытании 650 °C Углеродный след CO₂ (GWP) от колыбели до ворот 0,5147 кг CO₂e / 1 Шт. Ударопрочность да Форма квадратные Цвет черный Ширина 150 mm Электрические вводы 24
- Все виды
- Загрузки
-
Техническая спецификация UV 150 K / 2003124 , 0.18MB , pdfДекларация соответствия ЕС UV 150 K / 2003124 , 0.05MB , pdfREACH Декларация соответствия UV 150 K / 2003124 , 0.12MB , pdfRoHS Декларация соответствия UV 150 K / 2003124 , 0.13MB , pdfРазрешение на использование знаков VDE symbol approval, UG 60... , 0.12MB , pdf
