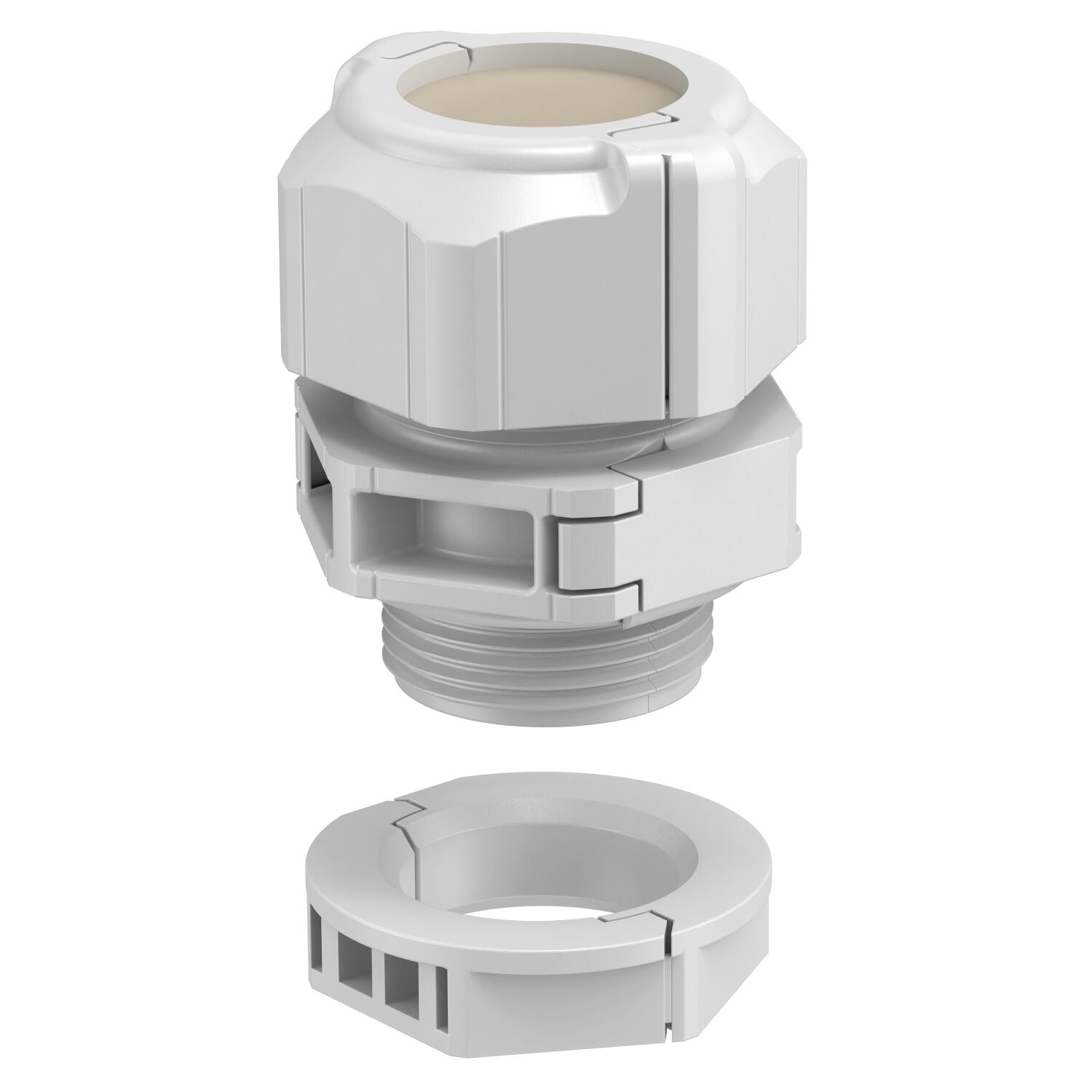

Разъемный кабельный ввод, с уплотнительной вставкой, закрытый, светло-серый
Артикул, номер 2024910 | EAN 4012196334506
- Описание продукта
-
Описание продуктаРазъемный кабельный ввод V-TEC TB.., как и все кабельные вводы V-TEC, обеспечивает надежное уплотнение кабеля. Прокладка, например, предварительно собранных кабелей или функциональных линий благодаря разъемному кабельному вводу осуществляется легко и быстро.
Кабельный ввод V-TEC TB является непревзойденным по своим характеристикам при дооснащении имеющейся инсталляции, а также в качестве «винтового соединения для ремонта», при этом предварительно смонтированный кабель можно прокладывать без демонтажа и прерывания текущего производственного процесса.
Комплект для болтовых соединений состоит из промежуточной опоры, глухой гайки, уплотнения. Контргайка также входит в комплект поставки.
Закрытая уплотнительная вставка позволяет просверлить отверстие под необходимый диаметр уплотнения. При помощи разжимных клещей можно открыть уплотнительную вставку. Это позволяет легко и быстро уложить отдельные кабели.
-
- Технические данные
-
Технические характеристики

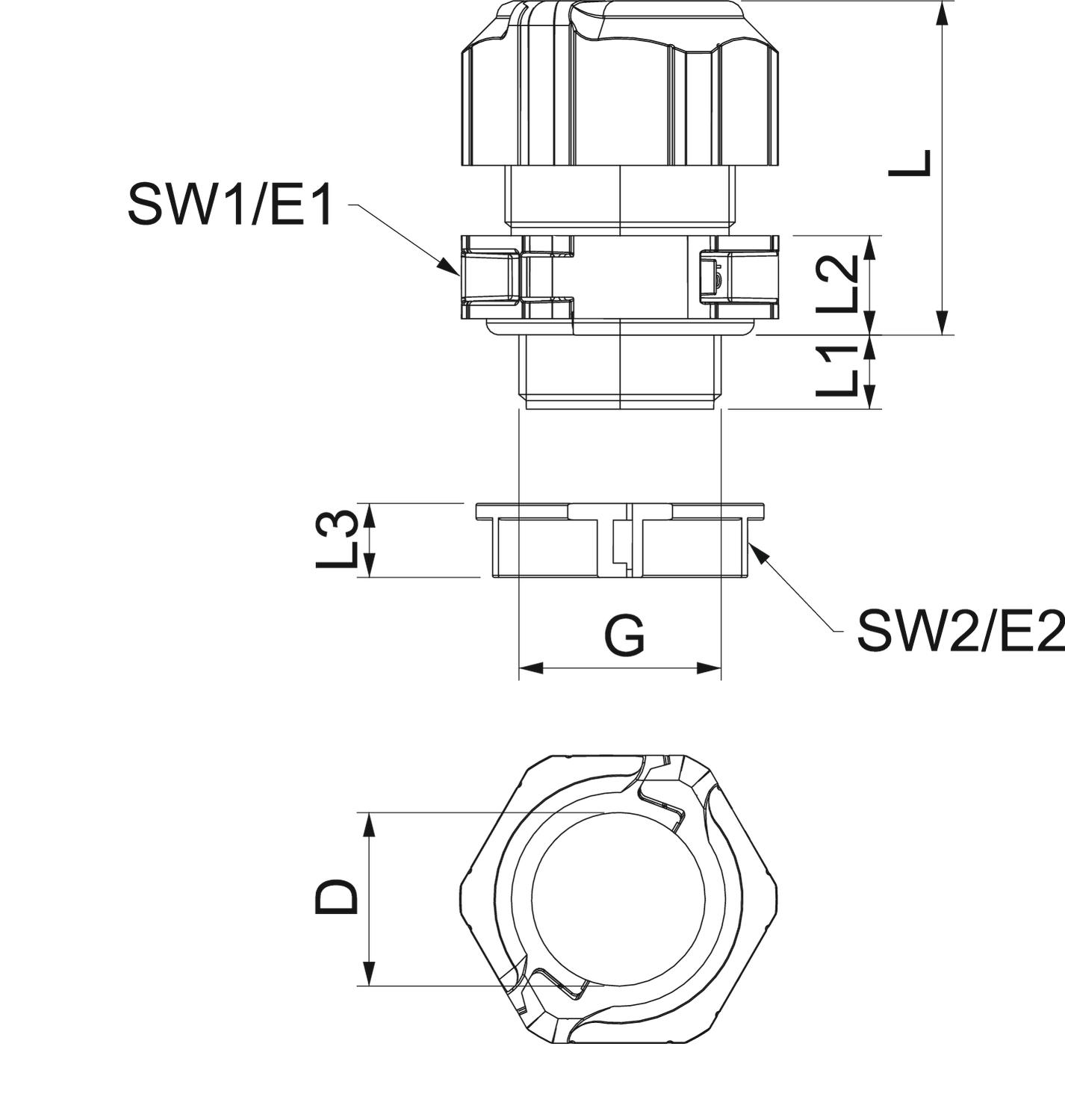

взрывозащищённый нет Вид защиты IP67 Вид резьбы Метрический Вид уплотнения Уплотнительное кольцо Возможность разгрузки от усилий натяжения нет Высота 50 mm Диапазон рабочих температур макс. 80 °C Диапазон рабочих температур мин. -20 °C Длина 35 mm Длина резьбы 11 mm Для взрывоопасной зоны без Для взрывоопасной зоны с газом без Для взрывоопасной зоны с пылью без защита от прогибания нет Исполнение прямой Кабельный ввод для плоского кабеля нет Материал Поликарбонат Не содержит галогенов да Нестабильный момент вращения 4 Nm Номинальный размер метрической резьбы 25 Размер L макс. 40 mm Размер L1 мм 11 mm Размер L мин. 31,5 mm Размер M25 Размер D 21 mm Размер E1 (мм) 38,5 mm Размер G M25x1,5 mm Размер L2 10 mm Размер под ключ 35 Размер под ключ 1 35 mm Размер под ключ 2 31 mm Размер E2 33,8 mm Размер L 41 mm Размер L3 9 mm Разъемное болтовое соединение да Резьба M25 x 1,5 С контргайкой да Трудновоспламеняющийся согласно VDE 0471/DIN 695 части 2-1, температура при испытании 650 °C Углеродный след CO2 (GWP) от колыбели до ворот 0,1344 кг CO2e / 1 Шт. Ударопрочность да Универсальное уплотнение нет Усилено стекловолокном нет Цвет светло-серый Шаг резьбы 1,5 mm Ширина 38,5 mm - Все виды
- Загрузки
-
Техническая спецификация V-TEC TB25 / 2024910 , 0.27MB , pdfДекларация соответствия ЕС V-TEC TB25 / 2024910 , 0.10MB , pdfДекларация соответствия ЕС Декларация соответствия ЕС ,REACH Декларация соответствия V-TEC TB25 / 2024910 , 0.12MB , pdfRoHS Декларация соответствия V-TEC TB25 / 2024910 , 0.12MB , pdfИнструкции по монтажу Mounting instructions, V-TEC TB , 1.34MB , pdf
