Указание: Этот товар снят с производства.
Последующий товар можно найти здесь: 5095153 / УЗИП V20, 3-полюсный 150 В

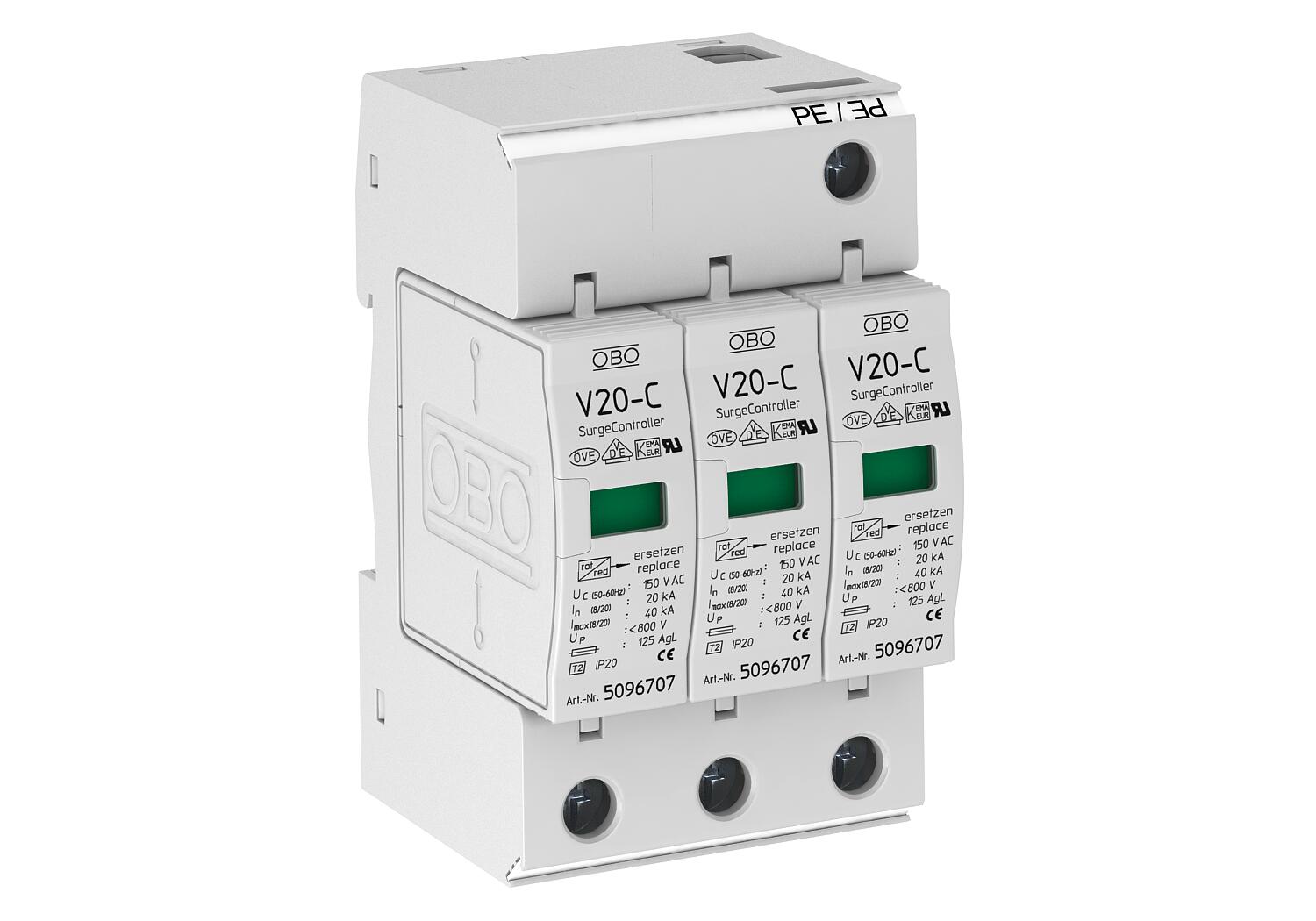

Разрядник для защиты от перенапряжений 3-полюсный
Артикул, номер 5094680 | EAN 4012195240129
- Описание продукта
-
Описание продуктаV 20-C/...: Разрядник для защиты от перенапряжения тип 2 (класс C) согласно EN 61643-11 (VDE 0675 часть 6-11).
• для защиты от перенапряжения эквипотенциальное соединение согласно VDE 0100-443 (IEC 60364-4-44)
• Разрядная способность до 40 кА (8/20) на полюс
• Разрядник, вставной, с устройством динамического отключения и оптическим функциональным дисплеем
• высокопроизводительная технология варистора
Применение: эквипотенциальное соединение (LPZ 1-2) в главных и вспомогательных распределительных сетях.
* Комплект = верхняя и нижняя часть
-
- Технические данные
-
Технические характеристики
SPD согласно EN 61643-11 Тип 2 SPD согласно IEC 61643-1 класс II Вид защиты IP20 Вид монтажа DIN-рейка 35 мм Время срабатывания <25 ns Дистанционная сигнализация нет Импульсный ток (8/20) [всего] 60 kA Интегрированный входной предохранитель нет Исполнение 3-полюсный в комплекте; 150 В Исполнение 3 Класс проверки, тип 2 да Максимальное длительное напряжение AC 150 V Максимальный импульсный ток (8/20) 40 kA Максимальный ток предохранителя 125 Максимальный ток предохранителя 125 A Номинальное напряжение AC (50 / 60 Гц) 130 V Номинальный импульсный ток (8/20) 20 kA Переход от зоны молниезащиты 1→2 Поперечное сечение гибкого провода (тонкожильный) мин. 25 mm² Поперечное сечение жесткого провода (одно-/многопроволочный) мин. 2,5 mm² Продувающий нет Рабочая температура, макс. 80 °C Рабочая температура, мин. -40 °C Размер 150V Сечение жесткого кабеля (одно-/многожильный) макс. 35 mm² Сигнализация на приборе оптический Топография сети TN Углеродный след CO2 (GWP) от колыбели до ворот 0,9568 кг CO₂e / 1 Шт. - Все виды
