Ревизионная кассетная рамка RKN из нержавеющей стали 105 | 150 | 20 | 105 | 4

Ревизионная кассетная рамка RKN из нержавеющей стали

Артикул, номер 7408950 | EAN 4012197278113

Артикул, номер / Типы

Высота пола мин.

Высота пола макс.

Толщины напольного покрытия

Размер h

Номинальный размер монтажных элементов	4

Описание продукта

Описание продукта

Регулируемые по высоте квадратные кассетные рамки предусмотрены для монтажа электроустановочных изделий вровень с полом в двойных и фальшполах, а также во всех видах систем скрытой установки в стяжке. В зависимости от исполнения они подходят для установки в полах с сухим или влажным типом уборки. Благодаря регулируемым по высоте опорам верхнюю кромку кассетной рамки можно точно выровнять по поверхности напольного покрытия. При монтаже в кабельном канале в нем должно быть соответствующее монтажное отверстие. Для монтажного основания необходима крышка с соответствующим монтажным отверстием. Кассетные рамки изготовлены из нержавеющей стали или латуни. Во всех кассетных рамках установлена стальная пластина толщиной 4 мм, рассчитанная на интенсивные нагрузки. В ассортименте представлены кассетные рамки, подходящие для напольных покрытий толщиной 20 и 25 мм.

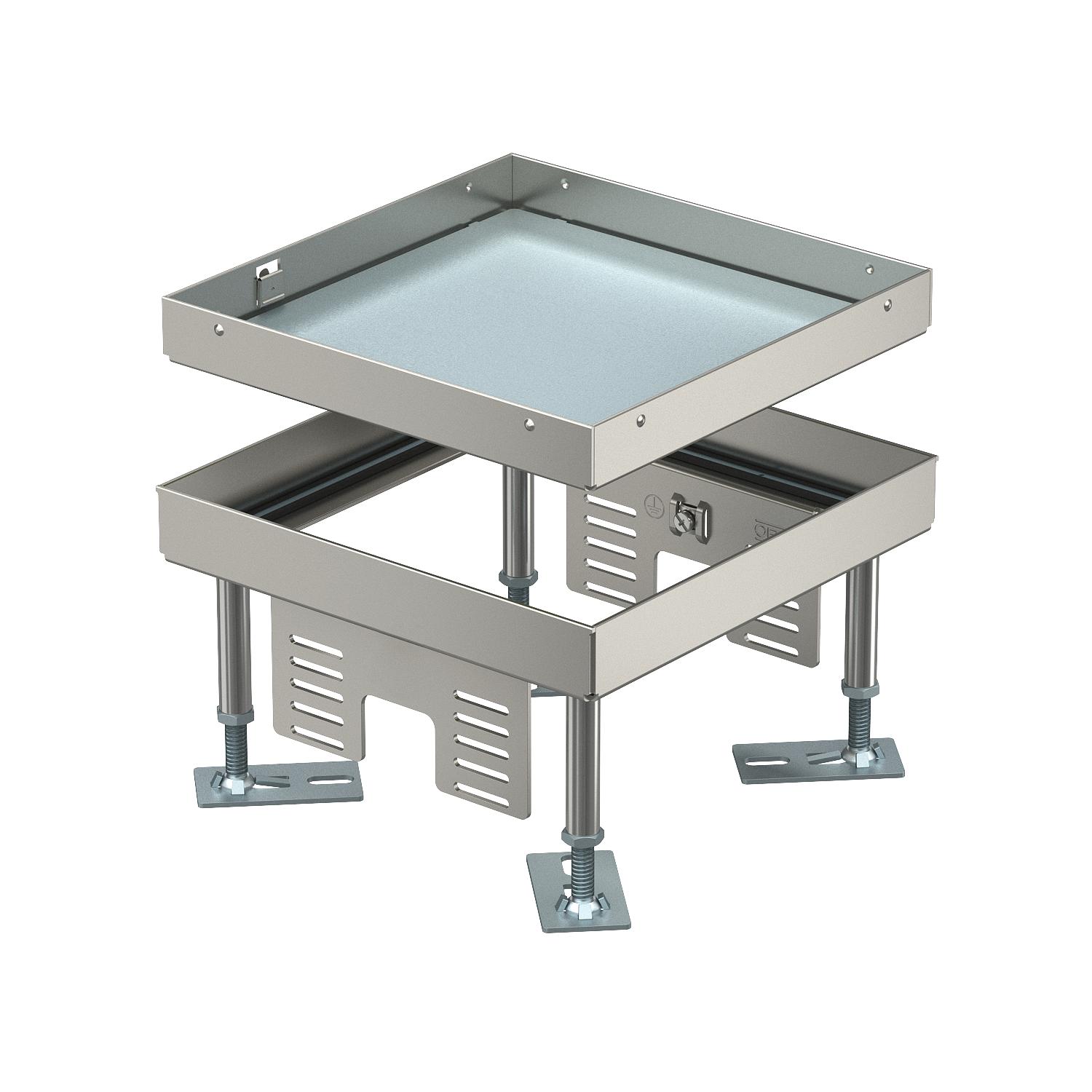

Регулируемая по высоте кассетная рамка (напольный лючок), глухая; применяется в качестве ревизионного
люка номинального размера 4 в полах с сухим или влажным типом уборки. Подходит толь-
ко для гладких напольных покрытий. Могут быть установлены 2 накладки APMT2. Можно установить до 6 электроустановочных изделий размером 45х45 мм серии Modul45 с помощью 2 коробок UT3 (арт. 7408723).

Технические данные

Технические характеристики

Zulassungen	VDE
Вертикальная нагрузка, большая поверхность	до 15.000 Н
Вертикальная нагрузка, небольшая поверхность	до 3.000 Н
Вырез в полу/монтажное отверстие	201x201
Высота	105 mm
Высота пола макс.	150 mm
Высота пола мин.	105 mm
Диапазон регулирования макс.	150 mm
Диапазон регулирования мин.	105 mm
Длина	199 mm
Длина, монтажный размер	201 mm
Исполнение	квадратные
Количество монтажных коробок	2 x UT3
Конструкция для тяжелых нагрузок	нет
Конструкция кабельного вывода	Без кабельного вывода
Коэффициент прочности	IK10
Материал	Нержавеющая сталь

Монтажная глубина	105 mm
Монтажные рамки для установки монтажных коробок	нет
Номинальный размер монтажных элементов	4
Нормы	EN 50085-2-2
Отсоединяемая крышка	нет
Подходит для монтажа в двойных полах	да
Подходит для монтажа в пустотных полах	да

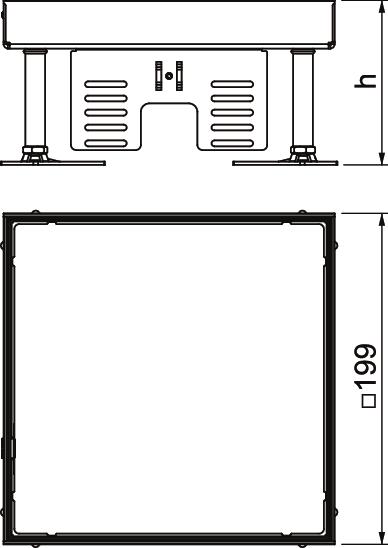

Размер	199x199x100
Размер h	105 mm
Степень защиты (IP) в нерабочем состоянии	IP55
Степень защиты (IP) в режиме пользования	IP00
Тип монтажной системы	UT3
Толщины напольного покрытия	20 mm
Уборка пола	влажный
Углеродный след CO2 (GWP) от колыбели до ворот	14,0288 кг CO2e / 1 Шт.
Ширина	199 mm
Ширина, монтажный размер	201 mm

Все виды

Все виды

Типы	Высота пола мин.	Высота пола макс.	Толщины напольного покрытия	Размер h	Номинальный размер монтажных элементов	Артикул, номер	Количество	Наименьшая единица продажи
RKN3 4 VS 20	105 mm	150 mm	20 mm	105 mm	4	7408950	Штук	1 Штук
RKN3 4 VS 25	110 mm	155 mm	25 mm	110 mm	4	7408954	Штук	1 Штук

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Регулируемая опора RKNEV2	RK NEV2 110	7405815	т.е.	1 т.е.
Уплотнитель для регулируемых кассетных рамок круглой формы R4, R7 и R9	SRS 4	7405798	Штук	4 Штук
Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер 4	SK RK4	7404380	Штук	1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GES4	DUG 350-3 4	7400505	Штук	1 Штук
