Указание: Этот товар снят с производства.

Ревизионная кассетная рамка RKNUZD3 из латуни 136 | 442 | 25 | | Без кабельного вывода | 9

Ревизионная кассетная рамка RKNUZD3 из латуни

Артикул, номер 7409611 | EAN 4012197369200

Артикул, номер / Типы	7409611 / TRKN 9 MS 250

Высота пола мин.	136 mm

Высота пола макс.	442 mm

Толщины напольного покрытия	25 mm

Конструкция кабельного вывода	Без кабельного вывода

Номинальный размер монтажных элементов	9

Описание продукта

Описание продукта

Регулируемые по высоте отсоединяемые кассетные рамки квадратной формы предусмотрены для монтажа электроустановочных изделий вровень с полом в монтажных основаниях UGD-3. В зависимости от исполнения они могут устанавливаться в полах с сухим или влажным уборки. Кассетная рамка опирается на крепежные уголки, закрепленные в верхней части монтажного основания. С их помощью кассетную рамку можно выровнять по поверхности напольного покрытия. Кроме того, благодаря крепежным уголкам кассетная рамка может отсоединяться от несущего перекрытия. Для монтажного основания необходима крышка с соответствующим монтажным отверстием. Кассетные рамки изготовлены из нержавеющей стали или латуни. Во всех кассетных рамках установлена стальная пластина толщиной 4 мм, рассчитанная на интенсивные нагрузки. В ассортименте представлены кассетные рамки, подходящие для напольных покрытий толщиной 20 и 25 мм.
Регулируемая по высоте отсоединяемая кассетная рамка, глухая, 3-х секционная. Могут быть установлены 3 накладки APMT5. В кассетную рамку можно установить до 12 электроустановочных изделий размером 45х45 мм (12 модулей серии Modul 45) с помощью 3 коробок UT4 (артикул 7408727).

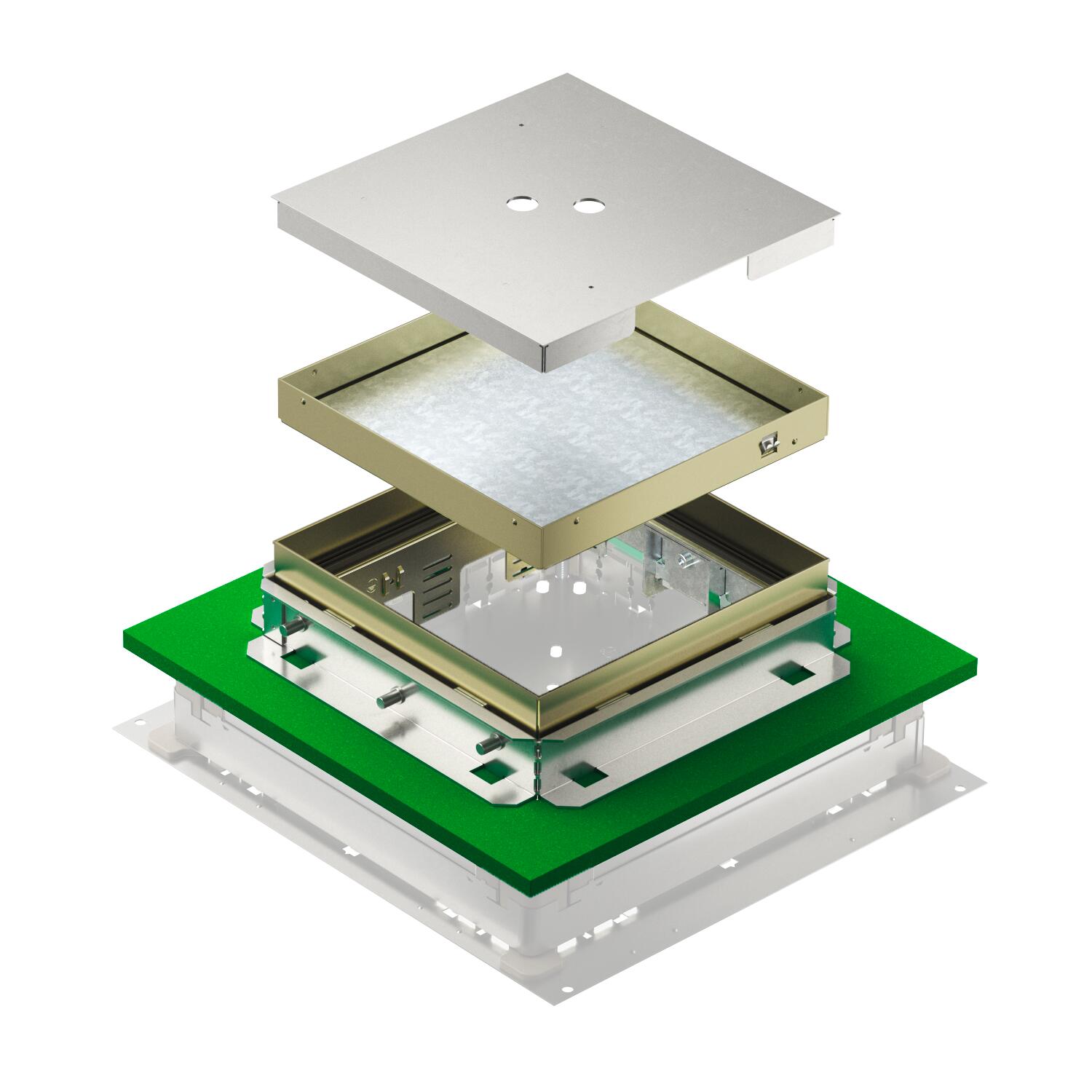

Height-adjustable cassette with blanking cover. The scope of delivery contains an aluminium screed protection cover (grindable), a suitable mounting lid to fix the cassette lined body and an ISO apron for decoupling from the underfloor connection socket.

Технические данные

Технические характеристики

Zulassungen	VDE
Вертикальная нагрузка, большая поверхность	до 5.000 Н
Вертикальная нагрузка, небольшая поверхность	до 3.000 Н
Высота	81 mm
Высота пола макс.	442 mm
Высота пола мин.	136 mm
Диапазон регулирования макс.	110 mm
Диапазон регулирования мин.	69 mm
Длина	243 mm
Исполнение	квадратные
Конструкция для тяжелых нагрузок	нет
Конструкция кабельного вывода	Без кабельного вывода
Коэффициент прочности	IK10
Материал	латунный
Монтажная глубина	136 mm
Монтажные рамки для установки монтажных коробок	нет

Номинальный размер монтажных элементов	9
Нормы	EN 50085-2-2
Отсоединяемая крышка	да
Подходит для монтажа в двойных полах	нет
Подходит для монтажа в пустотных полах	нет

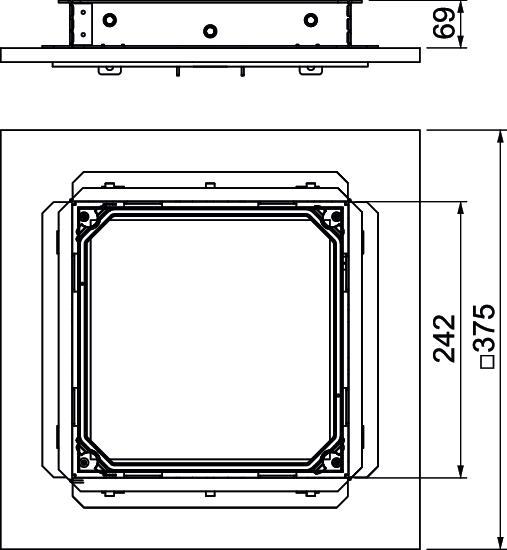

Размер	243x243x83
Степень защиты (IP) в нерабочем состоянии	IP55
Степень защиты (IP) в режиме пользования	IP00
Тип монтажной системы	UT4
Толщины напольного покрытия	25 mm
Толщины стяжки макс.	110 mm
Толщины стяжки мин.	69 mm
Уборка пола	влажный
Углеродный след CO2 (GWP) от колыбели до ворот	33,9335 кг CO2e / 1 Шт.
Ширина	243 mm
