Ревизионная кассетная рамка RKNUZD3 из нержавеющей стали 140 | 25 | | R9

Ревизионная кассетная рамка RKNUZD3 из нержавеющей стали

Артикул, номер 7409495 | EAN 4012197378325

Артикул, номер / Типы

Высота пола мин.	140 mm

Толщины напольного покрытия	25 mm

Номинальный размер монтажных элементов	R9

Описание продукта

Описание продукта

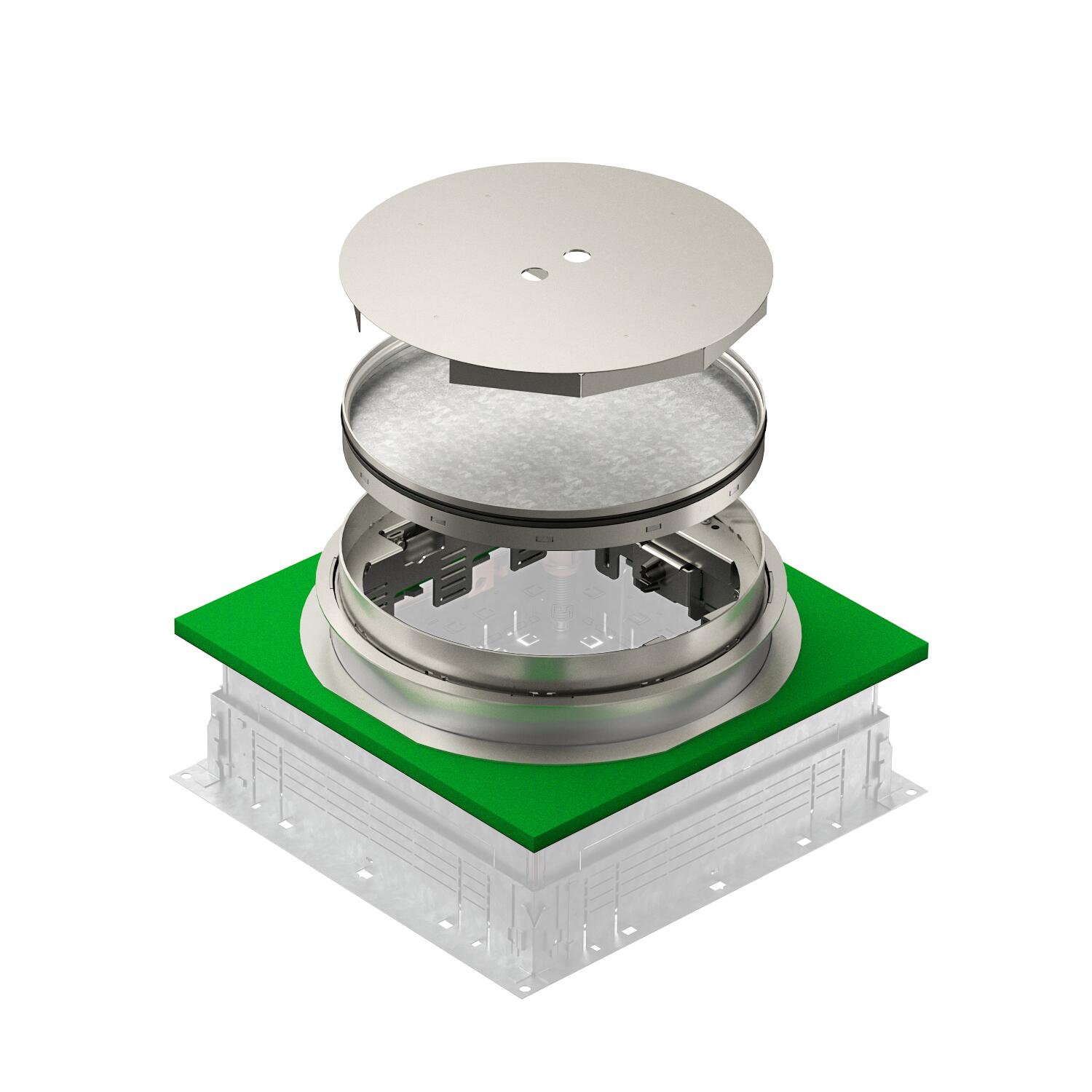

Регулируемые по высоте отсоединяемые кассетные рамки круглой формы предусмотрены для монтажа электроустановочных изделий вровень с полом в монтажных основаниях UGD-3. В зависимости от исполнения они могут устанавливаться в полах с сухим или влажным типом уборки. Кассетная рамка опирается на крепежные уголки, закрепленные в верхней части монтажного основания. С их помощью кассетную рамку можно выровнять по поверхности напольного покрытия. Кроме того, багодаря крепежным уголкам кассетная рамка отсоединяется несущего перекрытия. Для монтажного основания необходима крышка с соответствующим монтажным отверстием. Кассетные рамки изготовлены из нержавеющей стали или латуни. Во всех кассетных рамках установлена стальная пластина толщиной 4 мм, рассчитанная на интенсивные нагрузки. В ассортименте представлены кассетные рамки, подходящие для напольных покрытий толщиной 20 и 25 мм.

Height-adjustable cassette with blanking cover. The delivery includes a screed protection lid made from aluminium (can be sanded), a matching mounting lid for fixing the cassette tube body and an ISO apron for the decoupling of the underfloor connection socket.

Технические данные

Технические характеристики

Zulassungen	VDE
Вертикальная нагрузка, большая поверхность	до 5.000 Н
Вертикальная нагрузка, небольшая поверхность	до 3.000 Н
Высота	85 mm
Высота пола мин.	140 mm
Диапазон регулирования макс.	113 mm
Диапазон регулирования мин.	73 mm
Исполнение	круглой формы
Конструкция для тяжелых нагрузок	нет
Конструкция кабельного вывода	Без кабельного вывода
Коэффициент прочности	IK10
Материал	Нержавеющая сталь 1.4301 (304)
Монтажная глубина	140 mm
Монтажные рамки для установки монтажных коробок	нет

Номинальный размер монтажных элементов	R9
Нормы	EN 50085-2-2
Отсоединяемая крышка	да
Подходит для монтажа в двойных полах	нет
Подходит для монтажа в пустотных полах	нет

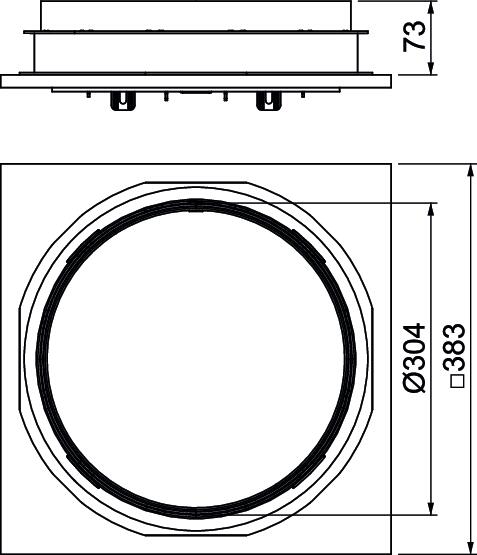

Размер	Ø304x85
Степень защиты (IP) в нерабочем состоянии	IP44
Степень защиты (IP) в режиме пользования	IP00
Тип монтажной системы	UT4
Толщины напольного покрытия	25 mm
Толщины стяжки макс.	113 mm
Толщины стяжки мин.	73 mm
Уборка пола	влажный
