Шина уравнивания потенциалов OBO EcoLine
Артикул, номер 5015075 | EAN 4012195931669
- Описание продукта
-

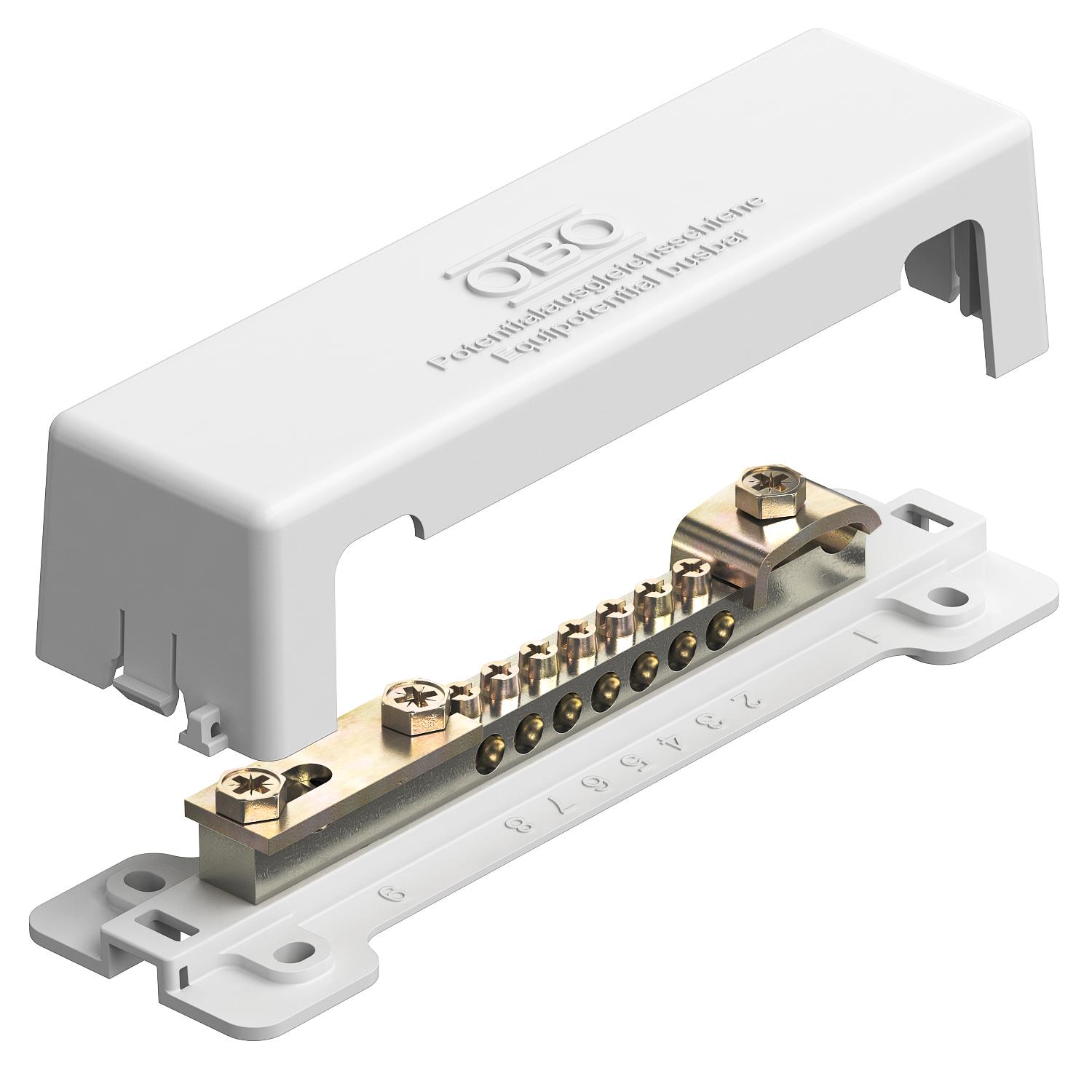

Описание продуктаШина уравнивания потенциалов OBO Green - это решение, изготовленное из ацетата целлюлозы CA для уравнивания потенциалов согласно стандарту DIN VDE 0100-410/-540, а также защиты от попадания молнии согласно стандарту DIN VDE 0185-305. Материал, лежащий в основе, широко использвуется в бумажной промышленности.
• Основание и крышка из CA, белого цвета.
• Крышка может быть запломбирована / промаркирована
• Контактная планка из латуни.
• Винты и скобы из оцинкованной стали.
• Максимальный ток молнии 100 кА (10/350)
Варианты подключения:
• 7 однопроводных или многопроволочных линий до 25 мм² или тонкопроволочных линий до 16 мм²
• 1 круглый проводник Rd 8-10
• 1 плоская лента до FL 30 или круглый провод 8-10
с пломбируемой крышкой из возобновляемого сырья
-
- Технические данные
-

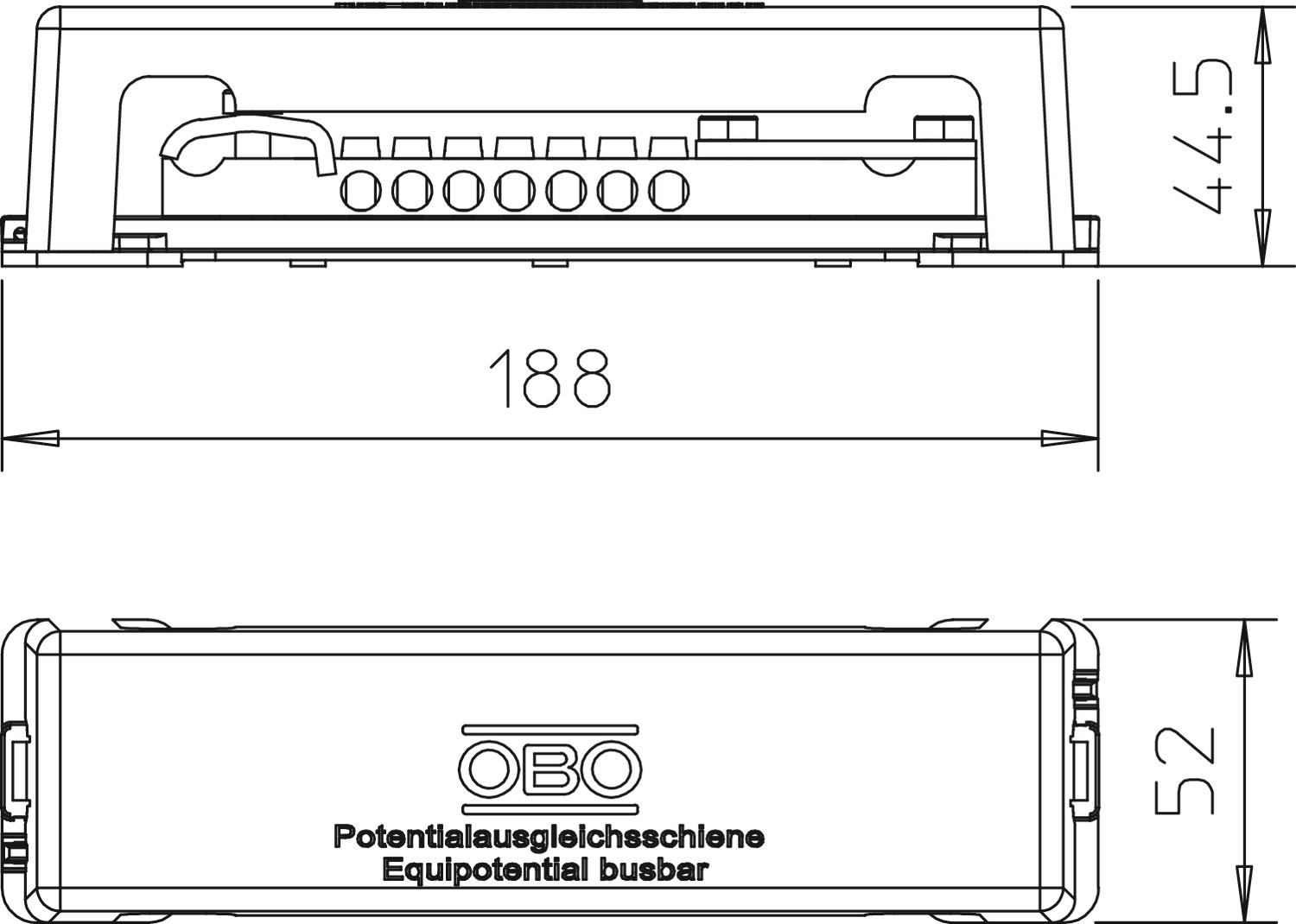

Размеры
Высота 44,5 mm Длина 188 mm Изолятор да Исполнение с крышкой Количество соединений жесткого провода до 25 мм² 7 Количество соединений плоского провода до 30 мм 1 Количество соединений провода круглого сечения 8–10 мм 1 Количество соединений провода круглого сечения, всего 1 Материал Lead-free brass Материал зажима Нержавеющая сталь (V2A) Материал контактной шины латунный Модель Конструкция с фиксированными размерами Размер 188mm Токопроводящая способность H/100 kA Углеродный след CO2 (GWP) от колыбели до ворот 1,0222 кг CO2e / 1 Шт. Цвет белый Ширина 52 mm - Все виды
