Системное решение, тип 2, с разъемом MC4 для защиты фотогальванических преобразователей с 1 трекером MPP, 1000 В постоянного тока IP66

Системное решение, тип 2, с разъемом MC4 для защиты фотогальванических преобразователей с 1 трекером MPP, 1000 В постоянного тока

Артикул, номер 5088556 | EAN 4012196816088

Артикул, номер / Типы	5088556 / PVG-C1000S110

Вид защиты	IP66

Описание продукта

Описание продукта

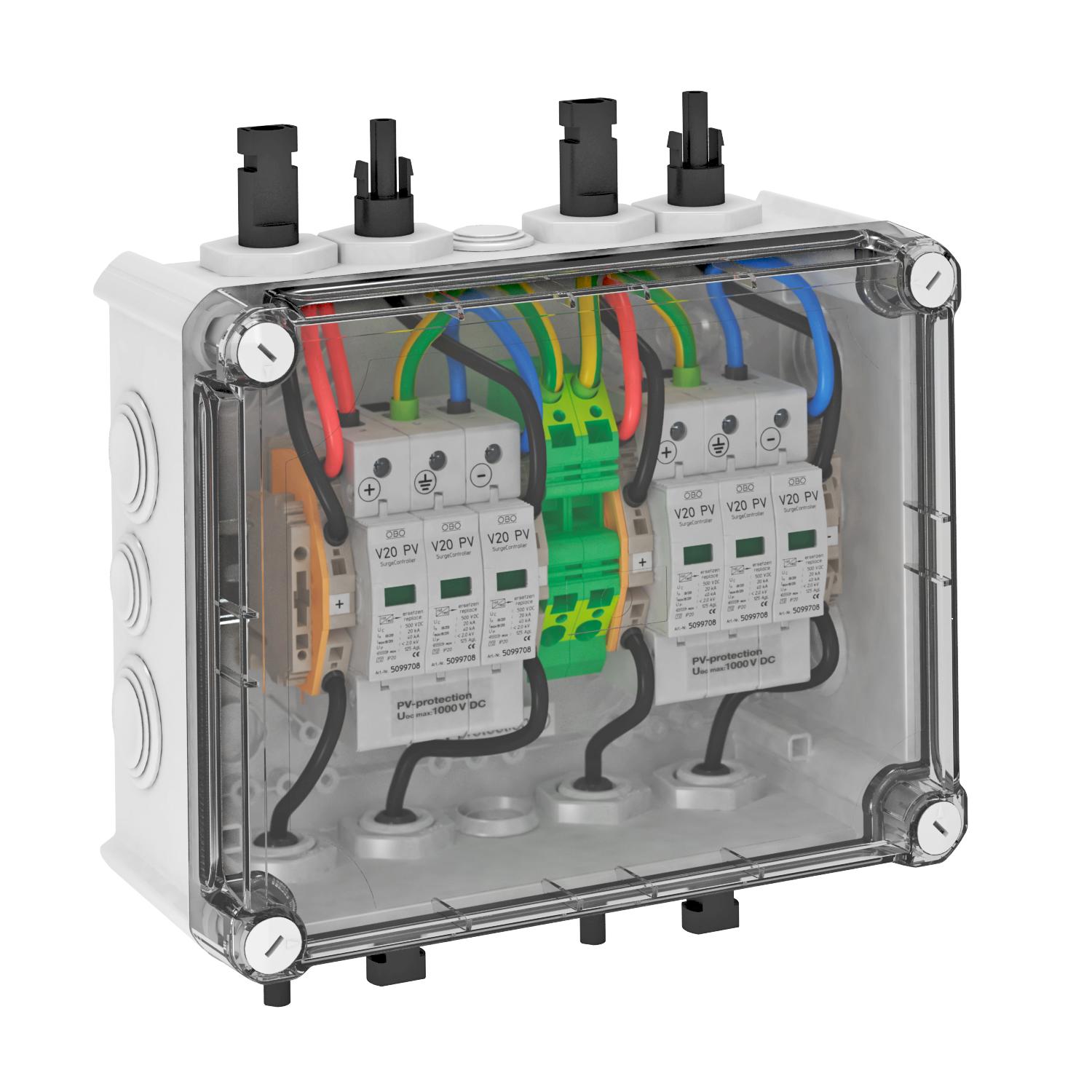

Системное решение Тип 2 с разъемом MC4 для фотогальванического преобразователя с 1 МРР-трекером

• Варисторный разрядник, вставной, с устройством разъединения в Y-образной(устойчивой к ошибкам) схеме подключения согласно VDE 0100-712 (50539-12)
• Низкий уровень защиты постоянного тока: 4,0 кВ (Uoc max = 1000В постоянного тока с V20-C/0-500PV)
• один PV-струнный вход (разъем MC4) на один вход MPP-WR, до 30A DC на клемму
• предварительно собран в корпусе из поликарбоната (IP66), устойчивом к ультрафиолетовому излучению, для наружной установки, включая набор кабельных вводов.

Для защиты преобразователей от постоянного тока фотогальванических установок.

В случае опасности образования конденсата вследствие воздействия ветра, снега, различных температур и солнца необходимы дополнительные меры защиты!

Технические данные

Возможности подключения

Anschlussart Generatoranschlusskasten	MC4
Entries per MPPT	1
Exits per MPPT	1
Number of MPPTs	2
SPD согласно EN 61643-11	Тип 2
SPD согласно IEC 61643-1	класс II
Блокировка строки	без
Вид защиты	IP66
Вид монтажа	предварительно вмонтированный в корпус
Время срабатывания	<25 ns

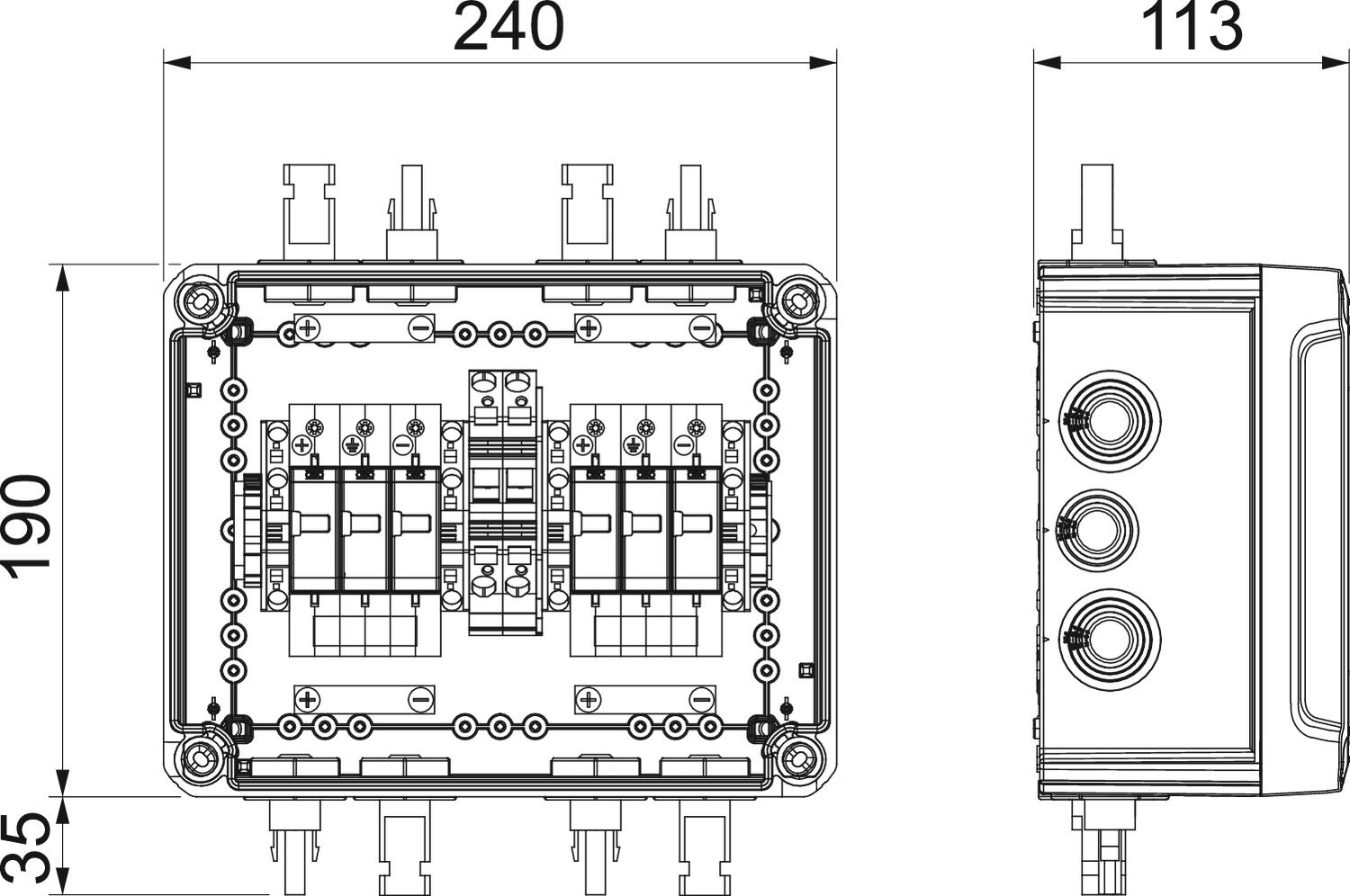

Высота	190 mm
Глубина	113 mm
Диапазон рабочих температур макс.	60 °C
Диапазон рабочих температур мин.	-5 °C
Дистанционная сигнализация	нет
Исполнение	Для двух MPP-трекеров и с подключением MC4
Класс проверки, тип 1	нет
Класс проверки, тип 2	да
Класс проверки, тип 3	нет
Количество входов	1
Количество входов строк	1
Количество линейных вводов	4
Количество полюсов	3
Конфигурация сети DC	да
Конфигурация сети IT	нет
Конфигурация сети TN	нет
Конфигурация сети TN-C	нет
Конфигурация сети TN-C-S	нет
Конфигурация сети TN-S	нет

Конфигурация сети TT	нет
Конфигурация сети, иная	нет
Коэффициент прочности	IK05
макс. входное напряжение пост. тока	1000 V
макс. входной ток на каждую строку	30 A
макс. выходной ток	30 A
макс. Напряжение PV	1000 V
Максимальное длительное напряжение DC	1000 V
Максимальный импульсный ток (8/20)	40 kA
Максимальный ток предохранителя	125 A
Максимальный ток предохранителя	125
Материал корпуса	Поликарбонат
Номинальный импульсный ток (8/20)	20 kA
Оснащен силовым разъединителем	нет
Переход от зоны молниезащиты	1→2
Поперечное сечение гибкого провода (тонкожильный) мин.	25 mm²
Рабочая температура, макс.	80 °C
Рабочая температура, мин.	-40 °C
Размер	1000V DC
Сечение жесткого кабеля (одно-/многожильный) макс.	35 mm²
Сигнализация на приборе	оптический
Способ ввода	MC4
Тип прокладки проводов для приборов защиты от перенапряжений	Питающая линия пост. тока (PV)
Топография сети	Постоянный ток (DC)
Углеродный след CO2 (GWP) от колыбели до ворот	5,8233 кг CO2e / 1 Шт.
Функция мониторинга	нет
Цвет	светло-серый; RAL 7035
Ширина	240 mm
