Системное решение типа 1+2 со штекером MC4 для WR с 1 MPP треккером, 900 V DC IP66

Системное решение типа 1+2 со штекером MC4 для WR с 1 MPP треккером, 900 V DC

Артикул, номер 5088564 | EAN 4012196440573

Артикул, номер / Типы	5088564 / VG-BC900S1

Вид защиты	IP66

Описание продукта

Описание продукта

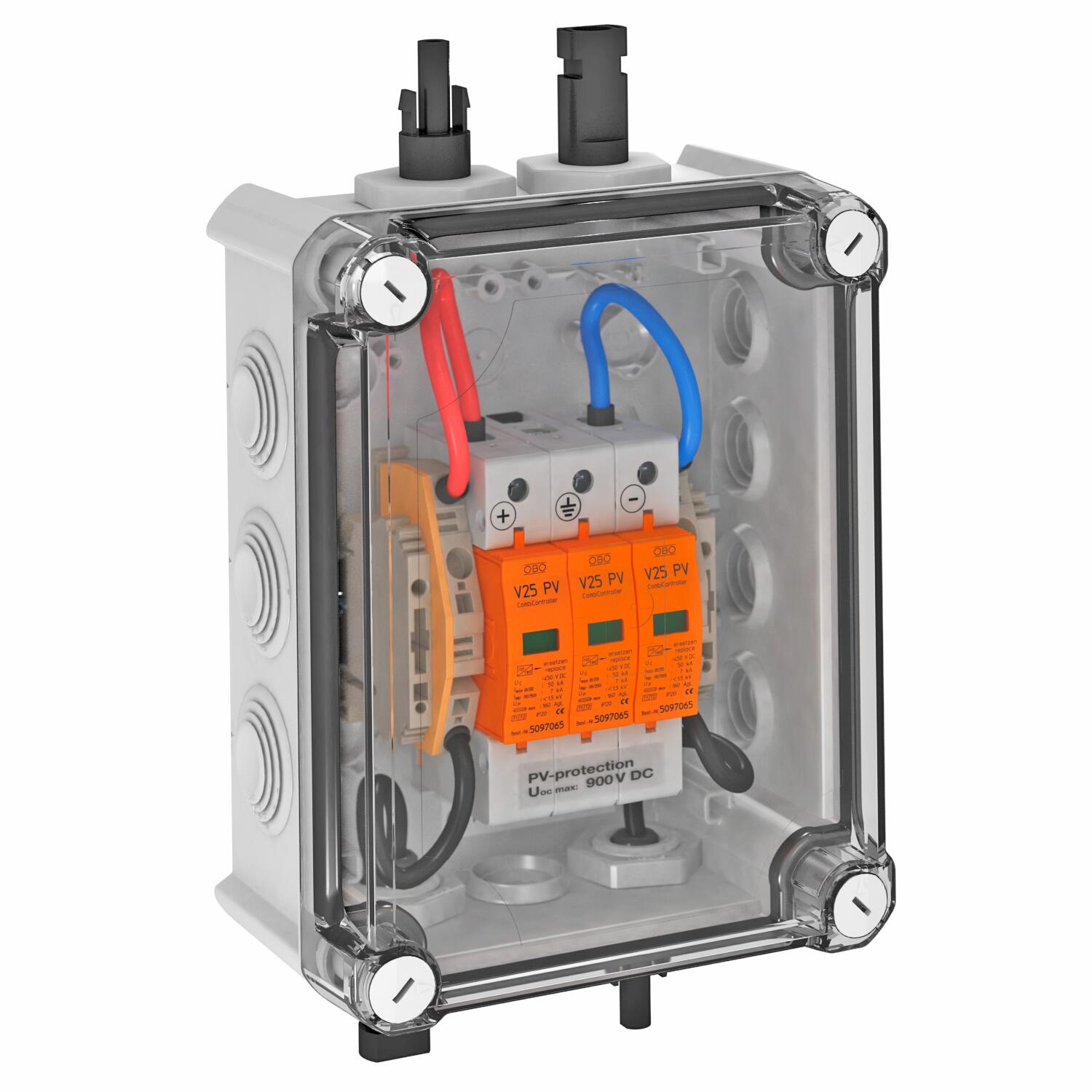

Системное решение для защиты преобразователей фотогальванических установок Тип 1+2 со штекером MC для 1 МРР-треккера

• варисторный разрядник, вставной, с устройством разъединения и устойчивым к ошибкамY-образным соединением согласно VDE 0100-712 (50539-12)
• Комбинированный разрядник типа 1 + 2 для уравнивания потенциалов молниезащиты согласно EN 62305 (VDE 0185-305)
• низкий уровень защиты постоянного тока: < 3,0 кВ (Uoc max = 900В постоянного тока DC с V25-B+C/0-450PV)
• один PV вход (разъем MC4) на один вход MPP-WR, до 30A DC на клемму
•предварительно собран в корпусе из поликарбоната (IP66), УФ-устойчив для наружной установки, включая комплект кабельных вводов

В случае опасности образования конденсата вследствие воздействия ветра, снега, различных температур и солнца необходимы дополнительные меры защиты!

Технические данные

Возможности подключения

Anschlussart Generatoranschlusskasten	MC4
SPD согласно EN 61643-11	Тип 1+2
SPD согласно IEC 61643-1	класс I + II
Блокировка строки	без
Вид защиты	IP66
Вид монтажа	предварительно вмонтированный в корпус
Время срабатывания	<25 ns
Глубина	9 mm
Диапазон рабочих температур макс.	80 °C
Диапазон рабочих температур мин.	-40 °C
Дистанционная сигнализация	нет
Импульсный ток (8/20) [всего]	60 kA
Исполнение	Для MPP и с подключением MC4
Класс проверки, тип 1	да
Класс проверки, тип 2	да
Количество MPPT	1
Количество входов	1
Количество входов на MPPT	1
Количество входов строк	1
Количество выходов на MPPT	1
Количество линейных вводов	4
Количество полюсов	3
Конфигурация сети DC	да
Конфигурация сети IT	нет
Конфигурация сети TN	нет
Конфигурация сети TN-C	нет

Конфигурация сети TN-C-S	нет
Конфигурация сети TN-S	нет
Конфигурация сети TT	нет
Конфигурация сети, иная	нет
макс. входное напряжение пост. тока	900 V
макс. входной ток на каждую строку	30 A
макс. выходной ток	30 A
макс. Напряжение PV	900 V
Максимальное длительное напряжение DC	900 V
Максимальный импульсный ток (8/20)	50 kA
Номинальный импульсный ток (8/20)	30 kA
Номинальный импульсный ток утечки (8/20 мкс) [L–N]	30 kA
Оснащен силовым разъединителем	нет
Переход от зоны молниезащиты	0→2
Продувающий	нет
Рабочая температура, макс.	80 °C
Рабочая температура, мин.	-40 °C
Размер	900V DC
Сечение жесткого кабеля (одно-/многожильный) макс.	35 mm²
Сигнализация на приборе	оптический
Способ ввода	MC4
Ток грозового импульса (10/350)	7 kA
Топография сети	Постоянный ток (DC)
Углеродный след CO2 (GWP) от колыбели до ворот	3,7739 кг CO2e / 1 Шт.
Функция мониторинга	нет
Цвет	светло-серый; RAL 7035
