Указание: Этот товар снят с производства.

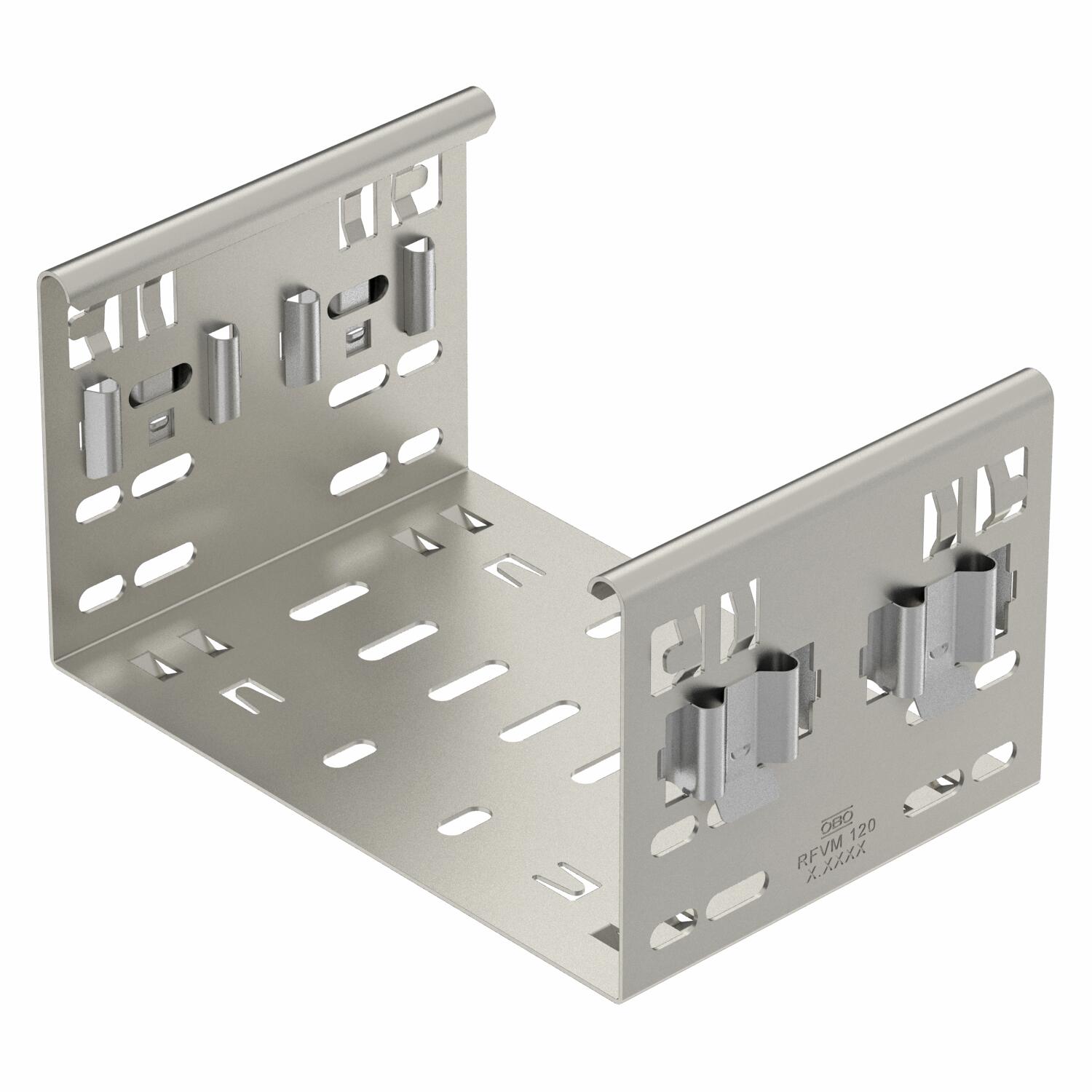

Соединитель фасонных деталей Magic A2
Артикул, номер 6065930 | EAN 4012196054992
- Описание продукта
-
Описание продуктаFormteilverbinder-Magic zur direkten und schraubenlosen Verbindung von Magic-Formteilen mit der Seitenhöhe 110 mm.
Der Formteilverbinder ist mit vier Klammern ausgestattet und kann bei der einseitigen Bestückung von nur zwei Klammern auch zur direkten Verbindung mit einer geschnittenen Kabelrinne genutzt werden. Zur Verbindung einer geschnittenen Kabelrinne mit einem Formteil wird dann jeweils noch ein Längsverbinder-Set Magic benötigt.
Der Formteilverbinder ist für die Kabelrinnentypen MKSM, MKSMU, SKSM und SKSMU kompatibel.
-
- Технические данные
-
Технические характеристики
Вертикальный поворотный соединитель нет Вид соединения Безвинтовой соединитель Высота 110 mm Горизонтальный поворотный соединитель нет Длина 135 mm Исполнение Продольный соединитель Материал Нержавеющая сталь 1.4301 (304) Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции нет Подходит для высоты кабеленесущей системы 110 mm Подходит для кабельного лотка да Подходит для кабельных лестничных лотков нет Подходит для проволочного лотка нет Размер 110x100 Размер B 100 mm Толщина листа 1,25 mm Ширина 100 mm - Все виды
- Загрузки
-
Техническая спецификация FVM 110 A2 / 6065930 , 0.20MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС FVM 110 A2 / 6065930 , 0.10MB , pdfREACH Декларация соответствия FVM 110 A2 / 6065930 , 0.12MB , pdfRoHS Декларация соответствия FVM 110 A2 / 6065930 , 0.13MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
