Указание: Этот товар снят с производства.

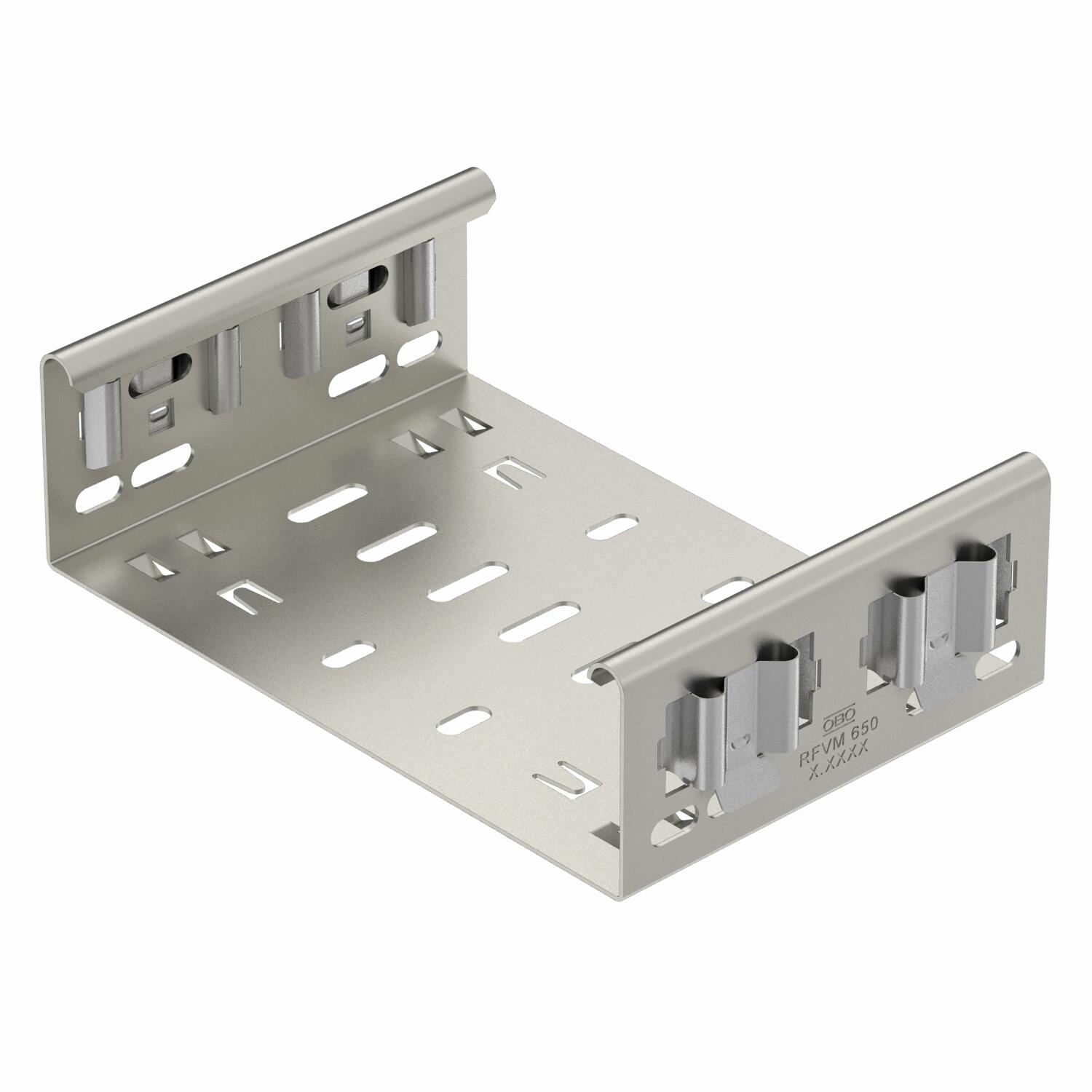

Соединитель фасонных деталей Magic A4
Артикул, номер 6065750 | EAN 4012196054114
- Описание продукта
-
Описание продуктаFormteilverbinder-Magic zur direkten und schraubenlosen Verbindung von Magic-Formteilen mit der Seitenhöhe 60 mm.
Der Formteilverbinder ist mit vier Klammern ausgestattet und kann bei der einseitigen Bestückung von nur zwei Klammern auch zur direkten Verbindung mit einer geschnittenen Kabelrinne genutzt werden. Zur Verbindung einer geschnittenen Kabelrinne mit einem Formteil wird dann jeweils noch ein Längsverbinder-Set Magic benötigt.
Соединитель для фасонных деталей совместим с кабельными лотками типа MKSM, MKSMU, SKSM и SKSMU.
-
- Технические данные
-
Технические характеристики

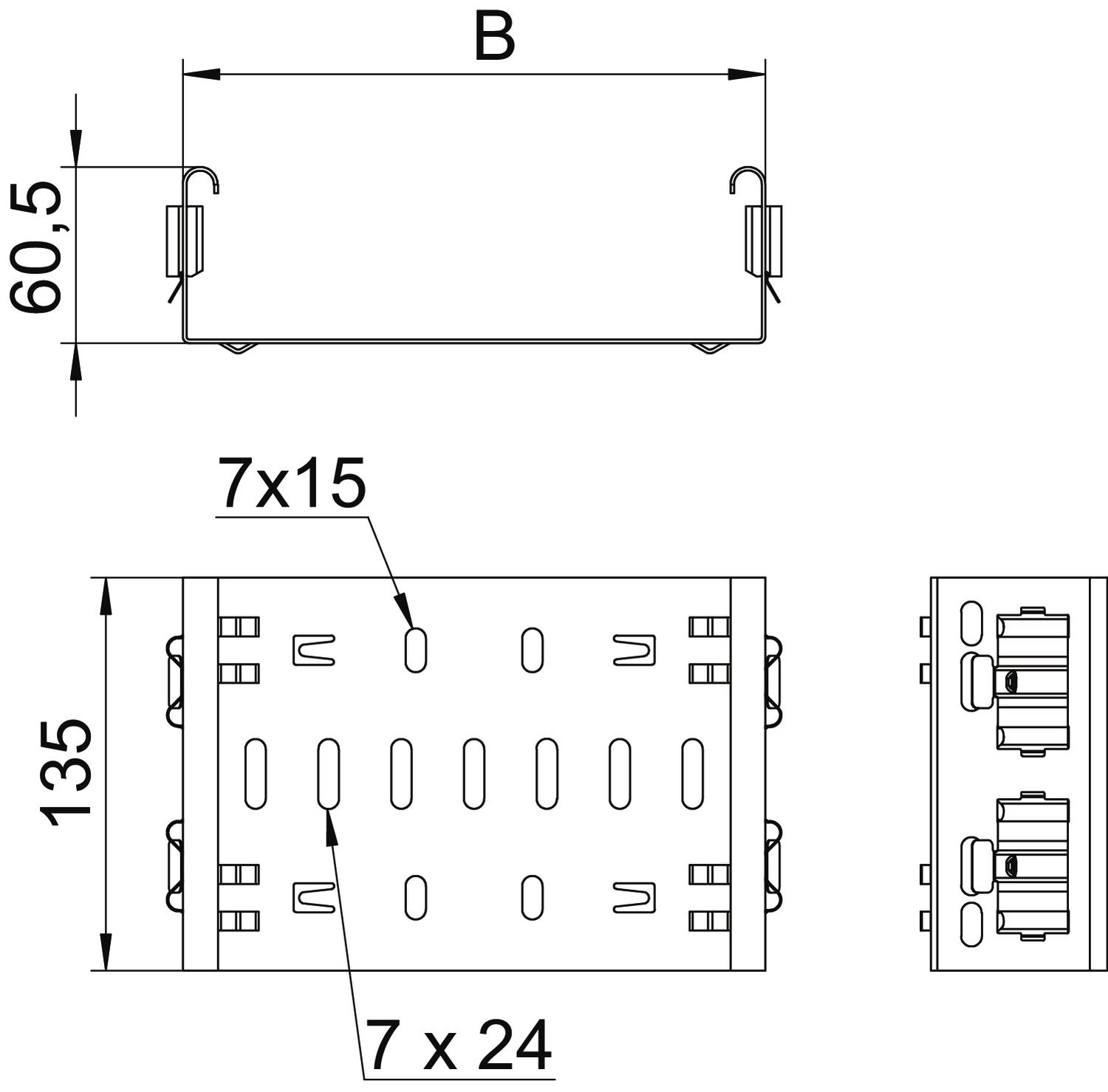

Вертикальный поворотный соединитель нет Вид соединения Безвинтовой соединитель Высота 60 mm Горизонтальный поворотный соединитель нет Длина 135 mm Исполнение Продольный соединитель Материал Нержавеющая высококачественная сталь 1.4571 Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции нет Подходит для высоты кабеленесущей системы 60 mm Подходит для кабельного лотка да Подходит для кабельных лестничных лотков нет Подходит для проволочного лотка нет Размер 60x100 Размер B 100 mm Толщина листа 1,25 mm Ширина 100 mm - Все виды
- Загрузки
-
Техническая спецификация FVM 610 A4 / 6065750 , 0.19MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС FVM 610 A4 / 6065750 , 0.10MB , pdfREACH Декларация соответствия FVM 610 A4 / 6065750 , 0.12MB , pdfRoHS Декларация соответствия FVM 610 A4 / 6065750 , 0.12MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
