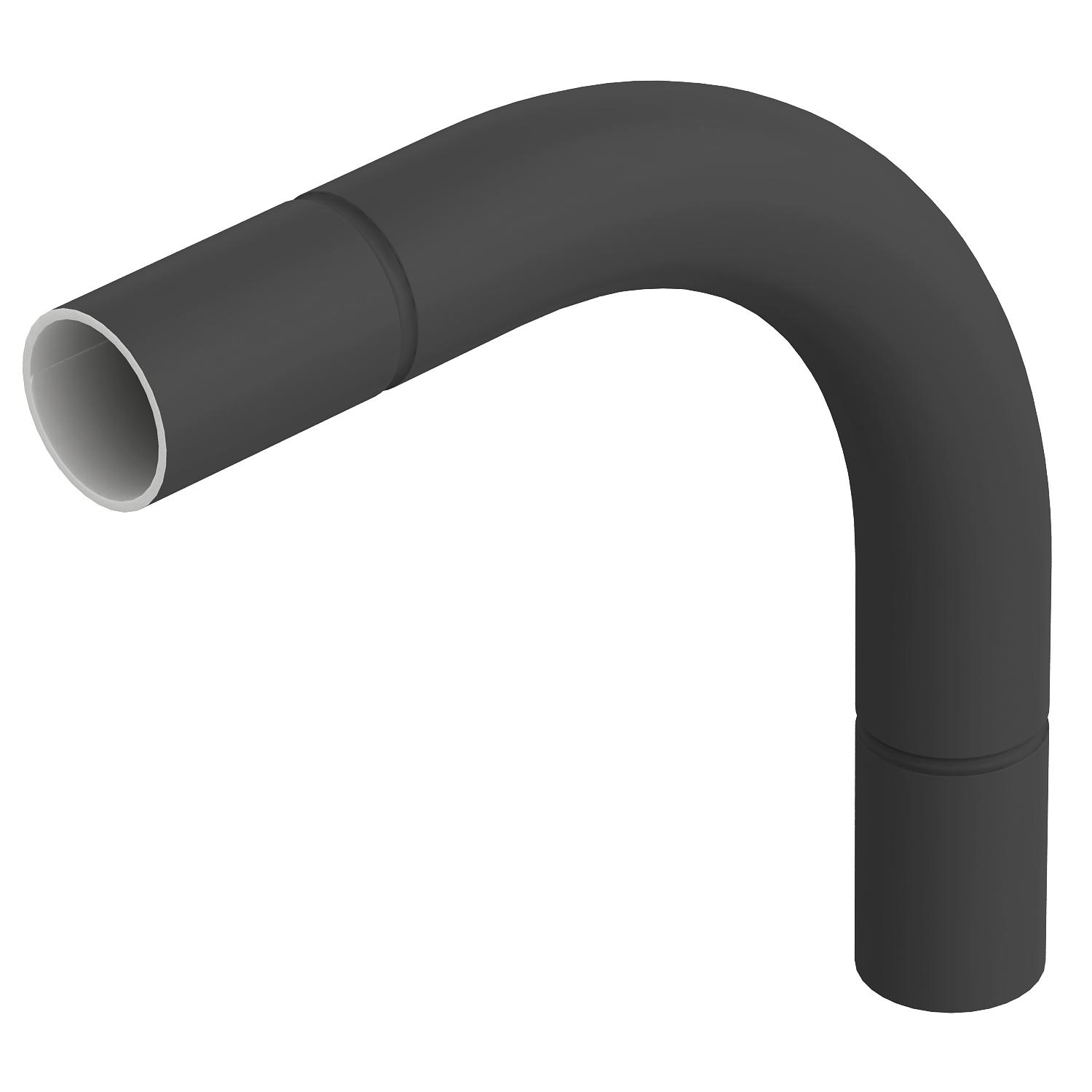

Стальная дуга с порошковым покрытием, черная, без резьбы

Артикул, номер 2046825 | EAN 4012196388073

Описание продукта
Описание продукта
Дуга 90° с муфтами для электромонтажных труб согласно EN 61386-1.

С внутренней стенкой без заусенцев.
  • Научно-технический Союз электротехники, электроники и информационной техники, Германия
  • Communautés Européennes, подтверждение соответствия директивам ЕС
  • Класс огнестойкости E30
  • Класс огнестойкости E90
Технические данные

Технические характеристики

Гибкость нет
Двухсекционный нет
Для номинального диаметра трубы 20 mm
Исполнение Без резьбы
Материал Сталь
Не содержит галогенов нет
Поверхность PES50 - Polyester/Epoxid
Полированная поверхность нет

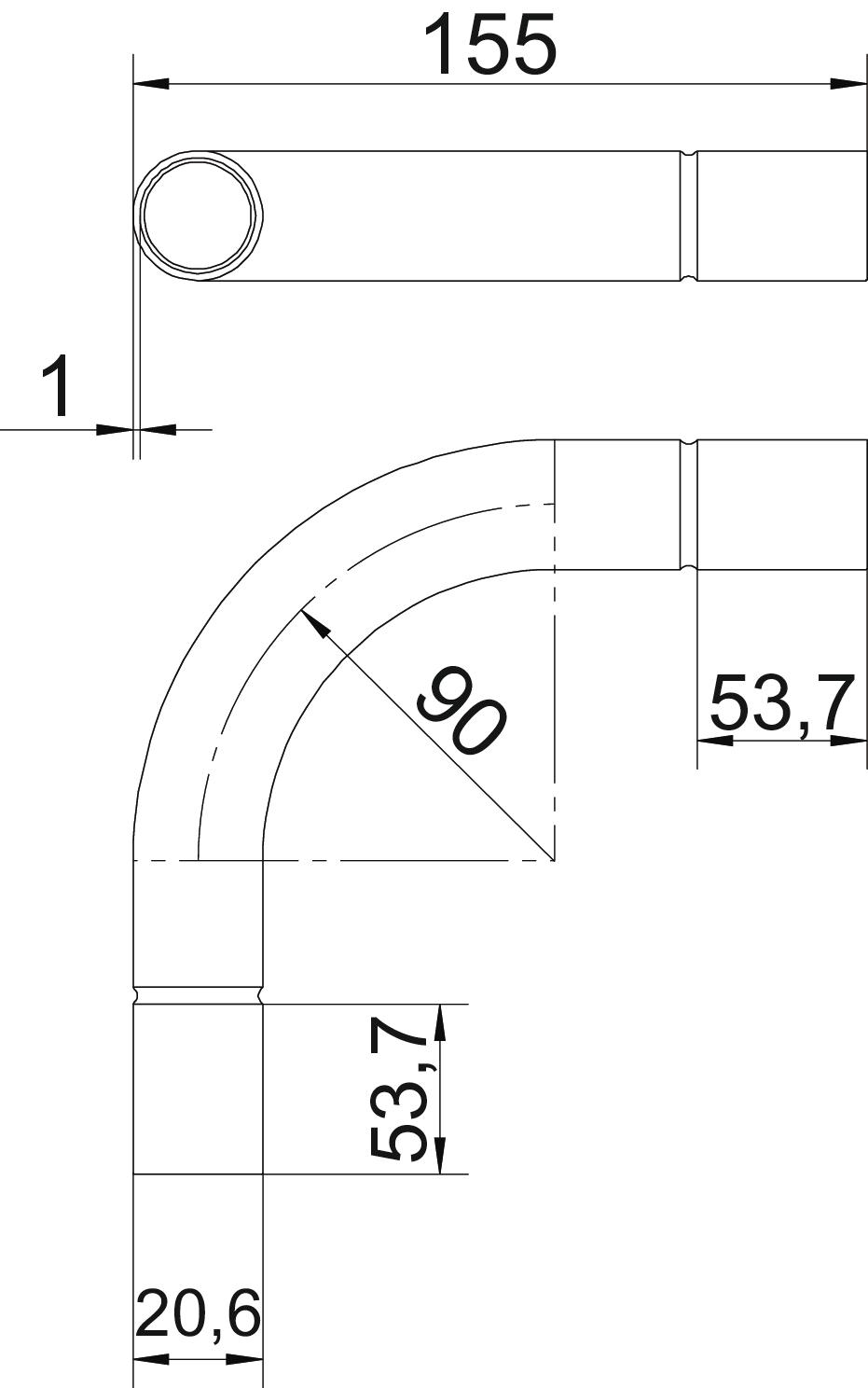

Размер Ø20mm
Размер B 155 mm
Размер D 22,6 mm
Размер I 30 mm
Размер m (мм) M20
Размер A 53,7 mm
Размер d 20,6 mm
Размер R 90 mm
Размер t 1 mm
С инспекционным отверстием и крышкой нет
С муфтой да
Сатинированная поверхность нет
Углеродный след CO2 (GWP) от колыбели до ворот 0,4103 кг CO₂e / 1 Шт.
Угол дуги 90 °
Цвет черный; RAL 9005
Все виды

Все виды

Типы Для номинального диаметра трубы Артикул, номер Количество Наименьшая единица продажи
SBN16 SW 16 mm 2046824
15 Штук
SBN20 SW 20 mm 2046825
25 Штук
SBN25 SW 25 mm 2046826
25 Штук
SBN32 SW 32 mm 2046827
20 Штук
SBN40 SW 40 mm 2046828
15 Штук
SBN50 SW 50 mm 2046829
5 Штук
SBN63 SW 63 mm 2046830
3 Штук
