T-образная секция 60 FT
Артикул, номер 7117396 | EAN 4012196245055
- Описание продукта
-

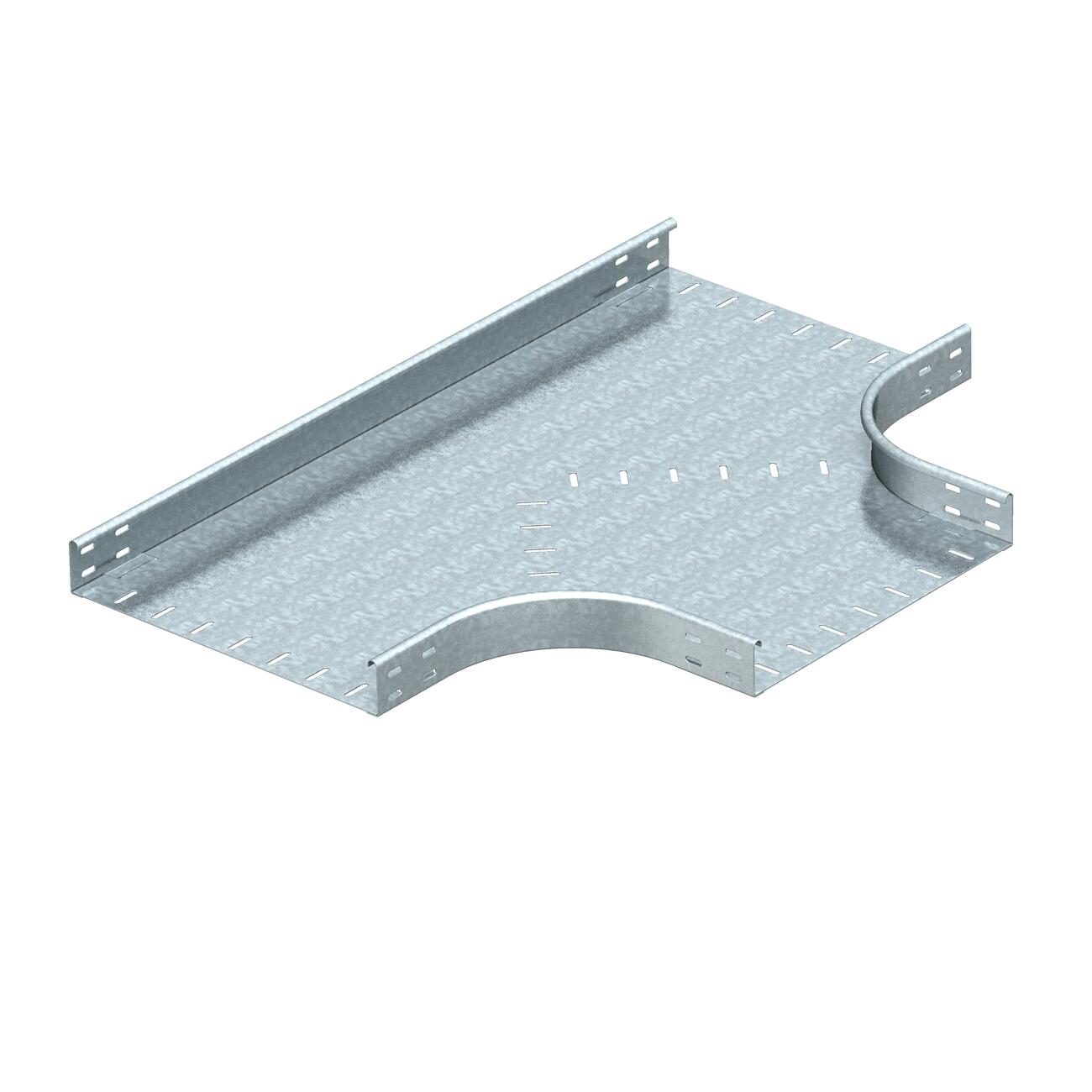

Описание продуктаT-образная секция для всех типов кабельных лотков с высотой боковой стенки 60 мм.

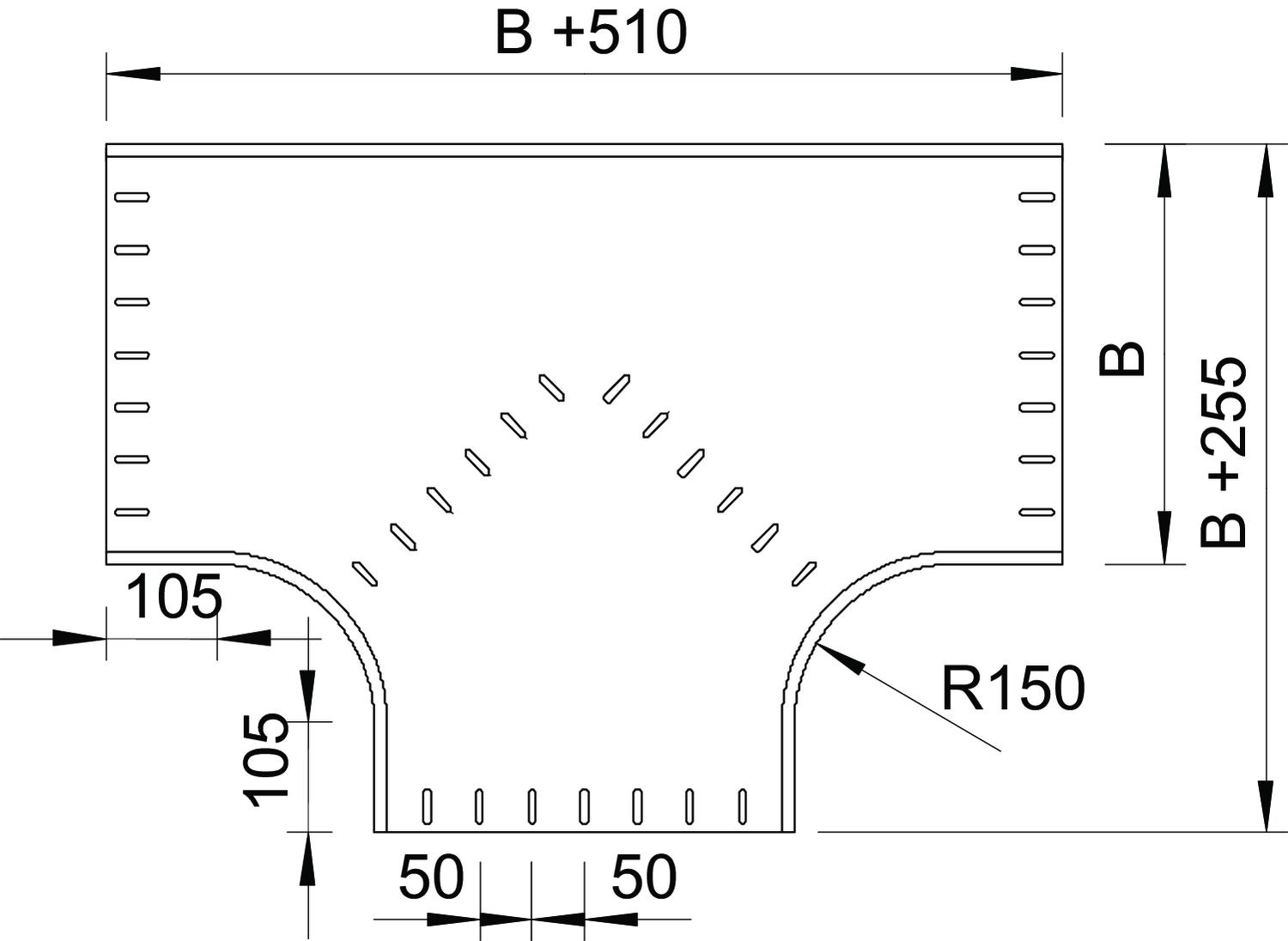

Фасонная деталь круглого исполнения. Внутренний радиус фасонной детали составляет 150 мм. Все боковые стороны предназначены для кабельных лотков одинаковой ширины.
Материал крепления заказывается отдельно.
-
- Технические данные
-
Технические характеристики
Вид соединителя кабеленесущей системы Привинчен Изгиб (угол) 90° Изменение направления горизонтальный Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Модель Т-образная секция, горизонтальная Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Размер 60x400 Схема расположения отверстий NATO нет Толщина борта 1,25 mm Размеры
Высота 60 mm Размер B 400 mm Размер R 150 mm Ширина 16 in Ширина 400 mm - Все виды
- Загрузки
-
Техническая спецификация RT 640 FT / 7117396 , 0.17MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС RT 640 FT / 7117396 , 0.10MB , pdfREACH Декларация соответствия RT 640 FT / 7117396 , 0.12MB , pdfRoHS Декларация соответствия RT 640 FT / 7117396 , 0.12MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdfИнструкции по монтажу Mounting instructions Screw-on cable tray systems , 9.41MB , pdf
