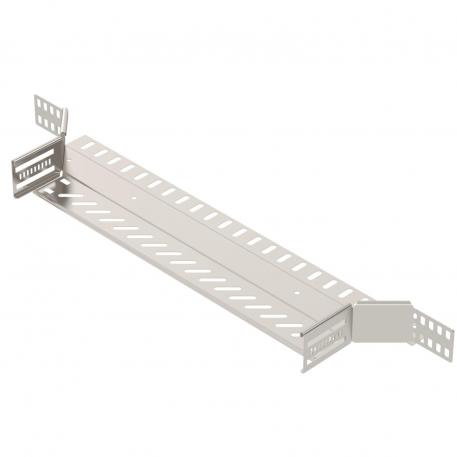

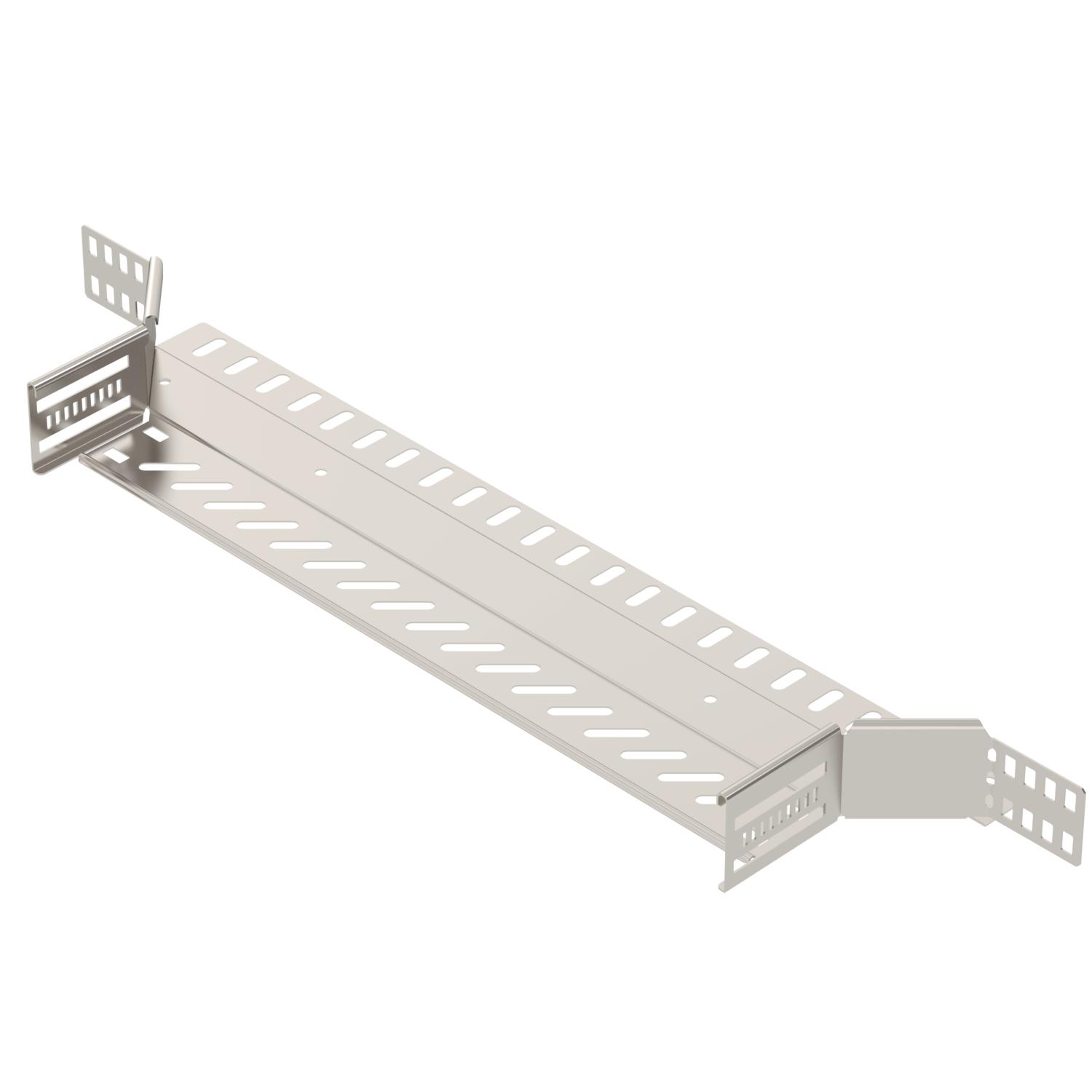

Т-образное/крестовое соединение 60 A4
Артикул, номер 6042381 | EAN 4012197338305
- Описание продукта
-
Описание продуктаТ-образное/крестовое соединение для создания горизонтального или крестообразного ответвления, фасонная деталь для защелкиваемых и привинчиваемых кабельных лотков, высота боковой стенки 60 мм. Безвинтовой монтаж с помощью двойных зажимов или резьбовое соединение посредством винтов с полукруглой низкой головкой FRS и комбинированных гаек M6. Можно устанавливать как внутри помещения, так и снаружи. Крепежный материал заказывается отдельно.
-
- Технические данные
-
Технические характеристики

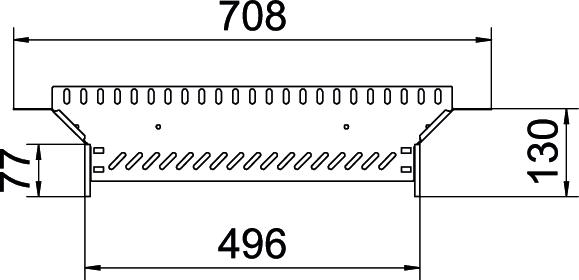

Вид соединителя кабеленесущей системы Привинчен Высота 60 mm Диапазон рабочих температур макс. 120 °C Диапазон рабочих температур мин. -20 °C Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Нержавеющая высококачественная сталь 1.4571 Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции нет Размер 60x500 Размер B 500 mm Рекомендованное количество винтов 24 St. Схема расположения отверстий NATO нет Толщина борта 1,25 mm Толщина листа 1 mm Толщина материала пластины дна 1 mm Углеродный след CO2 (GWP) от колыбели до ворот 7,0508 кг CO2e / 1 Шт. Цвет цвета нержавеющей стали Ширина 500 mm Ширина ответвления 500 mm - Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи

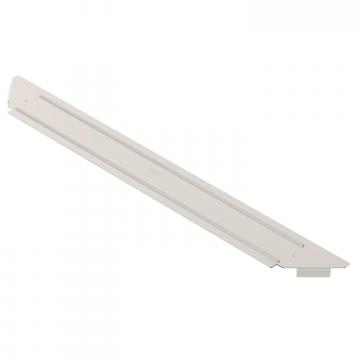

Крышка Т-образного/крестового соединения A4
RAAD 500 A4 6042481 1 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Болт с полукруглой плоской головкой и комбинированной гайкой
FRSB 6x12 A4 6406142 100 Штук - Загрузки
-
Техническая спецификация RAA 650 A4 / 6042381 , 0.18MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС RAA 650 A4 / 6042381 , 0.10MB , pdfЗаявление о соответствии для Великобритании RAA 650 A4 / 6042381 , 0.09MB , pdfREACH Декларация соответствия RAA 650 A4 / 6042381 , 0.12MB , pdfRoHS Декларация соответствия RAA 650 A4 / 6042381 , 0.13MB , pdfИнструкции по монтажу Latchable Magic cable tray systems , 12.24MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
