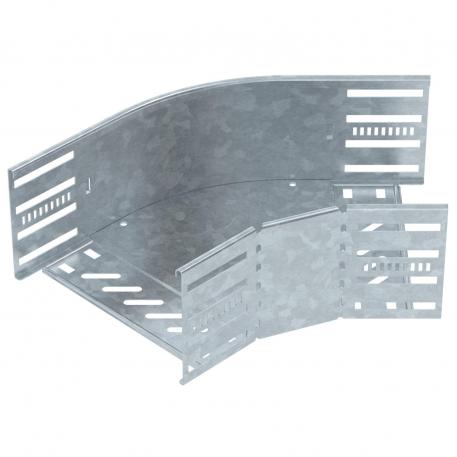

Угловая секция 45° 110 FT
Артикул, номер 6036332 | EAN 4012197346249
- Описание продукта
-
Описание продуктаУгловая секция 45° для создания горизонтального ответвления, фасонная деталь для защелкиваемых и привинчиваемых кабельных лотков, высота боковой стенки 110 мм. Безвинтовой монтаж с помощью двойных зажимов или резьбовое соединение посредством винтов с полукруглой низкой головкой FRS и комбинированных гаек M6. Можно устанавливать как внутри помещения, так и снаружи. Крепежный материал заказывается отдельно.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы на винтах/на зажимах Высота 110 mm Диапазон рабочих температур макс. 120 °C Диапазон рабочих температур мин. -20 °C Изгиб (угол) 45° Изменение направления горизонтальный Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Модель Жесткая угловая секция Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Размер 110x200 Размер B 200 mm Рекомендованное количество винтов 20 St. С крышкой нет Схема расположения отверстий NATO нет Толщина борта 1,25 mm Толщина листа 0,8 mm Толщина материала пластины дна 0,8 mm Углеродный след CO2 (GWP) от колыбели до ворот 3,1304 кг CO2e / 1 Шт. Цвет цинковый Ширина 200 mm - Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка угловой секции 45° DD
RBD 45 200 DD 6036454 1 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Двойной зажим для монтажа фасонных деталей A2
DOP A2 6035998 1 Штук
Болт с полукруглой плоской головкой и комбинированной гайкой F
FRSB 6x12 F 6406122 100 Штук - Загрузки
-
Техническая спецификация RB 45 120 FT / 6036332 , 0.20MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС RB 45 120 FT / 6036332 , 0.10MB , pdfЗаявление о соответствии для Великобритании RB 45 120 FT / 6036332 , 0.09MB , pdfREACH Декларация соответствия RB 45 120 FT / 6036332 , 0.12MB , pdfRoHS Декларация соответствия RB 45 120 FT / 6036332 , 0.13MB , pdfИнструкции по монтажу Latchable Magic cable tray systems , 12.24MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
