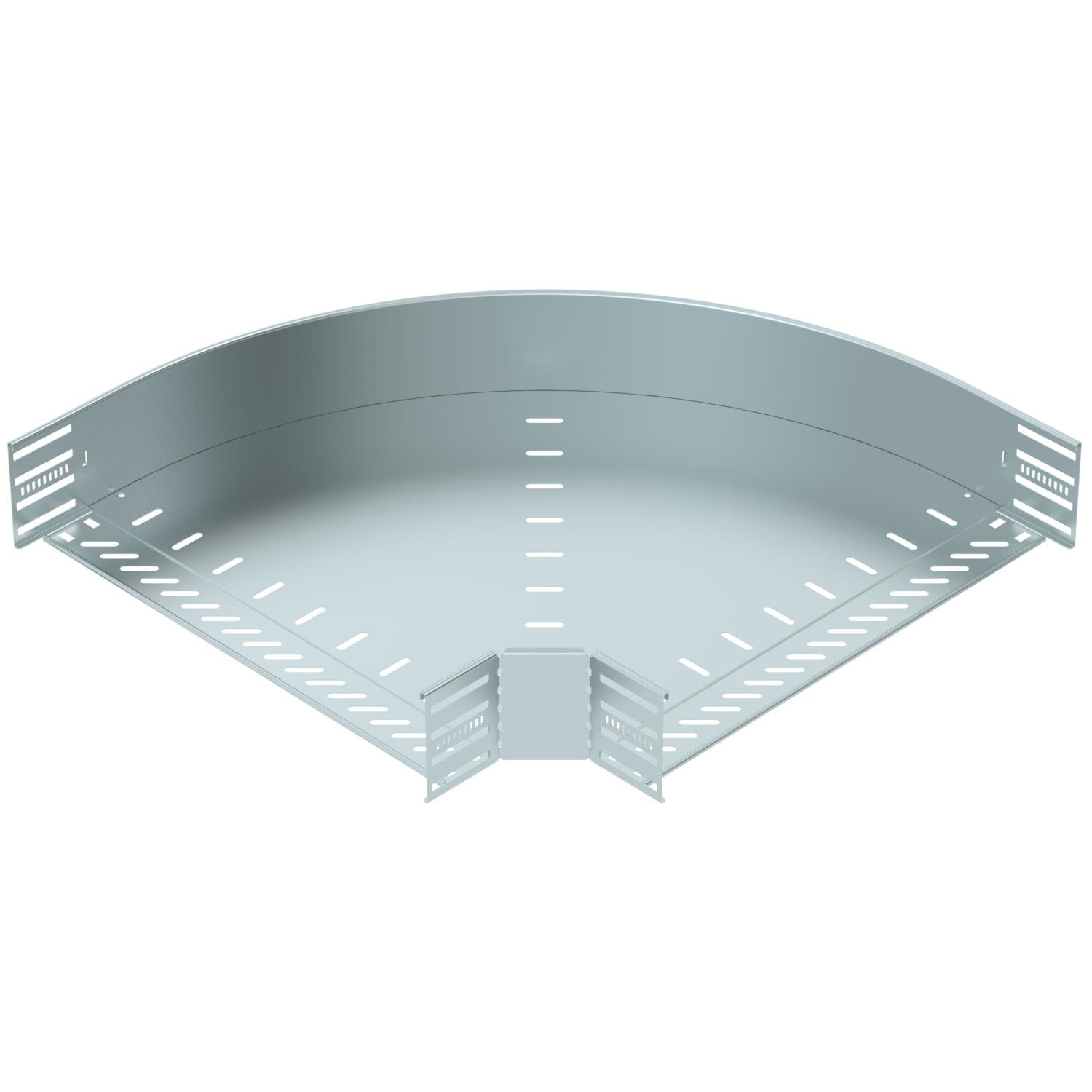

Угловая секция 90° 110 FS
Артикул, номер 6036810 | EAN 4012197343712
- Описание продукта
-
Описание продуктаУгловая секция 90° для создания горизонтального ответвления, фасонная деталь для защелкиваемых и привинчиваемых кабельных лотков, высота боковой стенки 110 мм. Безвинтовой монтаж с помощью двойных зажимов или резьбовое соединение посредством винтов с полукруглой низкой головкой FRS и комбинированных гаек M6. Можно использовать в помещении. Крепежный материал заказывается отдельно.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы на винтах/на зажимах Диапазон рабочих температур макс. 120 °C Диапазон рабочих температур мин. -20 °C Изгиб (угол) 90° Изменение направления горизонтальный Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Модель Жесткая угловая секция Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Размер 110x500 Рекомендованное количество винтов 24 St. С крышкой нет Схема расположения отверстий NATO нет Толщина борта 1,25 mm Толщина листа 1 mm Толщина материала пластины дна 1 mm Цвет цинковый Размеры

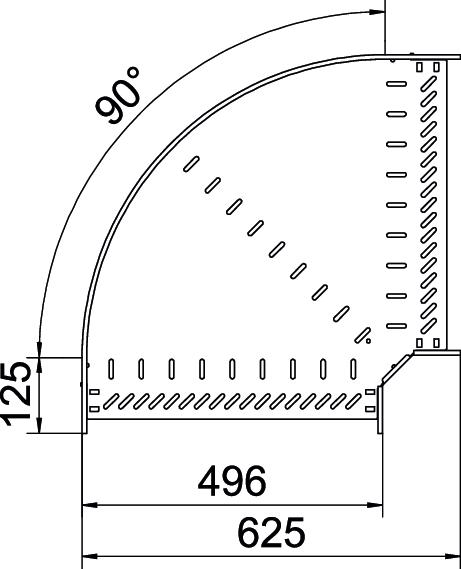

Высота 110 mm Размер B 500 mm Размер R 50 mm Ширина 500 mm Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 13,4501 kg CO₂e Declared Unit (LCA) Шт. Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 13,4501 кг CO2e / 1 Шт. - Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка угловой секции 90° FS
RBD 90 500 FS 6036910 1 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Двойной зажим для монтажа фасонных деталей A2
DOP A2 6035998 1 Штук - Загрузки
-
Техническая спецификация RB 90 150 FS / 6036810 , 0.19MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС RB 90 150 FS / 6036810 , 0.10MB , pdfЗаявление о соответствии для Великобритании RB 90 150 FS / 6036810 , 0.09MB , pdfREACH Декларация соответствия RB 90 150 FS / 6036810 , 0.12MB , pdfRoHS Декларация соответствия RB 90 150 FS / 6036810 , 0.13MB , pdfИнструкции по монтажу Latchable Magic cable tray systems , 12.24MB , pdfИнструкции по монтажу Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
