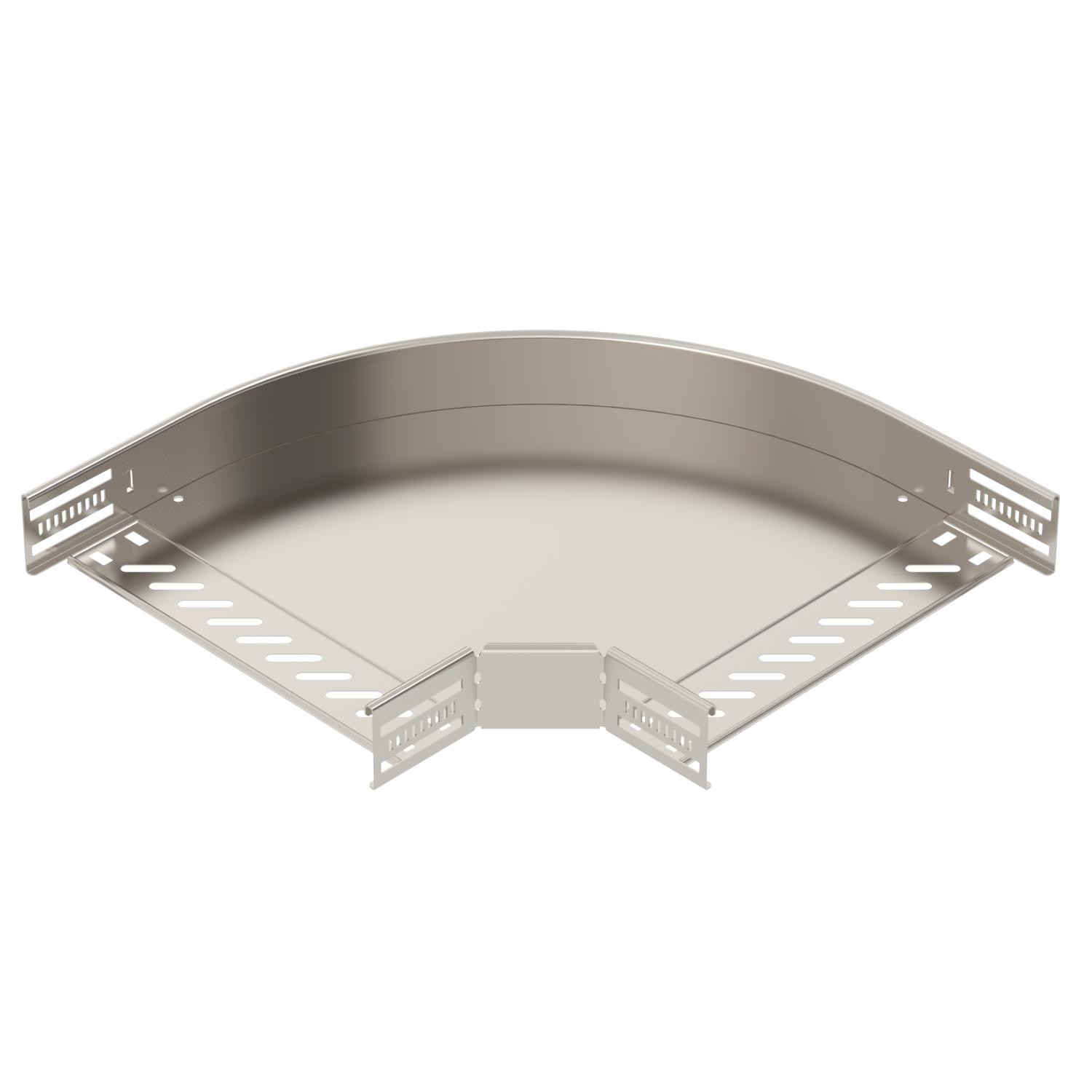

Угловая секция 90° 60 A4
Артикул, номер 6036656 | EAN 4012197343866
- Описание продукта
-
Описание продуктаУгловая секция 90° для создания горизонтального ответвления, фасонная деталь для защелкиваемых и привинчиваемых кабельных лотков, высота боковой стенки 60 мм. Безвинтовой монтаж с помощью двойных зажимов или резьбовое соединение посредством винтов с полукруглой низкой головкой FRS и комбинированных гаек M6. Можно устанавливать как внутри помещения, так и снаружи. Крепежный материал заказывается отдельно.
-
- Технические данные
-
Технические характеристики

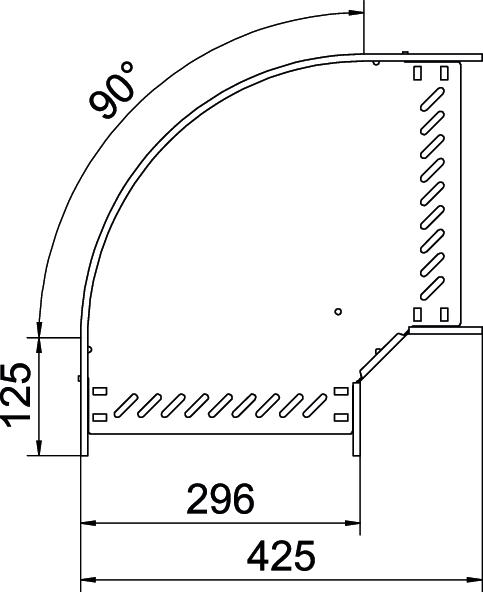

Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 60 mm Диапазон рабочих температур макс. 120 °C Диапазон рабочих температур мин. -20 °C Изгиб (угол) 90° Изменение направления горизонтальный Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Нержавеющая высококачественная сталь 1.4571 Модель Жесткая угловая секция Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции да Размер 60x300 Размер B 300 mm Размер R 50 mm Рекомендованное количество винтов 14 St. С крышкой нет Схема расположения отверстий NATO нет Толщина борта 1,25 mm Толщина листа 0,8 mm Толщина материала пластины дна 0,8 mm Углеродный след CO2 (GWP) от колыбели до ворот 13,3836 кг CO2e / 1 Шт. Цвет цвета нержавеющей стали Ширина 300 mm - Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи

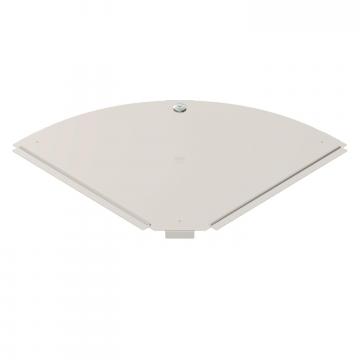

Крышка угловой секции 90° A4
RBD 90 300 A4 6036992 1 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Болт с полукруглой плоской головкой и комбинированной гайкой
FRSB 6x12 A4 6406142 100 Штук - Загрузки
-
