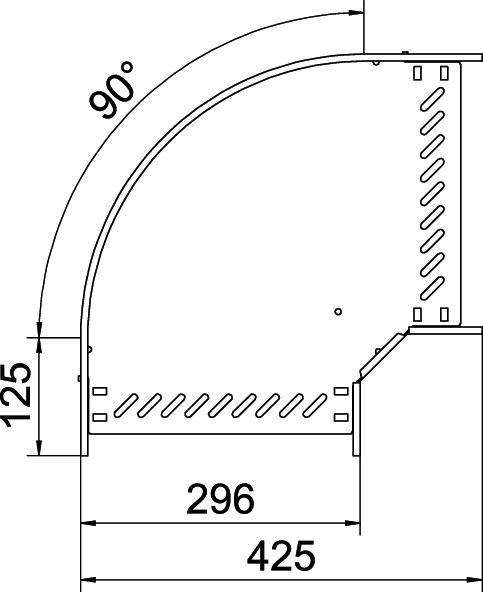

Угловая секция 90° 60 FS
Артикул, номер 6036566 | EAN 4012197343194
- Описание продукта
-
Описание продуктаУгловая секция 90° для создания горизонтального ответвления, фасонная деталь для защелкиваемых и привинчиваемых кабельных лотков, высота боковой стенки 60 мм. Безвинтовой монтаж с помощью двойных зажимов или резьбовое соединение посредством винтов с полукруглой низкой головкой FRS и комбинированных гаек M6. Можно использовать в помещении. Крепежный материал заказывается отдельно.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы на винтах/на зажимах Диапазон рабочих температур макс. 120 °C Диапазон рабочих температур мин. -20 °C Изгиб (угол) 90° Изменение направления горизонтальный Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Модель Жесткая угловая секция Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции да Размер 60x300 Рекомендованное количество винтов 14 St. С крышкой нет Серия продукции Серия EKS, Серия IKS, Серия MKSM, Серия MKS, Серия RKSM, Серия SKSM, Серия SKS Соответствует требованиям Директивы ROHS да Схема расположения отверстий NATO нет Толщина борта 1,25 mm Толщина листа 0,8 mm Толщина материала пластины дна 0,8 mm Цвет цинковый Размеры
Высота 60 mm Размер B 300 mm Ширина 300 mm Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 4,3815 kg CO₂e Declared Unit Шт. Declared Unit Quantity 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 4,3815 кг CO2e / 1 Шт. - Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка угловой секции 90° FS
RBD 90 300 FS 6036906 1 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Двойной зажим для монтажа фасонных деталей A2
DOP A2 6035998 1 Штук - Загрузки
-
