Угловая секция с возможностью регулировки угла 60 FS
Артикул, номер 6037112 | EAN 4012197340803
- Описание продукта
-
Описание продуктаУгловая секция с возможностью регулировки угла для создания горизонтального ответвления, фасонная деталь для защелкиваемых и привинчиваемых кабельных лотков, высота боковой стенки 60 мм. Регулируемый угол 0–90°. Безвинтовой монтаж с помощью двойных зажимов или резьбовое соединение посредством винтов с полукруглой низкой головкой FRS и комбинированных гаек M6. Можно использовать в помещении. Крепежный материал заказывается отдельно.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы на винтах/на зажимах Высота 60 mm Диапазон рабочих температур макс. 120 °C Диапазон рабочих температур мин. -20 °C Изгиб (угол) регулируемый Изменение направления горизонтальный Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Модель Регулируемый угол_в сборе Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Размер 60x600 Размер B 600 mm Размер L 1150 mm Размер R 50 mm Рекомендованное количество винтов 16 St. С крышкой нет Схема расположения отверстий NATO нет Толщина борта 1,25 mm Толщина листа 1,25 mm Толщина материала пластины дна 1,25 mm Цвет цинковый Ширина 600 mm - Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи

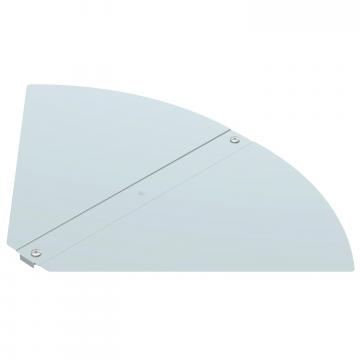

Крышка угловой секции с возможностью регулировки угла FS
RBD W 600 FS 6037512 1 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Двойной зажим для монтажа фасонных деталей A2
DOP A2 6035998 1 Штук - Загрузки
-
Техническая спецификация RB W 660 FS / 6037112 , 0.19MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС RB W 660 FS / 6037112 , 0.11MB , pdfЗаявление о соответствии для Великобритании RB W 660 FS / 6037112 , 0.09MB , pdfREACH Декларация соответствия RB W 660 FS / 6037112 , 0.12MB , pdfRoHS Декларация соответствия RB W 660 FS / 6037112 , 0.13MB , pdfПомощь по выбору Selection aid cable trays, screwable , 2.17MB , pdfПомощь по выбору Selection aid for cable trays, Magic , 0.23MB , pdfИнструкции по монтажу Latchable Magic cable tray systems , 11.95MB , pdfИнструкции по монтажу Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
