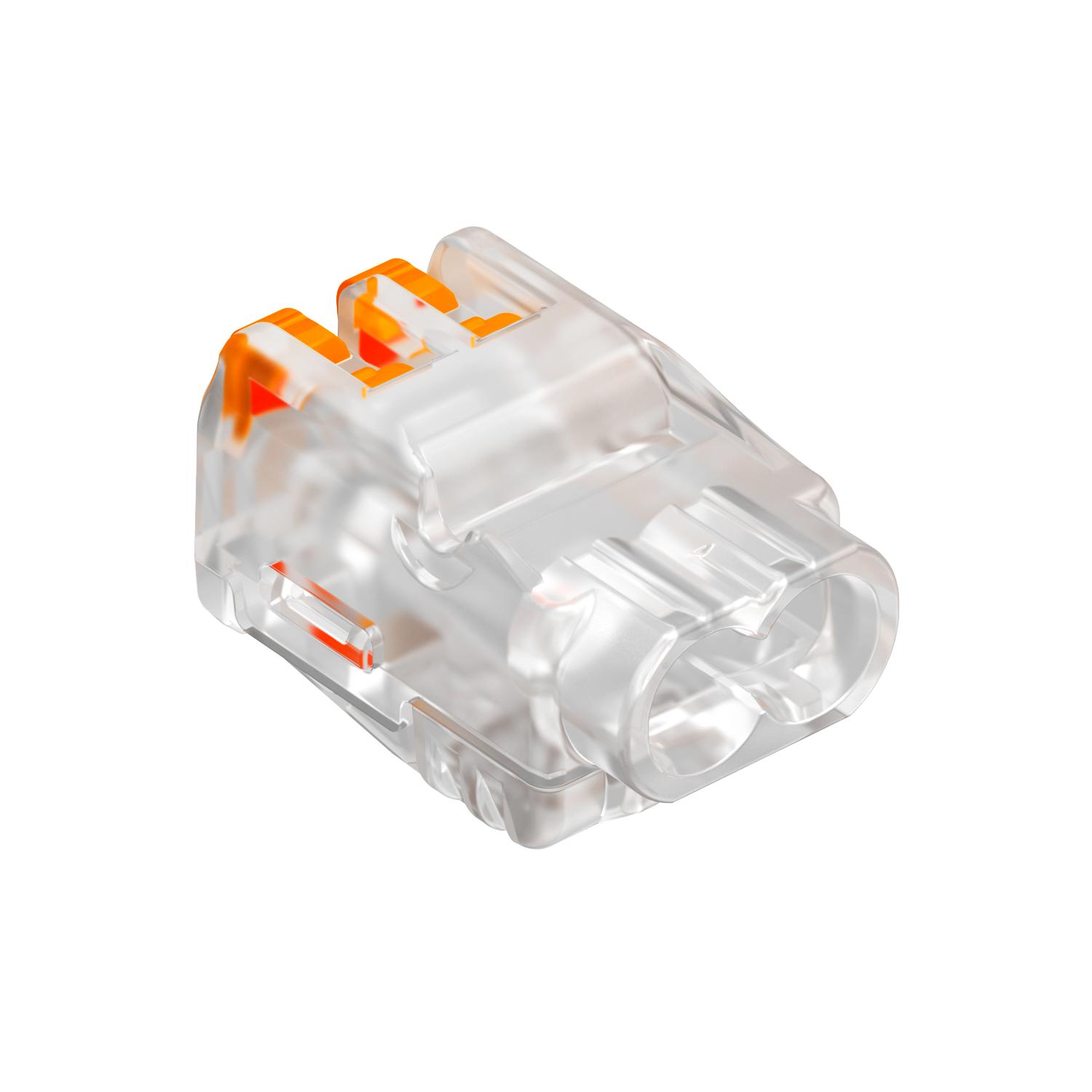

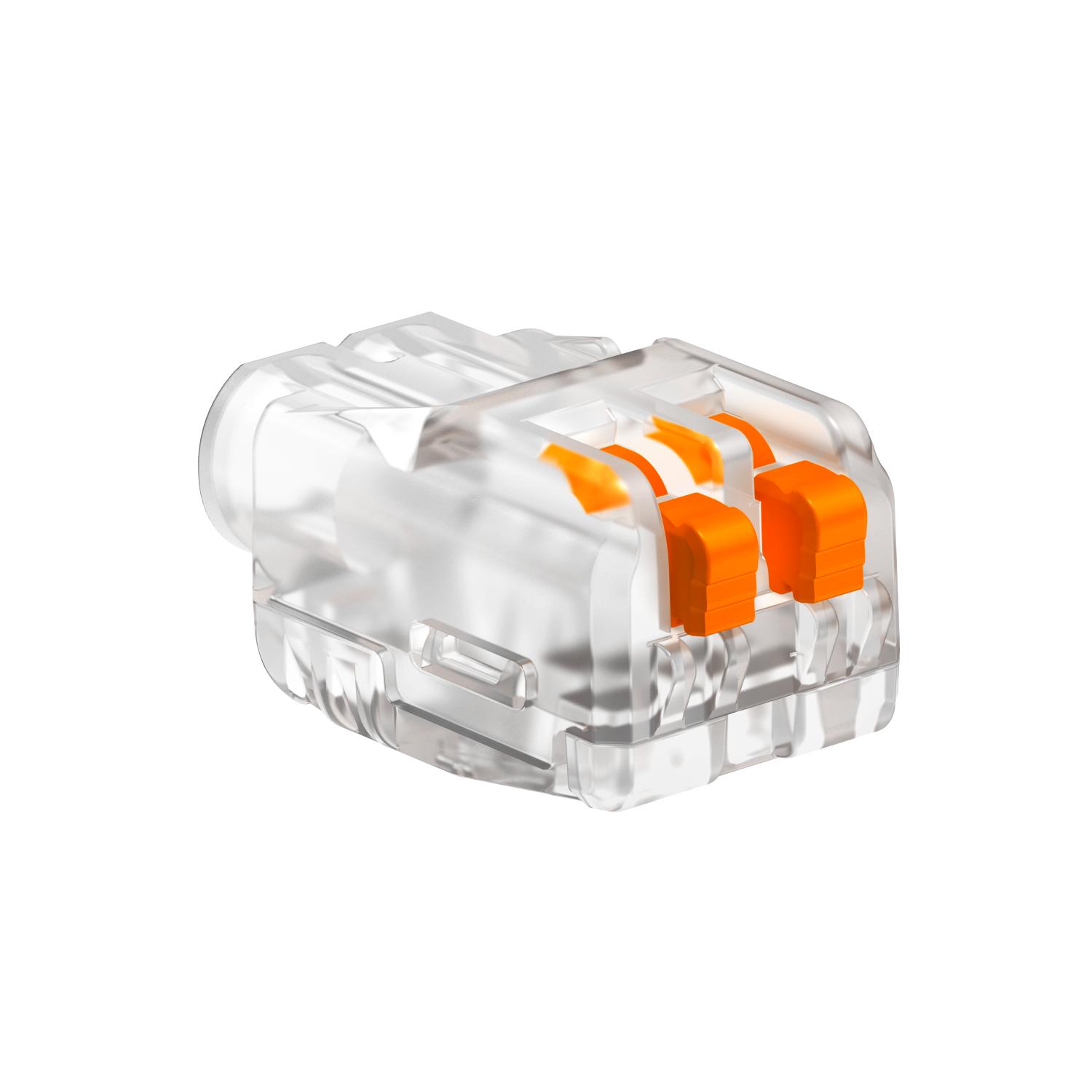

Универсальная безвинтовая клемма 2-полюсная
Артикул, номер 2054450 | EAN 4012196334629
- Описание продукта
-
Описание продуктаУниверсальная быстрозажимная клемма для соединения электрических проводов, протестированная согласно EN 60998.
Провода могут быть гибкими, многожильными или жесткими. При разводке жестких проводов не требуется рычаг.
Провод легко устанавливается непосредственно в клемму. Для того чтобы вытащить провод из клеммы, необходимо открыть ее фиксатор. После этого провод легко извлекается.
Номинальное сечение:
Одно-/многожильные провода 2 x 0,2 - 2,5 мм²
Номинальное напряжение: 450 В
Номинальный ток: 24 A
Длина зачистки провода: 9 мм (+1 мм)
Контрольное отверстие: индикатор фазы и тестер (максимальный Ø 2 мм) в верхней части клеммы
Максимально допустимая температура окружающей среды согласно EN 60998: от -5 до +85 °C.
Технические характеристики UL (США)
Номинальное напряжение: 300 В
Диапазон зажима: AWG 24-12
Температура окружающей среды: макс. 105 °C
-
- Технические данные
-

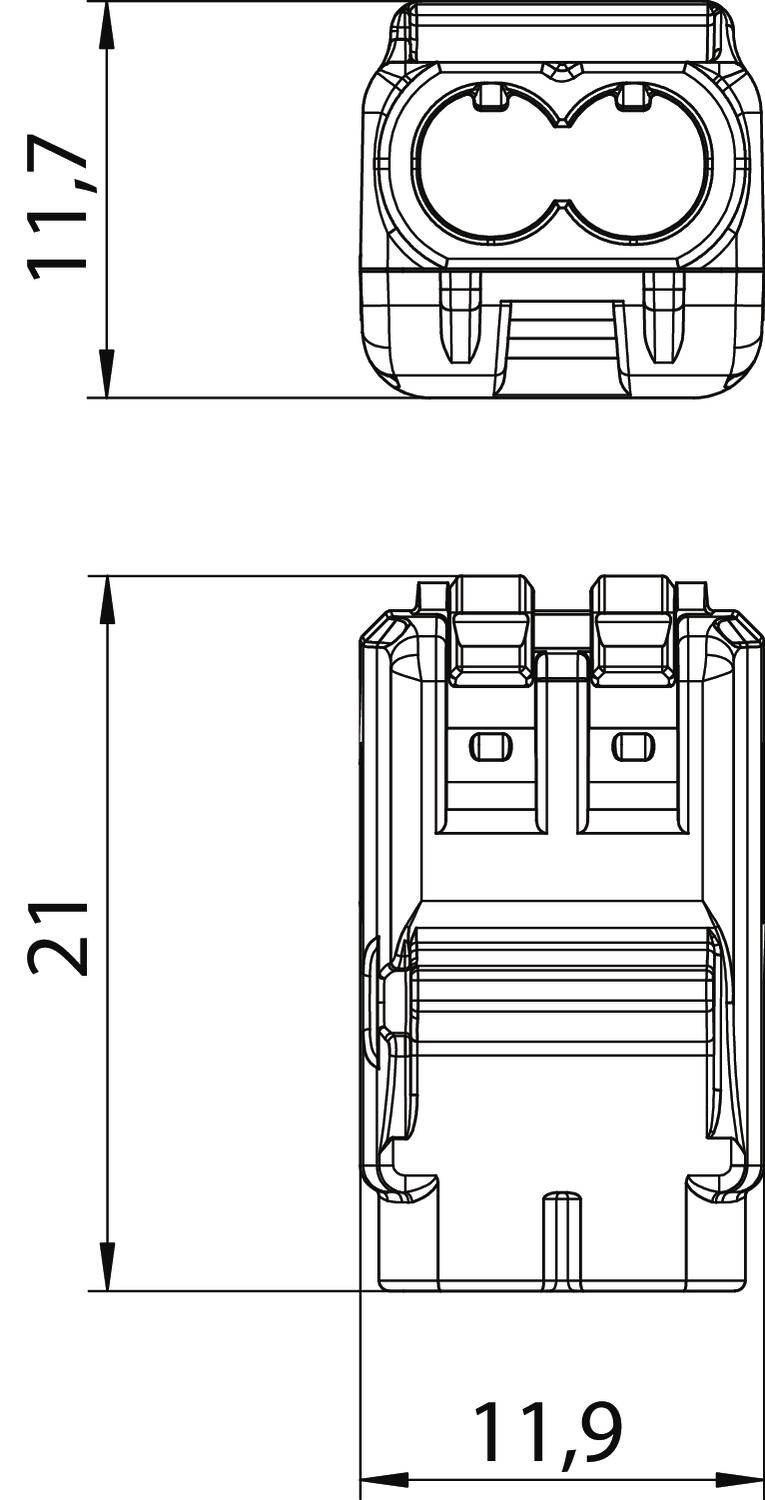

Размеры
Высота 11,7 mm Диапазон рабочих температур макс. 85 °C Диапазон рабочих температур мин. -5 °C Длина 11,9 mm Изоляционный материал Термопласт Количество клемм 2 Количество полюсов 1 Макс. поперечное сечение жесткого провода подключаемой многопроводной линии 2,5 mm² Макс. поперечное сечение жесткого провода подключаемой однопроводной линии 2,5 mm² Материал Поликарбонат Мин. поперечное сечение жесткого провода подключаемой многопроводной линии 0,2 mm² Мин. поперечное сечение жесткого провода подключаемой однопроводной линии 0,2 mm² Номинальное напряжение 450 V Номинальное сечение макс. 2,5 mm² Номинальное сечение мин. 0,2 mm² Номинальный ток 24 A Подходит для гибких проводов да Подходит для многожильных проводов да Подходит для проводов с однопроволочной жилой да Поперечное сечение Одно-/многожильные провода 2 x 0,2 - 2,5 мм² mm² Размер 0,2-2,5mm² С рычагами управления да Трудновоспламеняющийся согласно VDE 0471/DIN 695 части 2-1, температура при испытании 850 °C Цвет прозрачный Ширина 21 mm - Все виды
