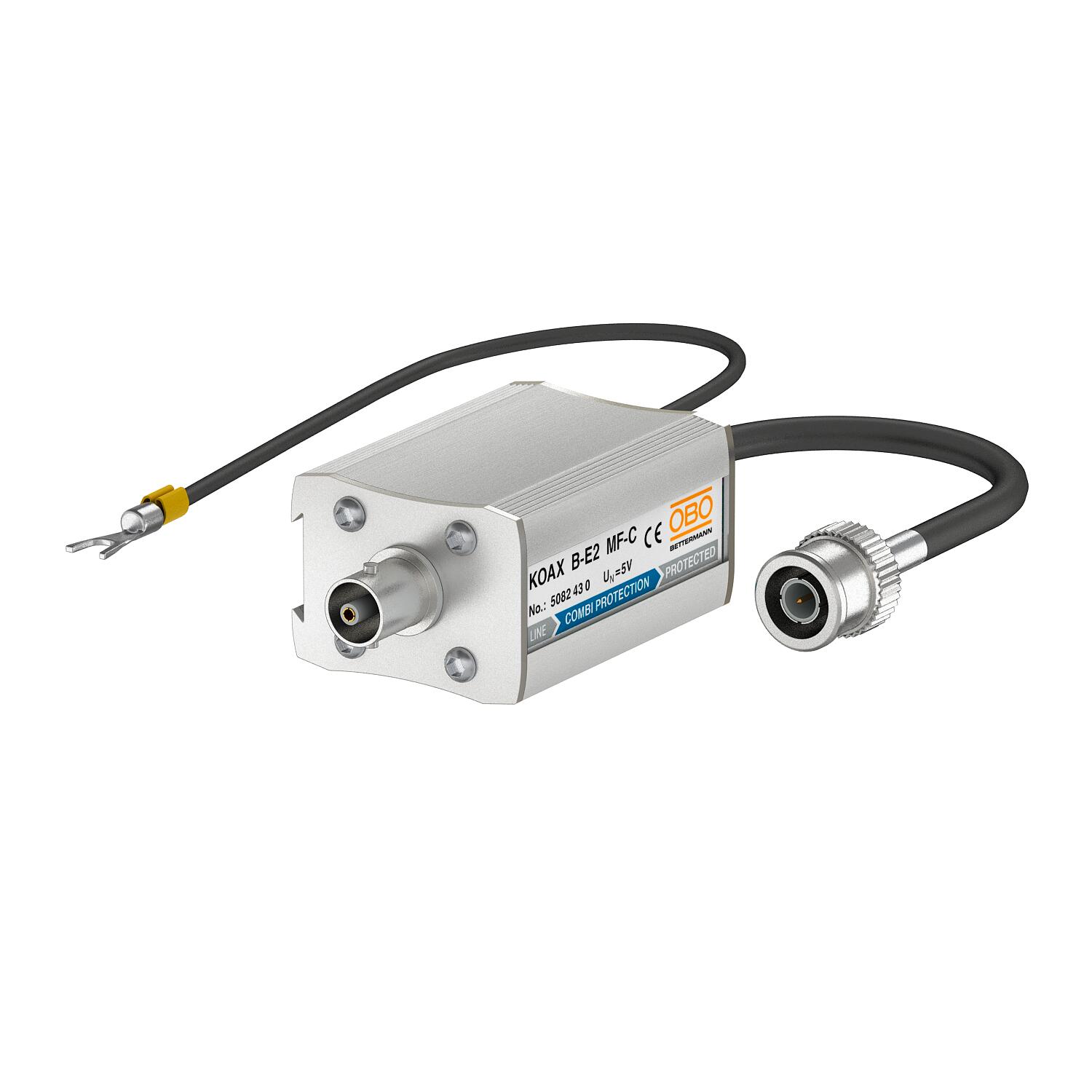

Устройство комбинированной защиты для сетей 10Base2-/10Base5

Артикул, номер 5082430 | EAN 4012196415717

Артикул, номер / Типы

Количество контактов	1

Исполнение

Максимальное длительное напряжение DC	6 V

Штекерная система	BNC

Описание продукта

Описание продукта

Устройство защиты канала данных для коаксиальных сетевых систем Ethernet

• В алюминиевом корпусе

• BNC-коннектор, штекер/розетка

• Простой монтаж с помощью промежуточного штекера

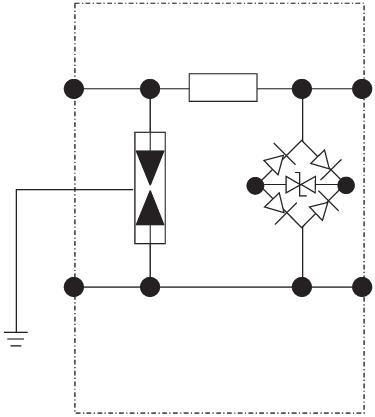

• Двухступенчатая схема защиты

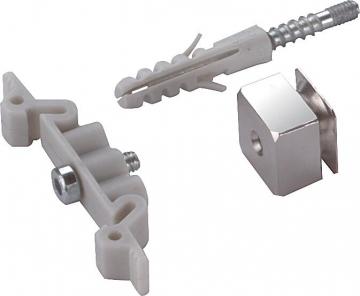

• Монтаж на DIN-рейке с комплектующими DLS-BS (5082 38 2)

Применение: Для защиты видеосигналов, камер или CCTV- оборудования, Cheapernet, 10BASE2, 10BASE5
• в алюминиевом корпусе;

• коннектор BNC для сети Cheapernet, 10BASE2;

• простой монтаж с помощью промежуточного штекера;

• двухступенчатая схема защиты.

Технические данные

Технические характеристики

Kategorie	Тип 1+2+3 / D1+C2+C1
SPD в соответствии с IEC 61643-21	Класс I+II+III / D1+C2+C1
Вид защиты	IP40
Вносимое затухание (Insertion loss)	≤1,7 dB
Волновое сопротивление	75 Ω
Диапазон рабочих температур макс.	80 °C
Диапазон рабочих температур мин.	-20 °C
Емкость (жила-жила)	<100 pF
Емкость (жила-земля)	<100 pF
Заземление с помощью:	Соединительный кабель
Затухание вследствие рассогласования	≥14 dB
Импульсный ток	1 kA
Исполнение	Комбинированная защита
Количество контактов	1
Максимальное длительное напряжение AC	4,2 V
Максимальное длительное напряжение DC	6 V
Номинальный ток нагрузки AC	0,3 A
Номинальный ток нагрузки DC	0,2 A

Переход от зоны молниезащиты	0→3
Подключение экрана	да
Последовательное сопротивление на жилу	4,7 Ω ± 10%
Предельная частота	68 MHz
Размер	6.2V
Сигнализация на приборе	без
Сопротивление изоляции	>1 GΩ
Стандарт проведения испытаний	IEC 61643-21
Ток утечки (10/350) [общий]	2 kA
Ток утечки (8/20) [общий]	10 kA
Углеродный след CO2 (GWP) от колыбели до ворот	1,6109 кг CO2e / 1 Шт.
Уровень защиты жила – жила	<75 V
Уровень защиты жила – земля	<600 V
Устойчивость к воздействию импульсного тока жила – жила	C2: 10 kV / 5 kA (8/20µs)
Устойчивость к воздействию импульсного тока жила – земля	C2: 10 kV / 5 kA (8/20µs)
Штекерная система	BNC
Экранирование	прямое

Все виды

Все виды

Типы	Количество контактов	Исполнение	Максимальное длительное напряжение DC	Штекерная система	Артикул, номер	Количество	Наименьшая единица продажи
KOAX B-E2 MF-C	1	Комбинированная защита	6 V	BNC	5082430	Штук	1 Штук
KOAX B-E2 MF-F	1	Высокочу- вствительная защита	6 V	BNC	5082432	Штук	1 Штук
