Указание: Этот товар снят с производства.

Устройство защиты канала данных для коаксиальных систем ТВ/камер 1 | Высокочувствительная защита | | 6 | BNC

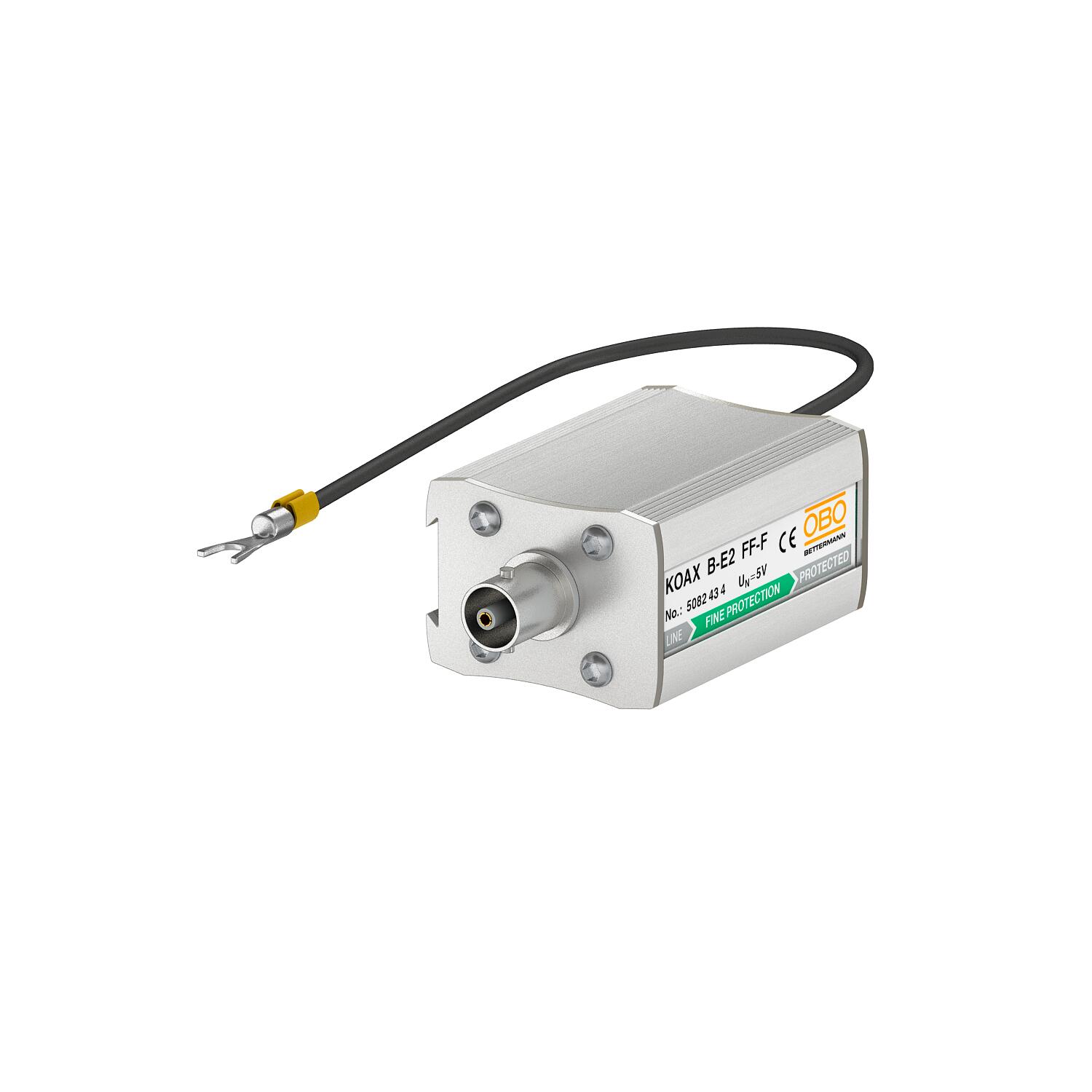

Устройство защиты канала данных для коаксиальных систем ТВ/камер

Артикул, номер 5082434 | EAN 4012196415731

Артикул, номер / Типы	5082434 / KOAX B-E2 FF-F

Количество контактов	1

Исполнение	Высокочувствительная защита

Максимальное длительное напряжение DC	6 V

Штекерная система	BNC

Описание продукта

Описание продукта

Устройство защиты канала данных для коаксиальных TV / Kamera-систем

• В алюминиевом корпусе

• BNC-коннектор гнездо/гнездо

• Простой монтаж с помощью промежуточного штекера

• Двухступенчатая схема защиты

• Монтаж на DIN-рейке с комплектующими DLS-BS (5082 38 2)

Применение: Для защиты CCTV, видеосигналов; камер или ТВ оборудования
• применяется в системах CCTV и различных телевизионных установках;

• оптимальные характеристики передачи данных;

• для монтажа на DIN-рейке;

• простая технология соединения.

Технические данные

Технические характеристики

Kategorie	Тип 2+3 / C2+C1
SPD в соответствии с IEC 61643-21	Класс II+III / C2+C1
Вид защиты	IP40
Вносимое затухание (Insertion loss)	≤1,7 dB
Волновое сопротивление	75 Ω
Диапазон рабочих температур макс.	80 °C
Диапазон рабочих температур мин.	-20 °C
Емкость (жила-жила)	<100 pF
Емкость (жила-земля)	<100 pF
Заземление с помощью:	Соединительный кабель
Затухание вследствие рассогласования	≥14 dB
Исполнение	Высокочувствительная защита
Количество контактов	1
Контакт связи	нет
Максимальное длительное напряжение AC	4,2 V
Максимальное длительное напряжение DC	6 V
Номинальный ток нагрузки AC	0,7 A

Номинальный ток нагрузки DC	1 A
Переход от зоны молниезащиты	1→3
Подключение экрана	да
Предельная частота	160 MHz
Проверенная на взрывозащищенность конструкция	нет
Размер	6.2V
Сопротивление изоляции	>1 GΩ
Стандарт проведения испытаний	IEC 61643-21
Ток утечки (8/20) [общий]	10 kA
Углеродный след CO2 (GWP) от колыбели до ворот	2,2784 кг CO2e / 1 Шт.
Уровень защиты жила – жила	<40 V
Уровень защиты жила – земля	<600 V
Устойчивость к воздействию импульсного тока жила – жила	C1: 1 kV / 0,5 kA (8/20µs)
Устойчивость к воздействию импульсного тока жила – земля	C2: 10 kV / 5 kA (8/20µs)
Штекерная система	BNC
Экранирование	прямое
