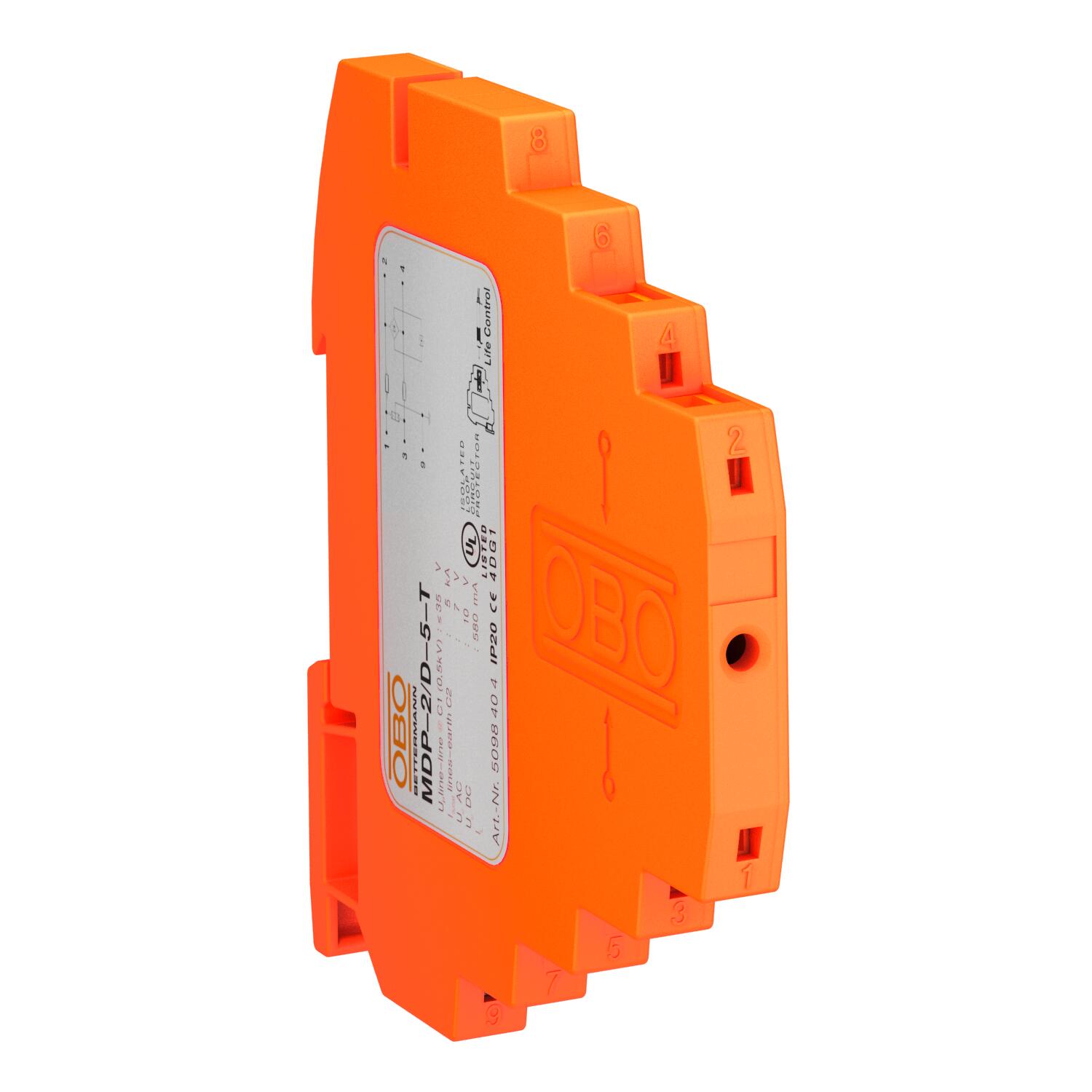

УЗИП 2-полюсный, для сетей 5 В

Артикул, номер 5098404 | EAN 4012195406839

Артикул, номер / Типы

Количество контактов

Максимальное длительное напряжение AC	7 V

Максимальное длительное напряжение DC	10 V

Штекерная система	Зажим

Описание продукта

Описание продукта

MDP... D-5-T: Молниезащитные барьеры с функцией контроля; для сетей 5В

• Номинальный ток нагрузки 0,58 А
• Устройство защиты для многоядерных систем.
• Прямое заземление экрана и клеммы без винтов.

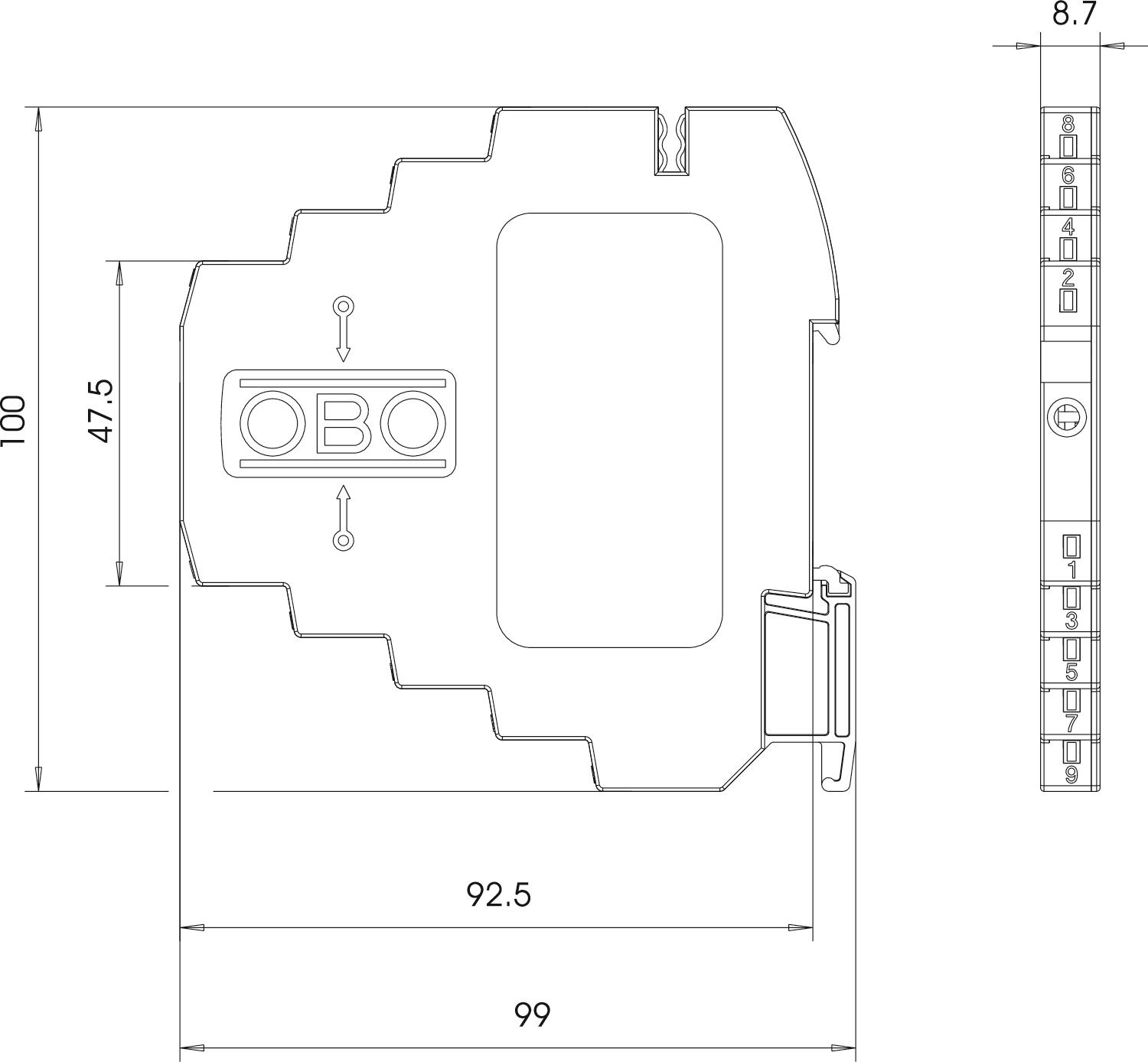

• Компактная ширина всего 8,7 мм.
• Защитную цепь можно проверить с помощью Life Control.
• диапазон высоких частот от 0 до 100 МГц
• Внесен в список UL (4DG1)

Применение: Универсальное использование на DIN-рейке 35 мм в каждом стандартном корпусе распределителя.

Технические данные

Технические характеристики

Kategorie	Тип 1+2+3 / D1+C2+C1
SPD в соответствии с IEC 61643-21	Класс I+II+III / D1+C2+C1
Zulassungen	UL
Вид защиты	IP20
Вносимое затухание (Insertion loss)	≤3 dB
Диапазон рабочих температур макс.	80 °C
Диапазон рабочих температур мин.	-40 °C
Емкость (жила-жила)	< 40 pF
Заземление с помощью:	DIN-рейка
Количество контактов	2
Контакт связи	нет
Максимальное длительное напряжение AC	7 V
Максимальное длительное напряжение DC	10 V
Номинальное напряжение	5 V
Номинальный ток нагрузки AC	0,4 A
Номинальный ток нагрузки DC	0,58 A
Переход от зоны молниезащиты	0→3
Подключение экрана	да
Последовательное сопротивление на жилу	2,35 Ω ± 5 %
Предельная частота	100 MHz
Проверенная на взрывозащищенность конструкция	нет

Размер	5V
Сечение гибкого соединительного кабеля макс.	2,5 mm²
Сечение гибкого соединительного кабеля мин.	0,14 mm²
Сечение жесткого соединительного кабеля макс.	2,5 mm²
Сечение жесткого соединительного кабеля мин.	0,14 mm²
Сечение многожильного соединительного кабеля макс.	1,5 mm²
Сечение многожильного соединительного кабеля мин.	0,14 mm²
Сигнализация на приборе	считываемый
Сопротивление изоляции	>10 MΩ
Стандарт проведения испытаний	IEC 61643-21
Ток утечки (10/350) [общий]	D1: 1 kA
Ток утечки (8/20) [общий]	5 kA
Уровень защиты @ C1	<50 V
Уровень защиты жила – жила	<35 V
Уровень защиты жила – земля	<800 V
Устойчивость к воздействию импульсного тока жила – жила	C1: 0,5 kV / 0,25 kA (8/20µs)
Устойчивость к воздействию импульсного тока жила – земля	C2: 5 kV / 2,5 kA (8/20µs)
Устройство контроля разрядника	нет
Штекерная система	Зажим
Экранирование	прямое

Все виды

Все виды

Типы	Количество контактов	Максимальное длительное напряжение AC	Максимальное длительное напряжение DC	Штекерная система	Артикул, номер	Количество	Наименьшая единица продажи
MDP-2 D-5-T	2	7 V	10 V	Зажим	5098404	Штук	1 Штук
MDP-3 D-5-T	3	7 V	10 V	Зажим	5098407	Штук	1 Штук
MDP-4 D-5-T	4	7 V	10 V	Зажим	5098411	Штук	1 Штук
