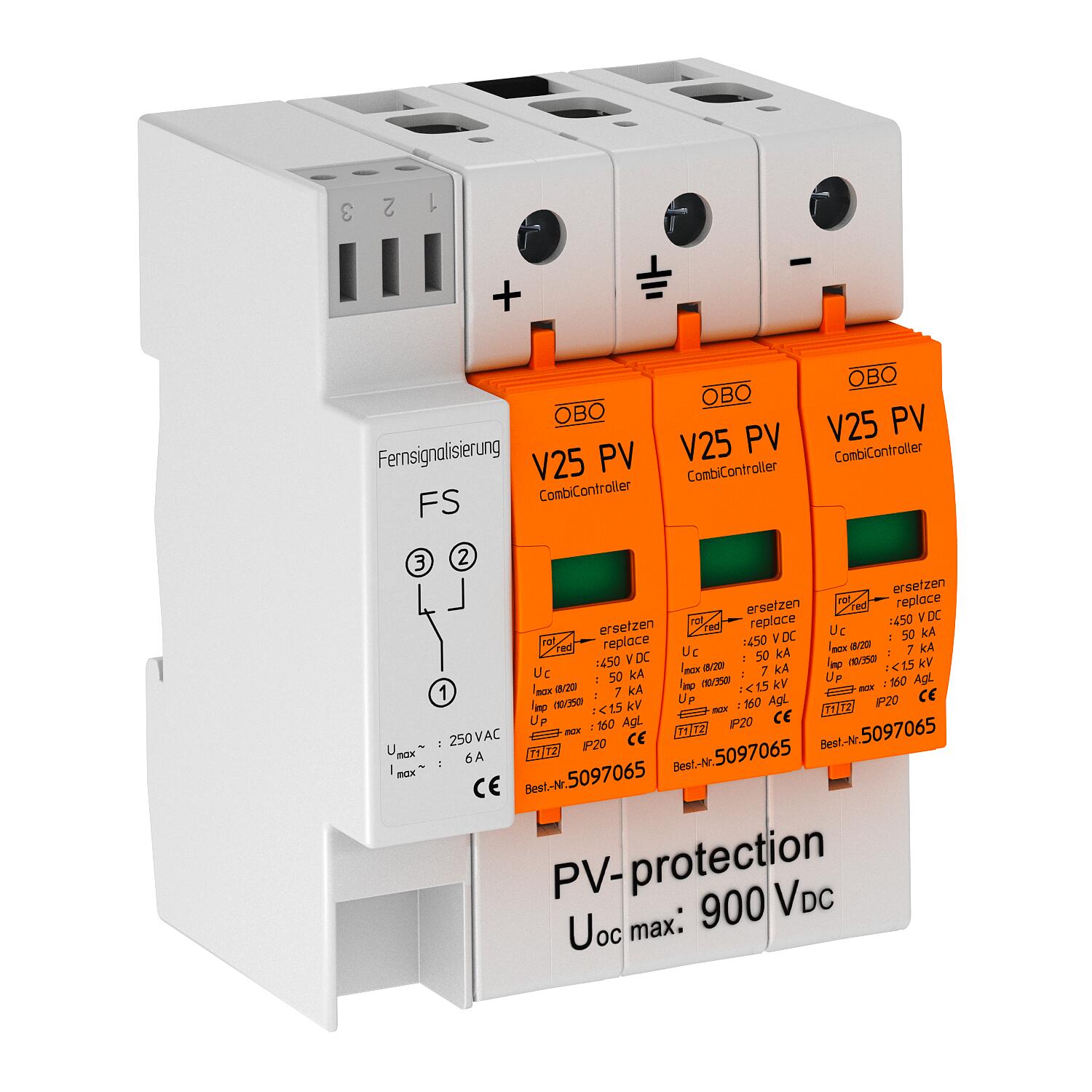

УЗИП для фотогальванических сетей V25, 900 В постоянного тока, с дистанционной сигнализацией 3 | IP20

УЗИП для фотогальванических сетей V25, 900 В постоянного тока, с дистанционной сигнализацией

Артикул, номер 5097448 | EAN 4012195709121

Артикул, номер / Типы

Исполнение	3

Вид защиты	IP20

Описание продукта

Описание продукта

Комбинированный разрядник тип 1+2 для фотогальванических энергетических установок

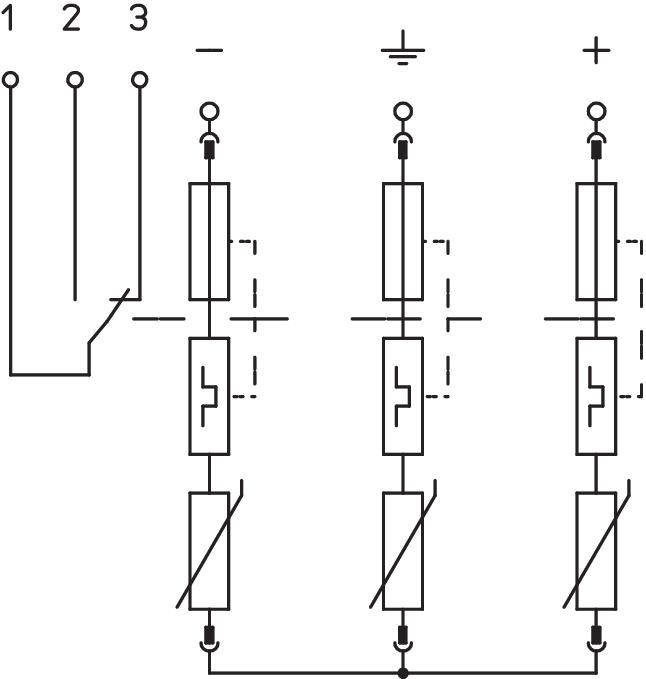

• Блок, состоящий из штекерного варистора молниеотвода с разделительным приспособлением
• Устойчивая к ошибкам Y-образная схема подключения согласно VDE 0100-712 (EN 50539-12)
• Уравнивание потенциалов и защита от перенапряжений согласно VDE 0100-443 (IEC 60364-4-44)
• Токоотводящая способность до 7 кА (10/350) и 50 кА (8/20) на каждый полюс
• Низкий уровень защиты постоянного тока: < 3,0 КВ и Uoc max = 900 В пост.
• С системой оптической индикации рабочего состояния для использования в корпусах распределителя
Применение: Фотогальванические установки с системами молниезащиты

Технические данные

Технические характеристики

SPD согласно EN 61643-11	Тип 1+2
SPD согласно IEC 61643-1	класс I + II
Вид защиты	IP20

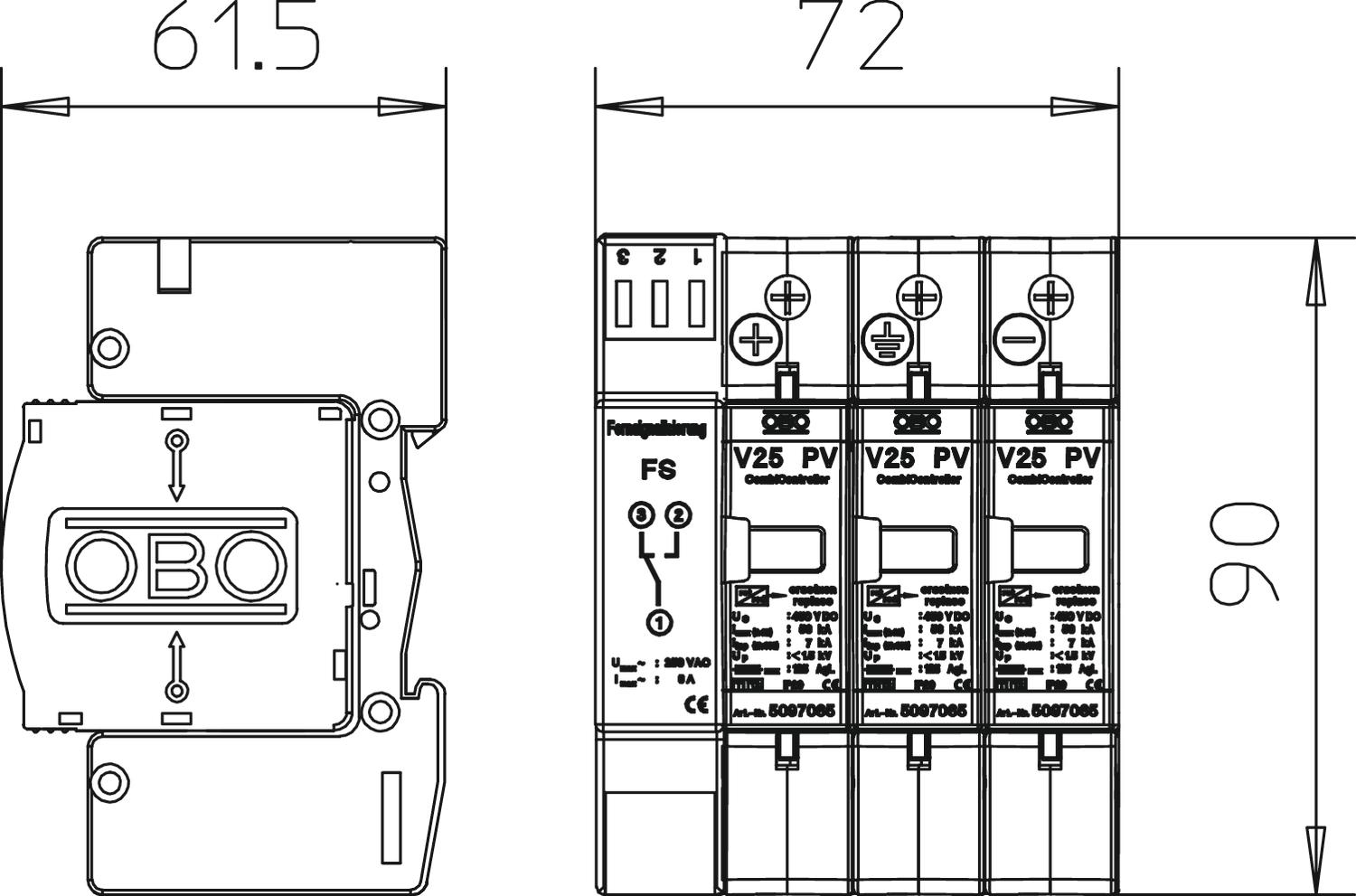

Вид монтажа	DIN-рейка 35 мм
Время срабатывания	<25 ns
Диапазон рабочих температур макс.	80 °C
Диапазон рабочих температур мин.	-40 °C
Дистанционная сигнализация	да
Исполнение	3-полюсный для фотогальванических установок с дистанционной сигнализацией
Исполнение	3
Контакты дистанционной сигнализации	Переключающий контакт
Конфигурация сети DC	да
Конфигурация сети IT	нет
Конфигурация сети TN	нет
Конфигурация сети TN-C	нет
Конфигурация сети TN-C-S	нет
Конфигурация сети TN-S	нет
Конфигурация сети TT	нет
Конфигурация сети, иная	нет

Максимальное длительное напряжение DC	900 V
Максимальный импульсный ток (8/20)	50 kA
Максимальный ток предохранителя	160 A
Максимальный ток предохранителя	160
Номинальный импульсный ток (8/20)	30 kA
Номинальный импульсный ток утечки (8/20 мкс) [L–N]	30 kA
Переход от зоны молниезащиты	0→2
Подходит для наружного применения	нет
Поперечное сечение жесткого провода (одно-/многопроволочный) мин.	2,5 mm²
Продувающий	нет
Рабочая температура, макс.	80 °C
Рабочая температура, мин.	-40 °C
Размер	900V DC
Сечение жесткого кабеля (одно-/многожильный) макс.	35 mm²
Сигнализация на приборе	оптический
Ток грозового импульса (10/350)	7 kA
Топография сети	Постоянный ток (DC)
Углеродный след CO2 (GWP) от колыбели до ворот	1,0347 кг CO2e / 1 Шт.
