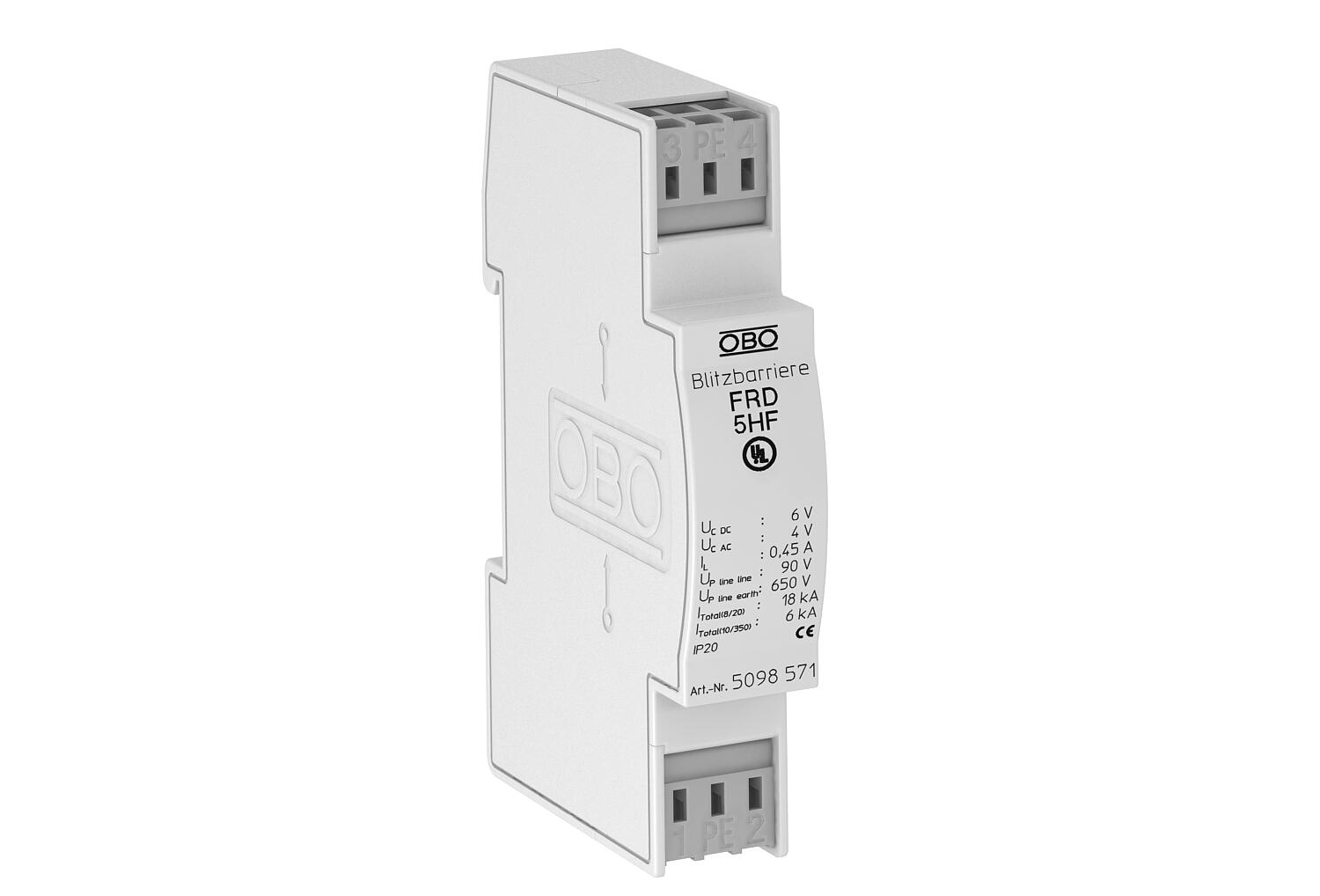

УЗИП для комбинированной защиты 2-жильных систем, для высокочастотных сетей 5 В 2 | 4 | 6 | Зажим

УЗИП для комбинированной защиты 2-жильных систем, для высокочастотных сетей 5 В

Артикул, номер 5098571 | EAN 4012195578345

Артикул, номер / Типы

Количество контактов	2

Максимальное длительное напряжение AC

Максимальное длительное напряжение DC

Штекерная система	Зажим

Описание продукта

Описание продукта

Защита от перенапряжения для контрольно-измерительных систем.

• Базовая, средняя и высокочувствительная защита

• Двухступенчатая схема защиты с большой величиной отводимого тока

• Высокая применимая частота до 100 МГц

• Универсальна для всех шинных систем (например, Profibus)

• С удобными для монтажа безвинтовыми клеммами

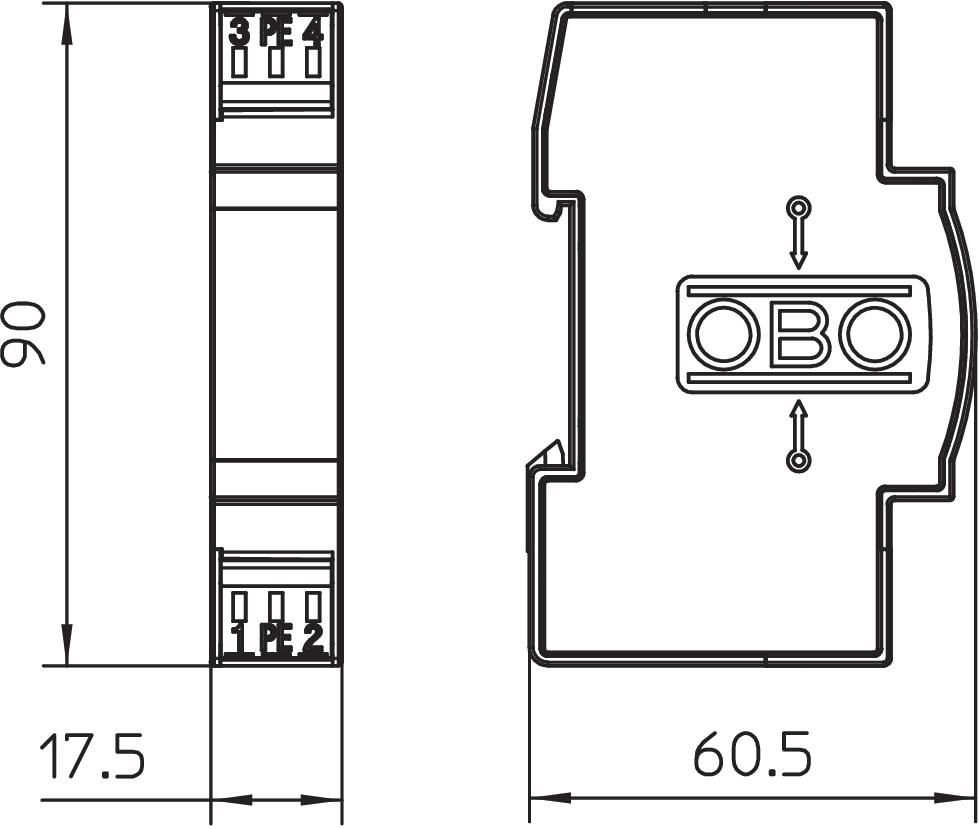

• Компактные размеры корпуса 17,5мм

Применение: универсальное применение на профильной монтажной шине 35 мм в обычном корпусе распределителя.

Технические данные

Технические характеристики

Kategorie	Тип 1+2+3 / D1+C2+C1
SPD в соответствии с IEC 61643-21	Класс I+II+III / D1+C2+C1
Zulassungen	UL
Вид защиты	IP20
Вносимое затухание (Insertion loss)	≤3 dB
Диапазон рабочих температур макс.	80 °C
Диапазон рабочих температур мин.	-40 °C
Емкость (жила-жила)	<40 pF
Емкость (жила-земля)	<40 pF
Заземление с помощью:	Зажим
Импульсный ток	3 kA
Количество контактов	2
Контакт связи	нет
Максимальное длительное напряжение AC	4 V
Максимальное длительное напряжение DC	6 V
Модуль деления TE (17,5 мм)	1
Номинальное напряжение	5 V
Номинальный импульсный ток (8/20)	9 kA
Номинальный ток нагрузки AC	0,32 A
Номинальный ток нагрузки DC	0,45 A
Переход от зоны молниезащиты	0→3
Подключение экрана	нет

Последовательное сопротивление на жилу	2,2 Ω ± 10 %
Предельная частота	100 MHz
Проверенная на взрывозащищенность конструкция	нет
Размер	5V AC
Сечение гибкого соединительного кабеля макс.	2,5 mm²
Сечение гибкого соединительного кабеля мин.	0,14 mm²
Сечение жесткого соединительного кабеля макс.	2,5 mm²
Сечение жесткого соединительного кабеля мин.	0,14 mm²
Сечение многожильного соединительного кабеля макс.	2,5 mm²
Сечение многожильного соединительного кабеля мин.	0,14 mm²
Сопротивление изоляции	>10 MΩ
Стандарт проведения испытаний	IEC 61643-21
Ток утечки (10/350) [общий]	D1: 6 kA
Ток утечки (8/20) [общий]	18 kA
Углеродный след CO2 (GWP) от колыбели до ворот	0,1623 кг CO2e / 1 Шт.
Уровень защиты жила – жила	<90 V
Уровень защиты жила – земля	<650 V
Устойчивость к воздействию импульсного тока жила – жила	C2: 18 kV / 9 kA (8/20µs)
Устойчивость к воздействию импульсного тока жила – земля	C2: 18 kV / 9 kA (8/20µs)
Устройство контроля разрядника	нет
Штекерная система	Зажим
