Cable tray SKS-Magic® 60, unperforated A2
Артикул, номер 6059722 | EAN 4012195830689
- Описание продукта
-

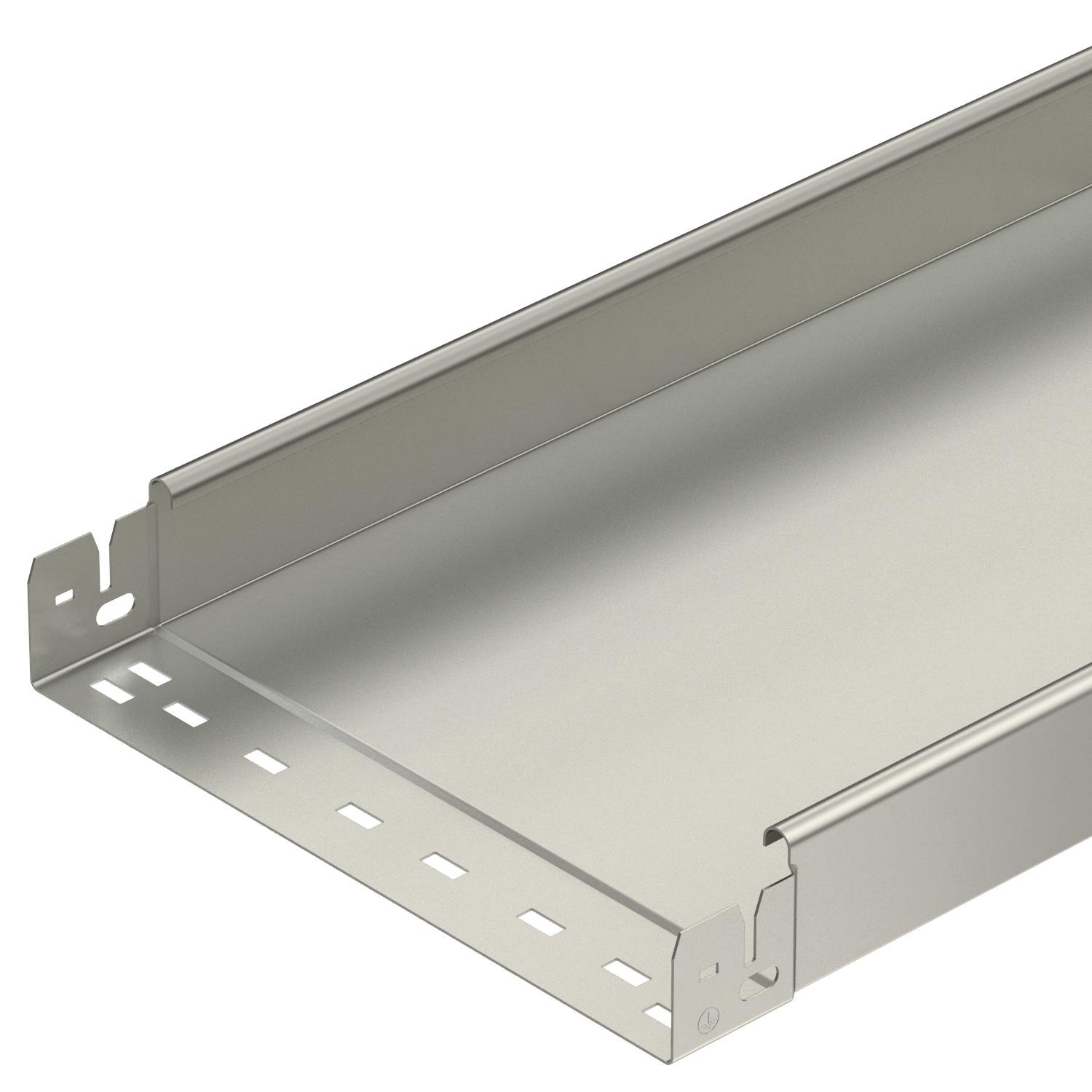

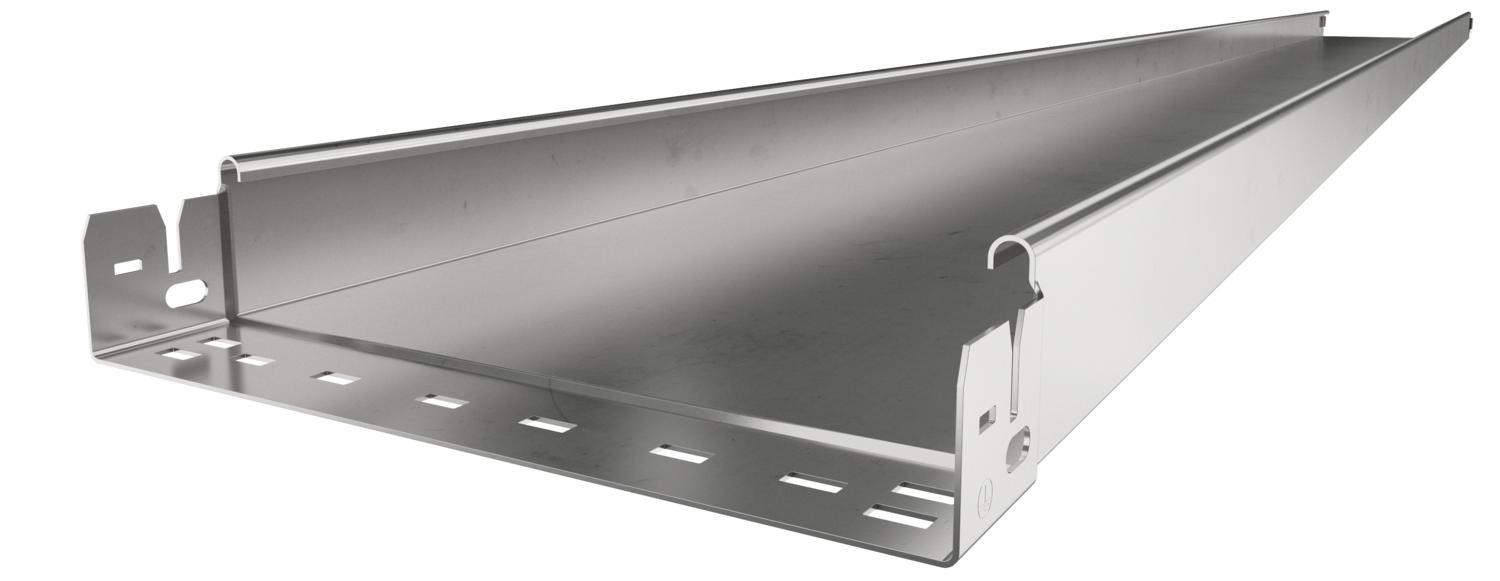

Описание продуктаНеперфорированный кабельный лоток с интегрированной системой быстрого монтажа. Полезная длина кабельного лотка в собранном состоянии составляет 3 000 мм.
Сплошное уравнивание потенциалов обеспечивается без дополнительных деталей.
-
- Технические данные
-
Технические характеристики
Боковая перфорация нет Вид соединителя кабеленесущей системы Крепление защелкиванием Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Нержавеющая сталь 1.4301 (304) Монтажное отверстие в основании нет Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции нет Полезная длина 3000 mm Полезное поперечное сечение 5800 mm² Полезное поперечное сечение 58 cm² Размер 60x100x3050 С крышкой нет Серия продукции Серия SKSM Соответствует требованиям Директивы ROHS да Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1,5 mm Цвет цвета нержавеющей стали Размеры
Высота 60 mm Длина 3050 mm Размер B 100 mm Ширина 100 mm Нагрузки
Расстояние между опорами 1,0 м 1,9 kN/m Расстояние между опорами 2,5 м 1,1 kN/m Расстояние между опорами 3,0 м 0,55 kN/m Расстояние между опорами: 1,5 м. 2,6 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 17,4196 kg CO₂e Declared Unit Метр Declared Unit Quantity 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 17,4196 кг CO2e / 1 Метр Технические данные

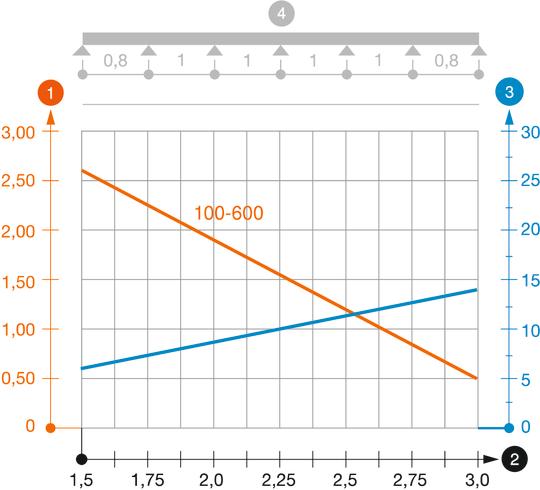

Диаграмма нагрузки на кабельный лоток типа SKSMU 60
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Комплект продольных соединителей Magic
KTSMV 610 A2 6068958 1 Штук
Угловая секция 90° 60 A2
RB 90 610 A2 6036620 1 Штук
Угловая секция с возможностью регулировки угла 60 A2
RB W 610 A2 6037150 1 Штук
Т-образное/крестовое соединение 60 A2
RAA 610 A2 6042311 1 Штук
Т-образная секция 60 A2
RT 610 A2 6038160 1 Штук
Крестообразное ответвление 60 A2
RK 610 A2 7027501 1 Штук
Крышка с поворотным фиксатором
DRL 100 A2 6052878 3 м
Разделительная полочка 60 A2
TSG 60 A2 6062084 3 м
Угловая секция 90° Magic
RBM 90 610 A2 6041180 1 Штук - Загрузки
-
