Центральный потолочный подвес для кабельных лотков с боковой стенкой высотой 60 мм
Артикул, номер 6358764 | EAN 4012196947355
- Описание продукта
-
Описание продуктаЦентральный потолочный подвес для кабельных лотков с закругленной боковой стенкой высотой 60 мм.
Центральный подвес оснащен вращающейся резьбовой втулкой M10. Кабель необходимо прокладывать равномерно (избегать односторонней прокладки).
Центральные подвесы шириной 100, 150 и 200 мм имеют дополнительные отверстия в нижней части для крепления ко дну лотка для сохранения функциональности согласно DIN 4102 часть 12.
-
- Технические данные
-
Размеры

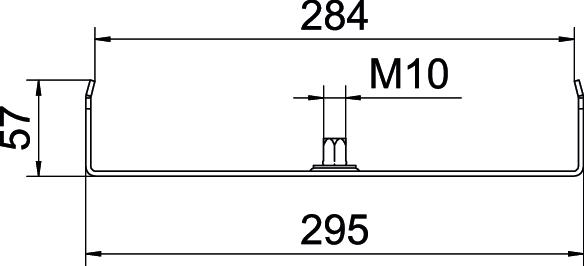

Высота 57 mm Диаметр отверстия 10,5 mm Длина 40 mm для ширины макс. 300 mm для ширины мин. 300 Исполнение Навесной Материал Сталь Нагрузка (F) кН 0,2 kN Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Подходит для метрического стержня с резьбой 10 Размер B300mm Размер b 284 mm Размер B 295 mm Размер B1 284 mm Регулируемый нет Углеродный след CO2 (GWP) от колыбели до ворот 1,1399 кг CO2e / 1 Шт. Цвет цинковый Ширина 16 in Ширина 300 mm - Все виды
-
Все виды
- Загрузки
-
Техническая спецификация MAH 60 300 FT / 6358764 , 0.15MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС MAH 60 300 FT / 6358764 , 0.10MB , pdfREACH Декларация соответствия MAH 60 300 FT / 6358764 , 0.12MB , pdfRoHS Декларация соответствия MAH 60 300 FT / 6358764 , 0.12MB , pdfИнструкции по монтажу Mounting instructions, U support systems , 1.73MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdfИнструкции по монтажу Mounting instructions, universal systems , 2.12MB , pdf
