Указание: Этот товар снят с производства. Последующий товар можно найти здесь: 2003822 / Монтажная коробка для установки в полую стену 47, двойная

Двойная монтажная коробка для полых стен 50 | 68 | 68 | 20 мм | 14

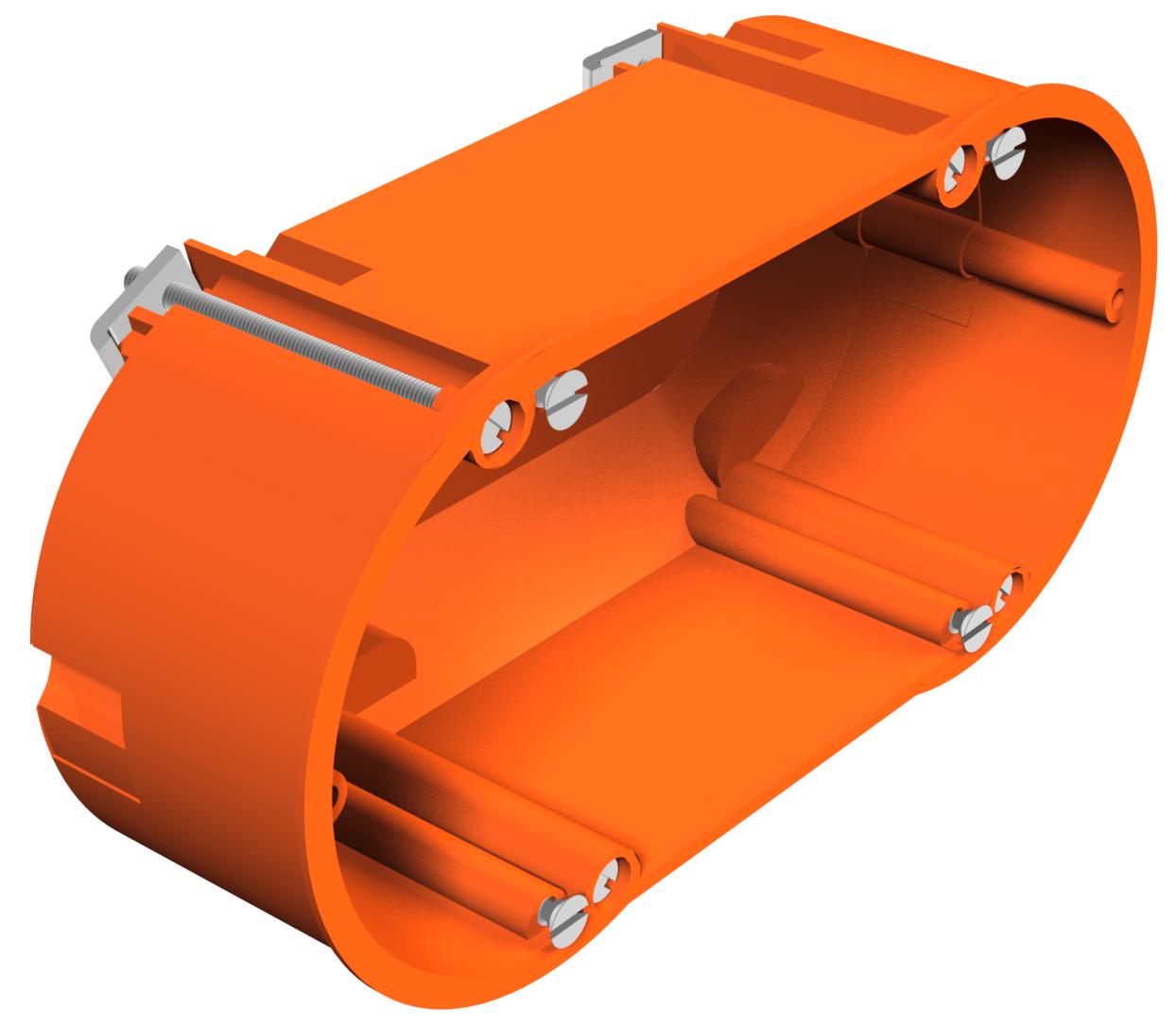

Двойная монтажная коробка для полых стен

Артикул, номер 2003422 | EAN 4012195032830

Артикул, номер / Типы	2003422 / HG 60 2

Высота	50 mm

Диаметр	68 mm

Диаметр фрезерного отверстия	68 mm

Для труб диаметром	20 мм

Количество вводов	14

Описание продукта

Описание продукта

Двойная коробка, для 2 устройств или одного двойного устройства, с 4 винтами. Размеры согласно DIN 49073-1, для пластин толщиной 7 – 35 мм. Стандартное расстояние 71 мм, 14 мембранных отверстий для проводов NYM, линий передачи данных и труб Ø 20 мм, степень защиты IP30.
Согласно IEC 61670-1, IEC 61670-22 и DIN 49073-1.

Технические данные

Технические характеристики

Ввод сзади	да
Вводы труб Ø 20 мм	1
Вид защиты	IP30
Вид прохода через корпус	Предварительная штамповка
воздухонепроницаемая	нет
Высота	50 mm
Высота пола мин.	50 mm
Диаметр	68 mm
Диаметр фрезерного отверстия	68 mm
Длина	138 mm
Для труб диаметром	20 мм
Зазор винтов прибора	60 mm
Количество вводов	14
Комплектация	без
Крепление крышки	Не подходит
Крепление устройств	Болты
Крышка	без
макс. Поперечное сечение	2,5 mm²
Материал	Полипропилен
Не содержит галогенов	да
Номинальное сечение макс.	2,5 mm²

Номинальное сечение мин.	1,5 mm²
Пломбируемая	нет
Повышение живучести конструкции	без
Подходит для пластин толщиной макс.	35 mm
Подходит для пластин толщиной мин.	7 mm

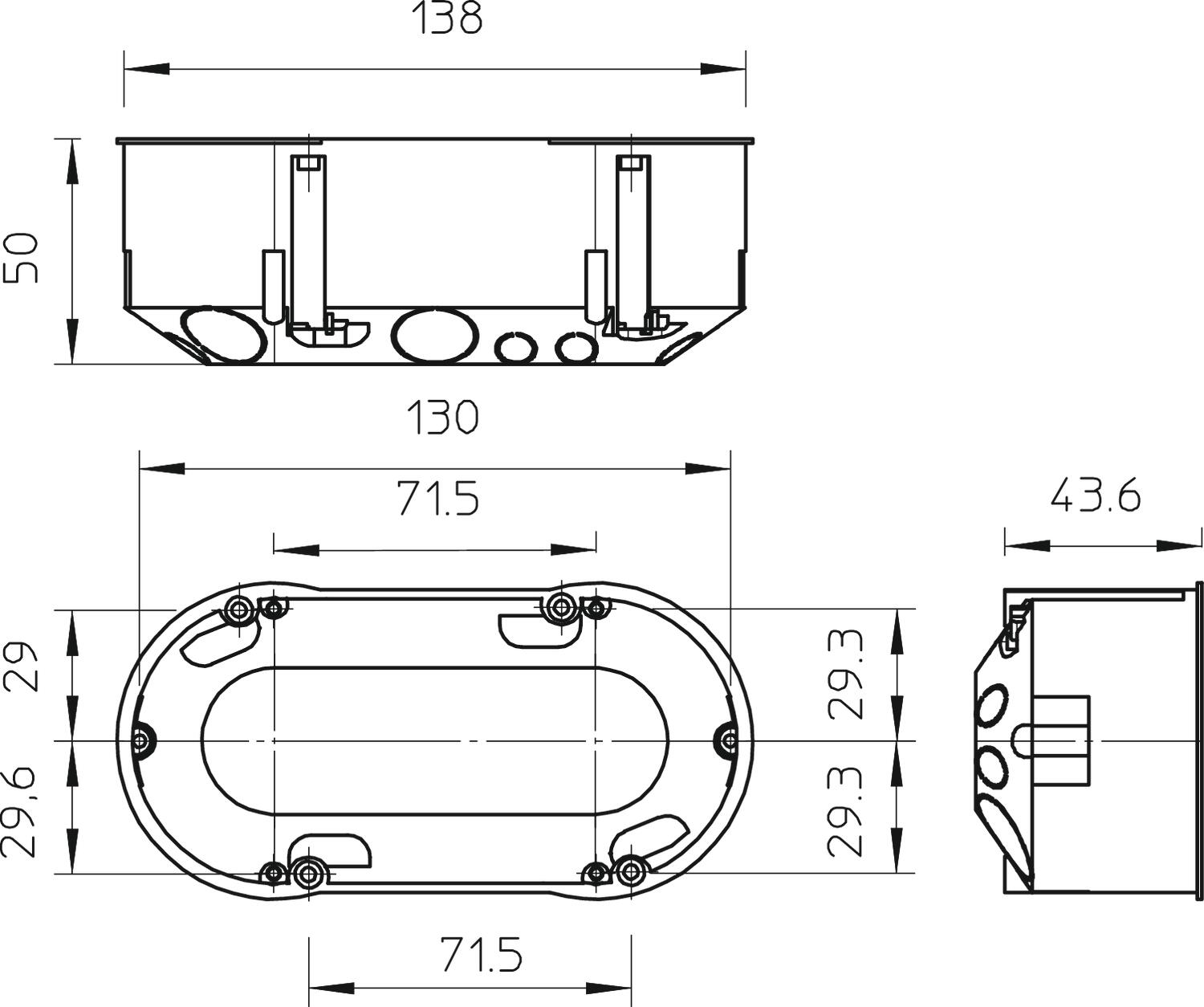

Размер	138x68x50
Расчетное напряжение	400 V
С винтами	да
С переходником	без
С экранированием	нет
Со скобами	нет
Способ ввода	мембранных вводов для проводов NYM, кабелей и труб Ø 20 мм
Трудновоспламеняющийся	согласно VDE 0471/DIN 695 части 2-1, температура при испытании 850 °C
Углеродный след CO₂ (GWP) от колыбели до ворот	0,1653 кг CO₂e / 1 Шт.
Ударопрочность	нет
Форма	Овальный
Цвет	оранжевый
Число вставок	2
Ширина	68 mm
Электрические вводы	14
