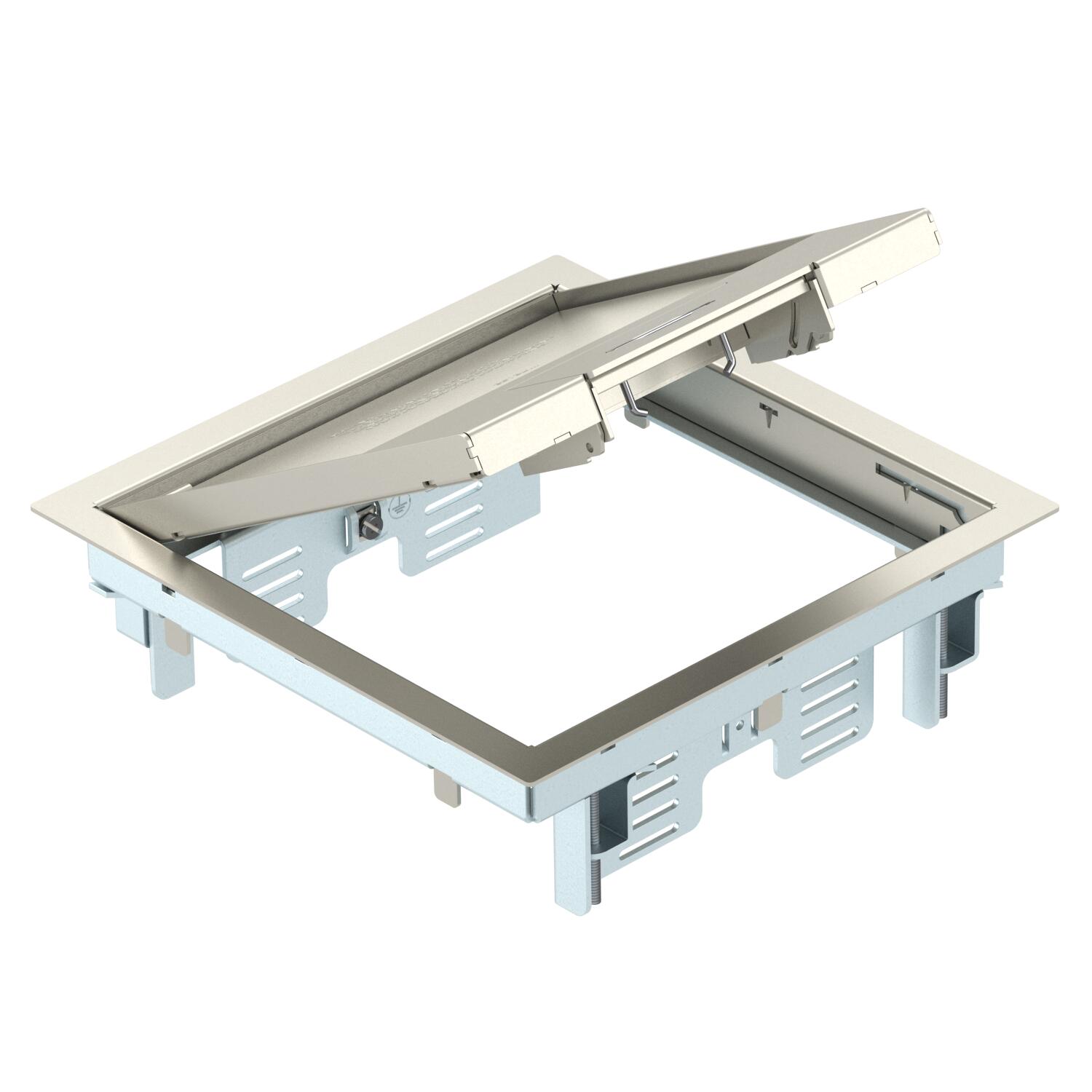

Электромонтажный лючок GES4M-2 с ручкой
Артикул, номер 7405191 | EAN 4012196028726
- Описание продукта
-
Описание продуктаРезервуар прибора с рукояткой для макс. 6 отдельных приборов серии Modul 45 в 2 универсальных кронштейнах UT3, применение в системах каналов и системных полах во внутренних помещениях.Фиксирующая направляющая из оцинкованного стального листа
Электромонтажный лючок GES2, с ручкой, 1-секционный, для установки монтажной коробки MT4. Могут быть установлены 2 накладки APMT2.
Подходит для установки до четырех электроустановочных механизмов с центральной монтажной пластиной 50 мм.
-
- Технические данные
-
Технические характеристики

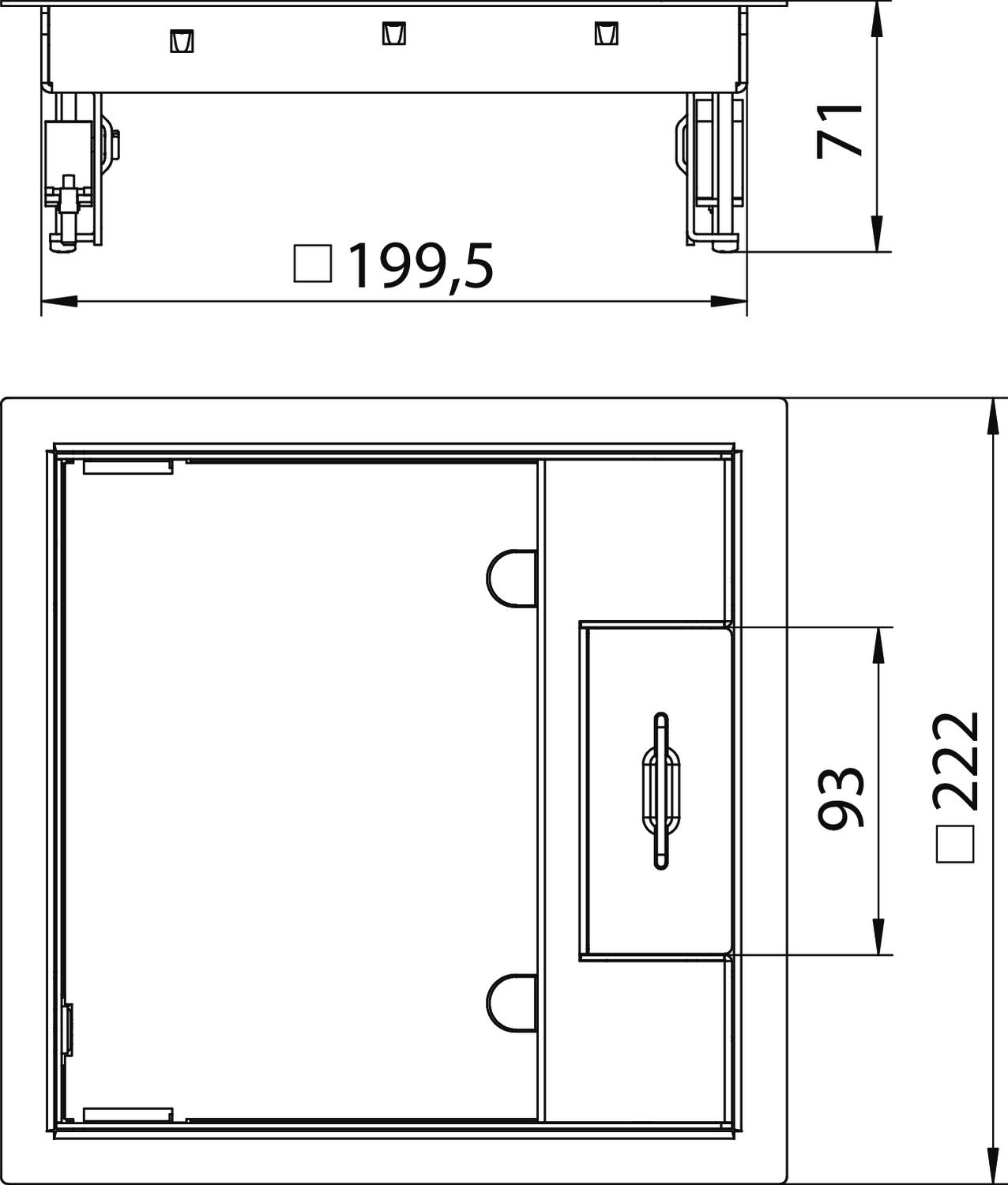

Zulassungen VDE Вертикальная нагрузка, большая поверхность до 5.000 Н Вертикальная нагрузка, небольшая поверхность до 3.000 Н Возможность монтажа уплотнения нет Высота пола мин. 78 mm Диапазон зажима D макс. 61 mm Диапазон зажима D мин. 3 mm Длина 222 mm Длина, монтажный размер 201 mm Длина, наружный размер 222 mm Защитная рамка напольного покрытия да Исполнение квадратные Исполнение с рамкой Защитная рамка для напольного покрытия Количество встраиваемых устройств 6 Количество монтажных коробок 2 Конструкция для тяжелых нагрузок нет Конструкция кабельного вывода Вывод кабеля Коэффициент прочности IK10 Материал Нержавеющая сталь 1.4301 (304) Механизм открывания Ручка Монтажная глубина 78 mm Монтажные рамки для установки монтажных коробок да Номинальный размер монтажных элементов 4 Подходит для закрытого подпольного канала, прокладываемого вровень со стяжкой нет Подходит для канала, прокладываемого под полом да Подходит для монтажа в двойных полах да Подходит для монтажа в пустотных полах да Подходит для подпольного канала, перекрытого слоем стяжки да Подходит для полов с влажным типом уборки нет Размер 223x223x70 С выемкой напольного покрытия да Степень защиты (IP) в нерабочем состоянии IP40 Степень защиты (IP) в режиме пользования IP20 Тип монтажной системы MT3 / GB2 Толщина напольного покрытия, макс. 10 mm Толщины напольного покрытия 5 mm Уборка пола сухой Углеродный след CO2 (GWP) от колыбели до ворот 15,4339 кг CO2e / 1 Шт. Ширина 222 mm Ширина, монтажный размер 201 mm Ширина, наружный размер 222 mm - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Удлинитель растра
GES RV 7407536 2 Штук
Монтажная рамка для телекоммуникационных модулей, длина 165 мм
MTU 2 7407836 1 Штук
Универсальная монтажная коробка UT3, системная длина 165 мм
UT3 45 3 7408723 1 Штук - Загрузки
-
