G-образный проволочный лоток Magic® 125 A2
Артикул, номер 6005556 | EAN 4012195686491
- Описание продукта
-
Описание продуктаG-образный проволочный лоток из стальной проволоки, соединенной методом точечной сварки, с различной высотой боковой стенки и шириной.
Для прямого настенного и потолочного монтажа. Данные по нагрузке при различных способах монтажа предоставляются по запросу.
Магнитное затухание от влияния экрана 15 дБ.
-
- Технические данные
-
Технические характеристики

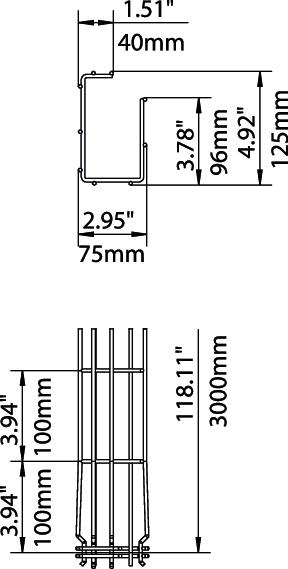

Вид соединителя кабеленесущей системы Крепление защелкиванием Встроенная перегородка без Высота 125 mm Высота 4,92 in Диаметр проволоки 3,9 mm Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Нержавеющая сталь 1.4301 (304) Нержавеющая сталь, протравленная да Поверхность без обработки, дообработанный Повышение живучести конструкции нет Полезное поперечное сечение 6100 mm² Полезное поперечное сечение 61 cm² Размер Н 125 mm Размер 125x75x3000 Размер B 75 mm Размер C 38 mm Размер A 96 mm Расстояние между опорами 1,0 м 0,3 kN/m Расстояние между опорами 1,0 м 0,6 kN/m Расстояние между опорами 2,5 м 0,25 kN/m Расстояние между опорами: 1,5 м. 0,35 kN/m Соединитель безболтовой да Тип испытания под нагрузкой согласно IEC 61537 Тип II Углеродный след CO2 (GWP) от колыбели до ворот 5,4826 кг CO2e / 1 Метр Форма профиля G-образная форма Цвет цвета нержавеющей стали Ширина 2,95 in Ширина 75 mm - Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Стыковой соединитель
GSV 34 A2 6016642 20 Штук
Настенное и напольное крепление А4
WB GR A4 6017164 20 Штук - Загрузки
-
Техническая спецификация G-GRM 125 75 A2 / 6005556 , 0.26MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС G-GRM 125 75 A2 / 6005556 , 0.10MB , pdfREACH Декларация соответствия G-GRM 125 75 A2 / 6005556 , 0.12MB , pdfRoHS Декларация соответствия G-GRM 125 75 A2 / 6005556 , 0.13MB , pdfЭкологическая декларация (EPD) G-GRM 125 75 A2 / 6005556 , 1.48MB , pdfПомощь по выбору GR-Magic® , 0.27MB , pdfИнструкции по монтажу Mounting instructions, mesh cable tray systems , 9.62MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
