G-образный проволочный лоток Magic® 125 G
Артикул, номер 6005541 | EAN 4012195686453
- Описание продукта
-

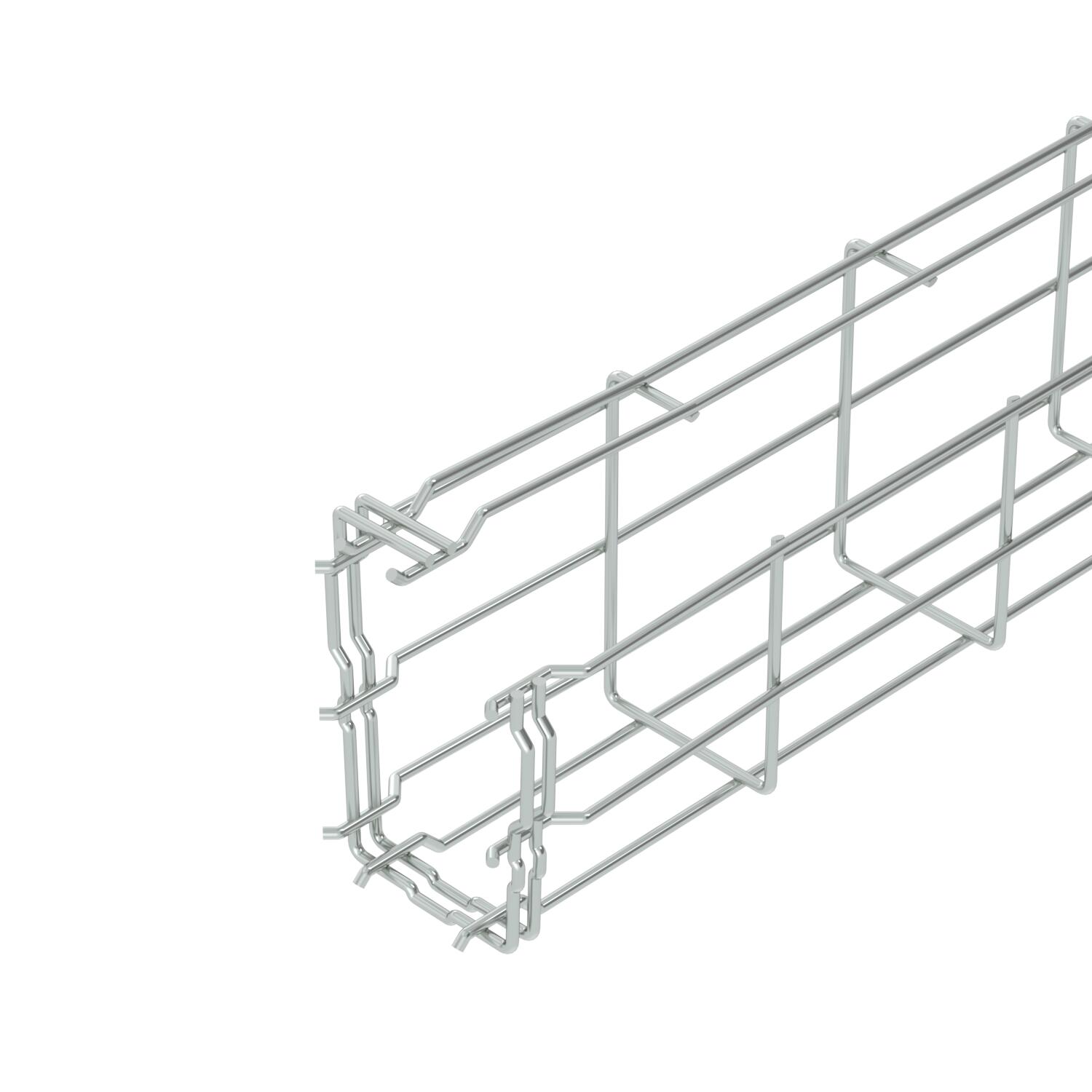

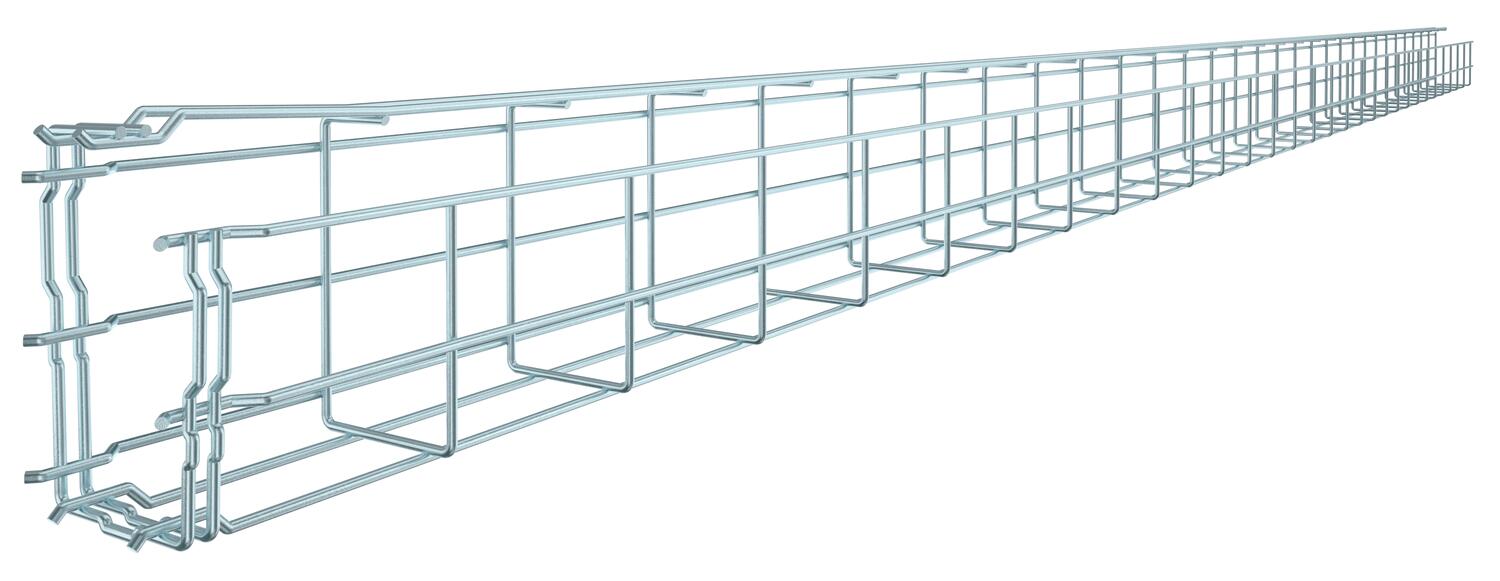

Описание продуктаG-образный проволочный лоток из стальной проволоки, соединенной методом точечной сварки, с различной высотой боковой стенки и шириной.
Для прямого настенного и потолочного монтажа. Данные по нагрузке при различных способах монтажа предоставляются по запросу.
Магнитное затухание от влияния экрана 15 дБ.
-
- Технические данные
-
Технические характеристики
Вид соединителя кабеленесущей системы Крепление защелкиванием Встроенная перегородка без Диаметр проволоки 3,9 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Нержавеющая сталь, протравленная нет Поверхность гальванически оцинкованный Повышение живучести конструкции нет Полезное поперечное сечение 61 cm² Полезное поперечное сечение 6100 mm² Размер 125x75x3000 Соединитель безболтовой да Тип испытания под нагрузкой согласно IEC 61537 Тип II Форма профиля G-образная форма Цвет цинковый Размеры

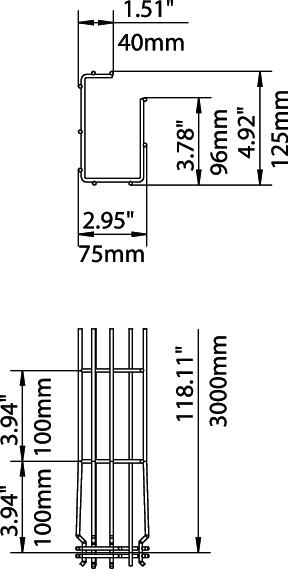

Высота 4,92 in Высота 125 mm Длина 3000 mm Размер Н 125 mm Размер B 75 mm Размер C 38 mm Размер A 96 mm Ширина 75 mm Ширина 2,95 in Нагрузки
Расстояние между опорами 1,0 м 0,3 kN/m Расстояние между опорами 1,0 м 0,6 kN/m Расстояние между опорами 2,5 м 0,25 kN/m Расстояние между опорами: 1,5 м. 0,35 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 2,0574 kg CO₂e Declared Unit (LCA) Метр Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 2,0574 кг CO2e / 1 Метр - Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Соединитель FT
GSV 34 FT 6016634 20 Штук
Настенное и напольное крепление FT
WB GR FT 6017160 20 Штук - Загрузки
-
