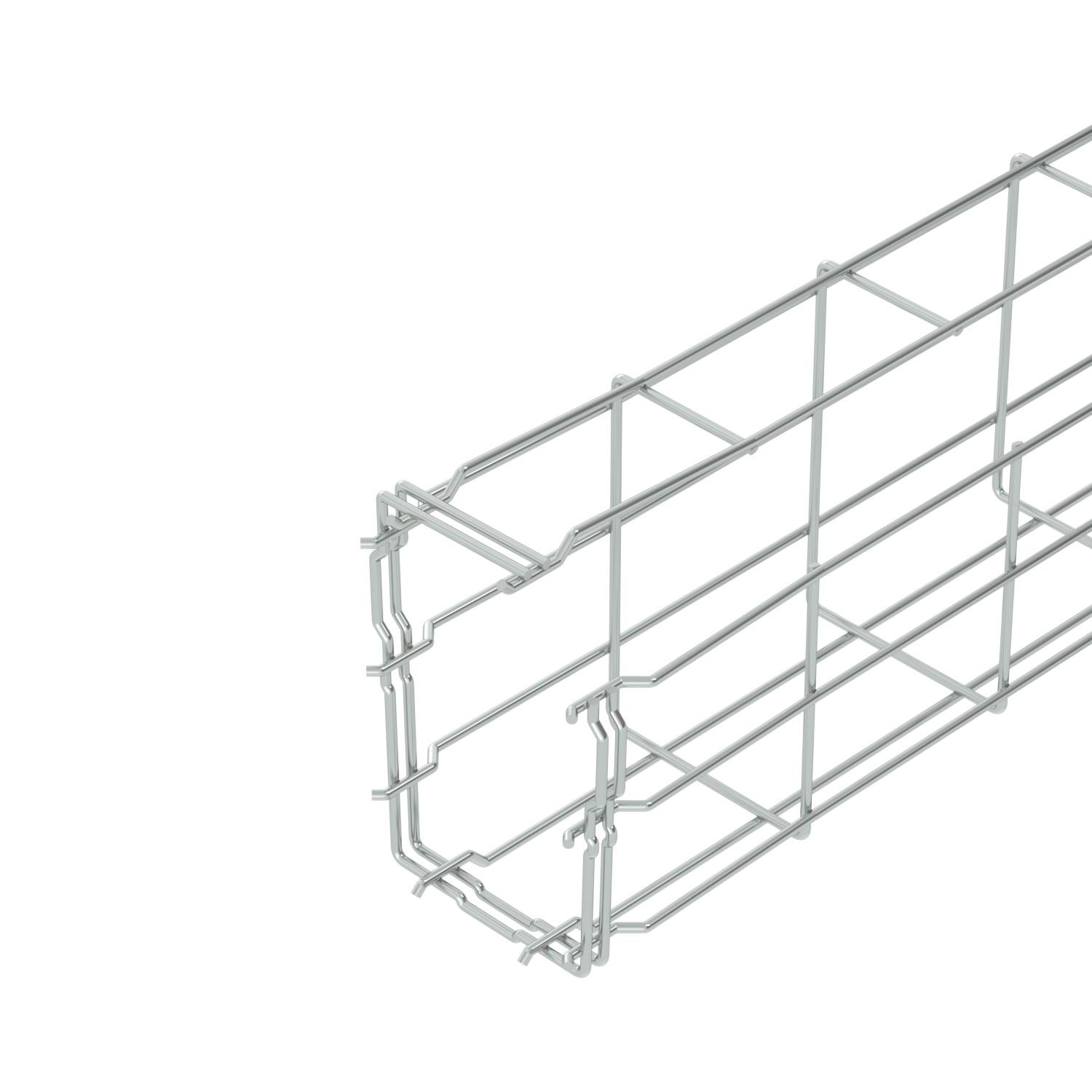

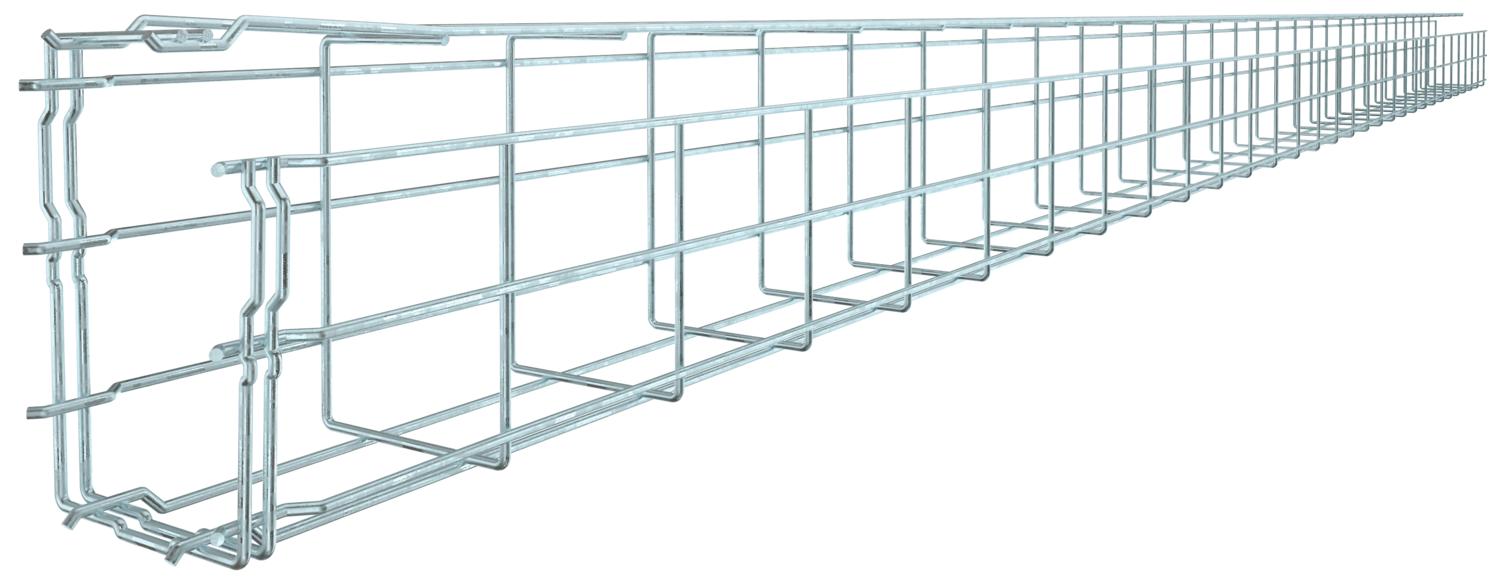

G-образный проволочный лоток Magic® 150 FT

Артикул, номер 6005529 | EAN 4012195686422

6005529 / G-GRM 150 100 FT
3000 mm
100 mm
150 mm
3,9 mm
107 cm²
да
Описание продукта
Описание продукта
G-образный проволочный лоток из стальной проволоки, соединенной методом точечной сварки, с различной высотой боковой стенки и шириной.

Для прямого настенного и потолочного монтажа. Данные по нагрузке при различных способах монтажа предоставляются по запросу.


Магнитное затухание от влияния экрана 15 дБ.
  • Communautés Européennes, подтверждение соответствия директивам ЕС
Технические данные

Технические характеристики

Вид соединителя кабеленесущей системы Крепление защелкиванием
Встроенная перегородка без
Высота 150 mm
Высота 5,91 in
Диаметр проволоки 3,9 mm
Длина 3000 mm
Конструкция для больших расстояний нет
Конструкция соединителей Встроенный соединитель
Материал Сталь
Нержавеющая сталь, протравленная нет
Поверхность Горячее цинкование методом погружения
Повышение живучести конструкции да
Полезное поперечное сечение 107 cm²
Полезное поперечное сечение 10700 mm²

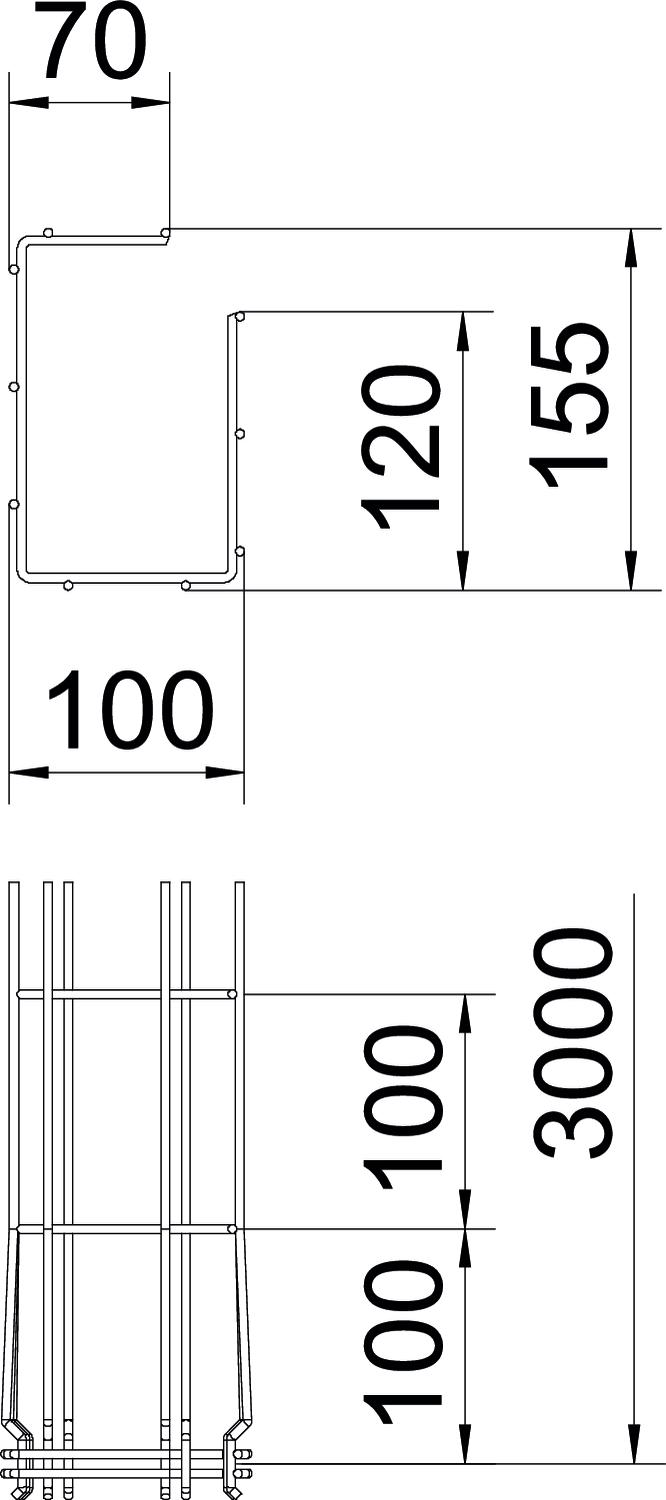

Размер Н 155 mm
Размер 150x100x3000
Размер B 100 mm
Размер C 68 mm
Размер A 120 mm
Расстояние между опорами 1,0 м 0,35 kN/m
Расстояние между опорами 1,0 м 0,6 kN/m
Расстояние между опорами 2,5 м 0,3 kN/m
Расстояние между опорами: 1,5 м. 0,5 kN/m
Соединитель безболтовой да
Тип испытания под нагрузкой согласно IEC 61537 Тип II
Углеродный след CO2 (GWP) от колыбели до ворот 2,7376 кг CO2e / 1 Метр
Форма профиля G-образная форма
Цвет цинковый
Ширина 3,94 in
Ширина 100 mm
Все виды

Все виды

Типы Длина Ширина Высота Диаметр проволоки Полезное поперечное сечение Повышение живучести конструкции Артикул, номер Количество Наименьшая единица продажи
G-GRM 150 100 FT 3000 mm 100 mm 150 mm 3,9 mm 107 cm² да 6005529
3 м
Принадлежности

Монтажные принадлежности

Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Соединитель FT Соединитель FT GSV 34 FT 6016634
20 Штук

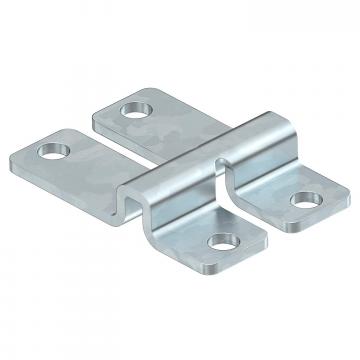

Настенное и напольное крепление FT Настенное и напольное крепление FT WB GR FT 6017160
20 Штук
