Кабельный лоток для монтажа светильников
Артикул, номер 6055810 | EAN 4012196943876
- Описание продукта
-

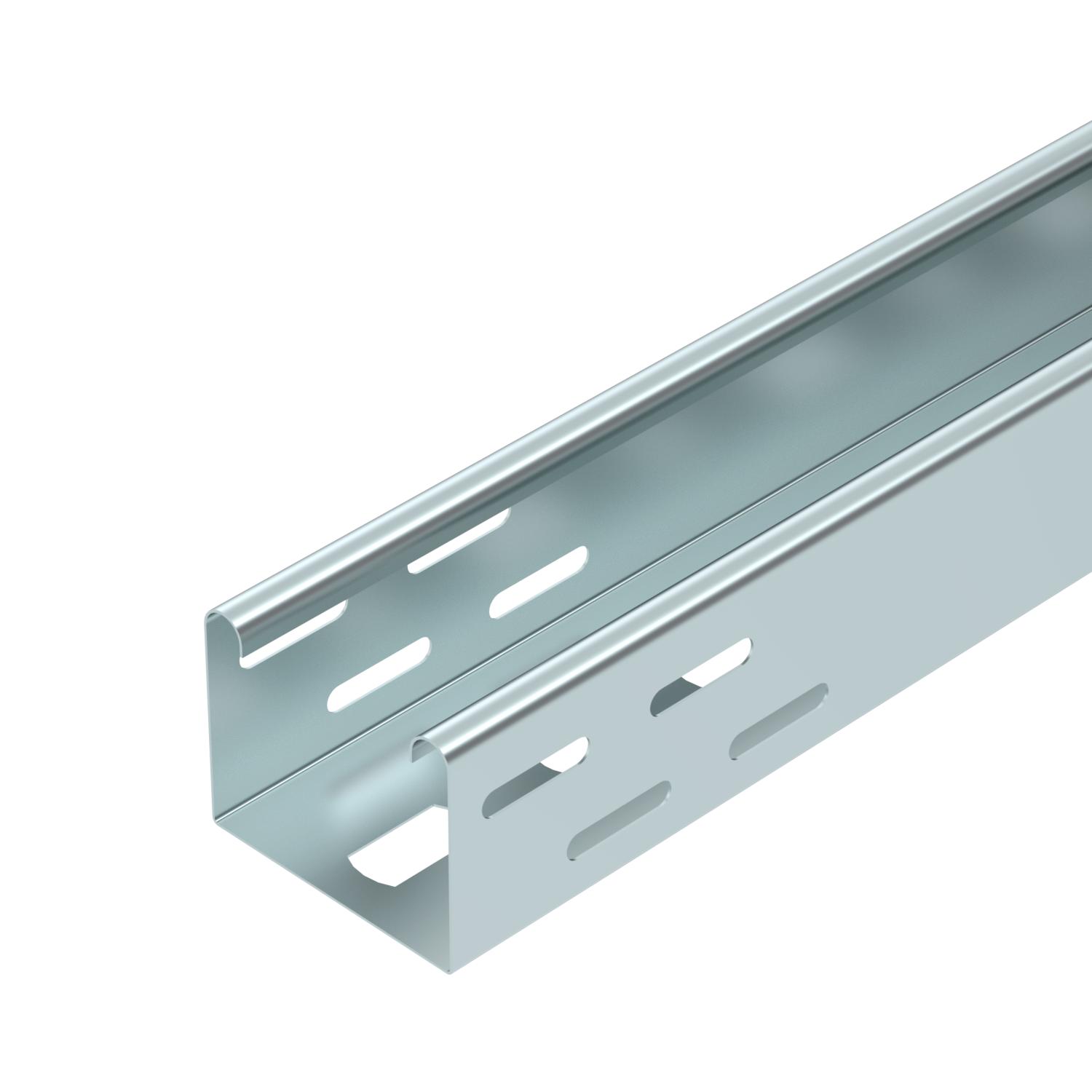

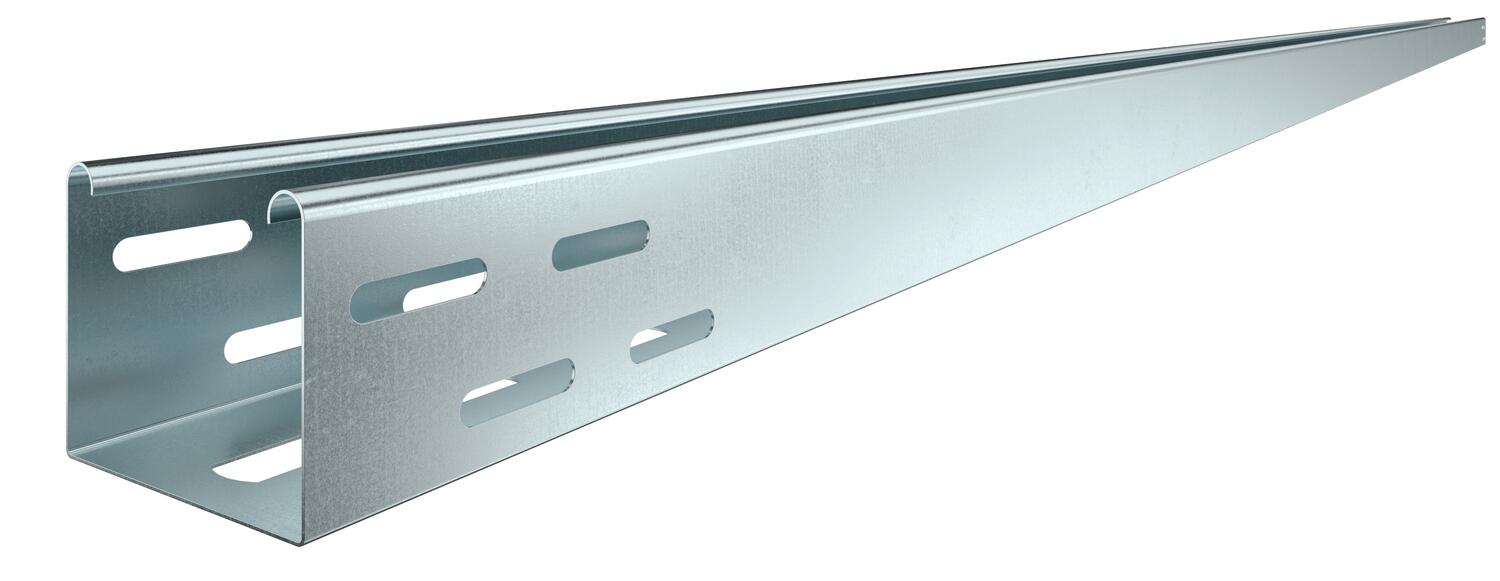

Описание продуктаКабельный лоток с перфорированным основанием для крепления светильников и прокладки кабеля.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики

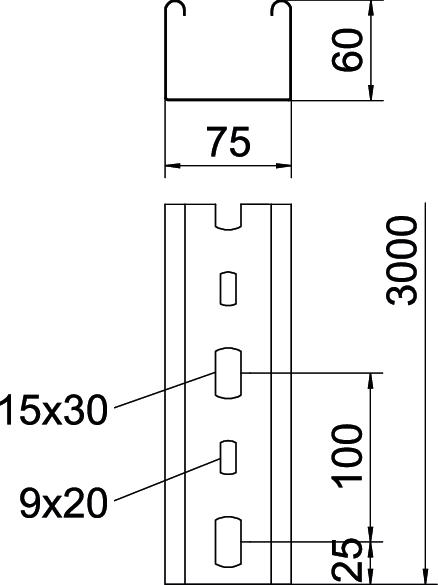

Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 60 mm Длина 3000 mm Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Полезное поперечное сечение 42 cm² Размер 60x75x3000 Расстояние между опорами 1,0 м 0,55 kN/m Расстояние между опорами 2,5 м 0,35 kN/m Расстояние между опорами 3,0 м 0,25 kN/m Расстояние между опорами: 1,5 м. 0,8 kN/m Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,75 mm Углеродный след CO2 (GWP) от колыбели до ворот 2,7973 кг CO2e / 1 Метр Цвет цинковый Ширина 75 mm Технические данные

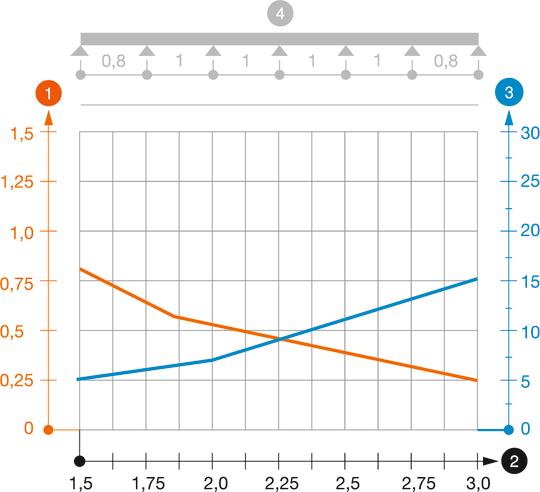

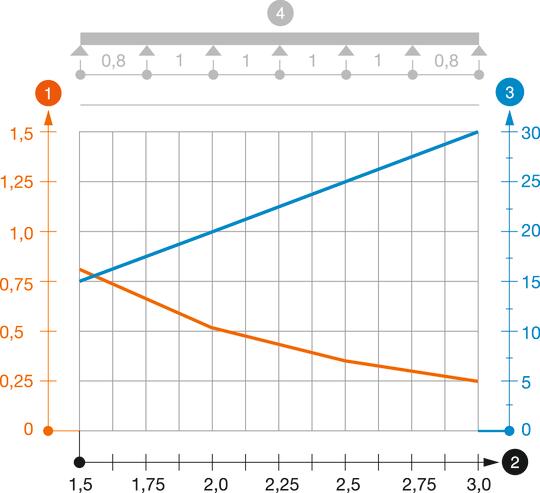

Диаграмма нагрузки на кабельный лоток для монтажа светильников LTR
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка с поворотным фиксатором FS
DRL 075 FS 6052029 3 м
Комплект продольных соединителей
RV 607 FS 6068150 10 Штук

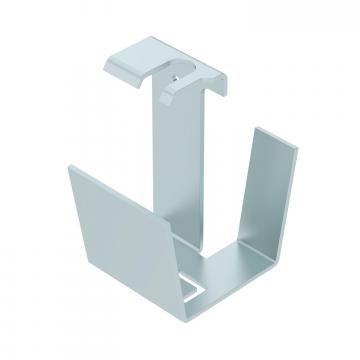

Центральный потолочный подвес для крепления светильников FS
MAH LTR FS 6358810 25 Штук - Загрузки
-
