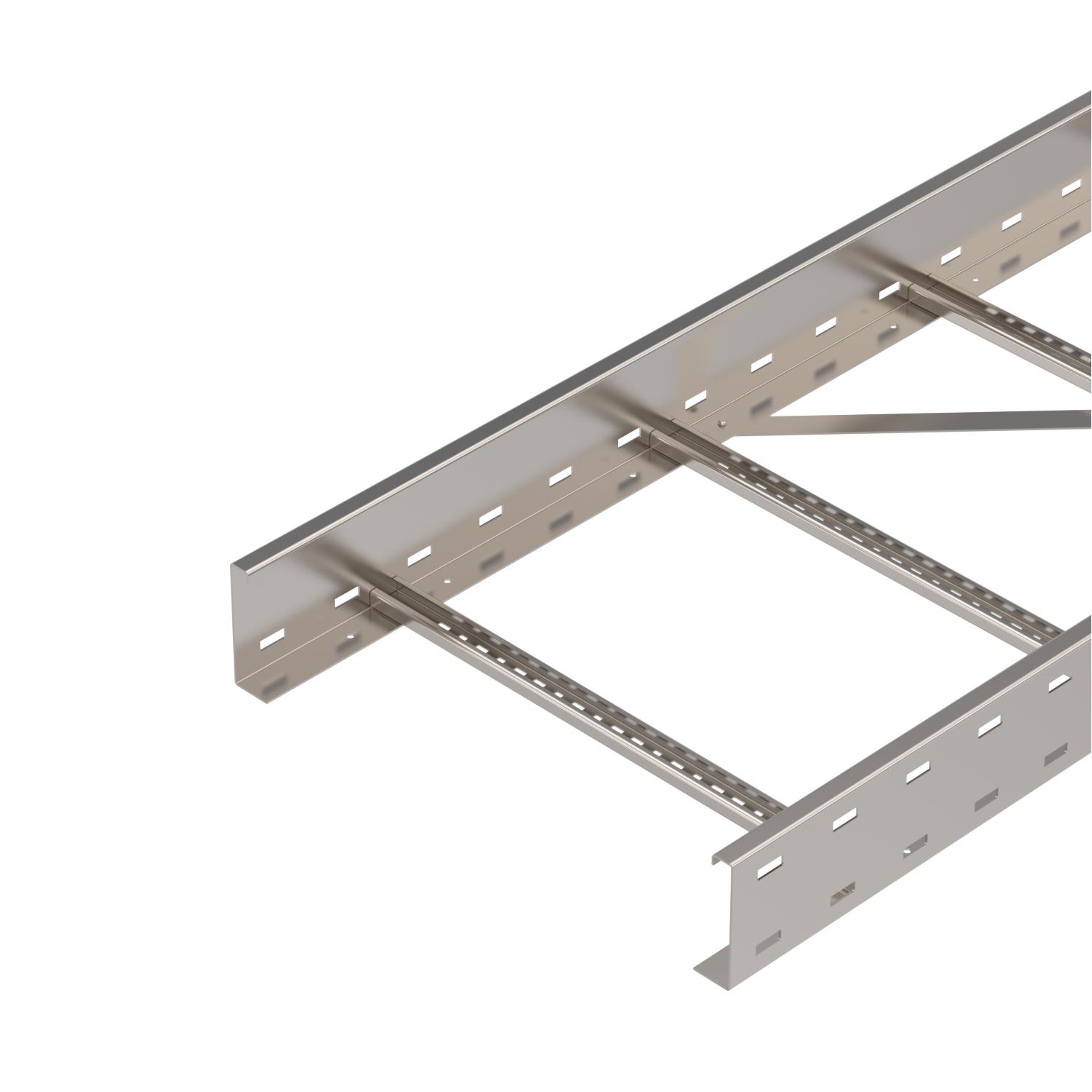

Кабельный лоток лестничного типа для больших расстояний WKLG 110 A4
Артикул, номер 6311231 | EAN 4012195866329
- Описание продукта
-
Описание продуктаКабельный лоток лестничного типа для больших расстояний с перфорированной боковой перекладиной с боковыми стенками высотой 110 мм. Крепление кабелей и проводов при помощи зажимной скобы, тип 2056.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.
Продольные соединители типа WRVL 110 заказываются отдельно.
-
- Технические данные
-
Технические характеристики

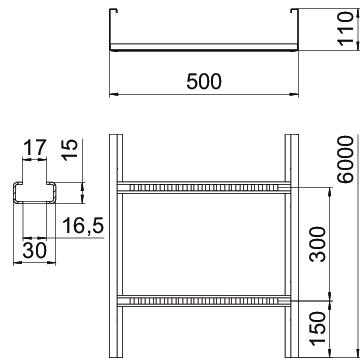

Боковая перфорация да Высота 110 mm Длина 6000 mm Конструкция бокового профиля Профиль (открытый) Конструкция для больших расстояний да Конструкция перекладин Профиль перфорированный Крепление перекладины Полностью заклепан Материал Нержавеющая высококачественная сталь 1.4571 Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции нет Полезное поперечное сечение 471 cm² Полезное поперечное сечение 47100 mm² Размер 110x500x6000 Размер B 500 mm Размер шлица, перекладина 17,00 Размер L 6000 mm Расстояние между опорами 3,0 м 2,3 kN/m Расстояние между опорами 3,5 м 1,9 kN/m Расстояние между опорами 4,0 м 1,6 kN/m Расстояние между опорами 4,5 м 1,33 kN/m Расстояние между опорами 5,0 м 1,1 kN/m Расстояние между опорами 6,0 м 0,8 kN/m Расстояние между опорами 7,0 м 0,4 kN/m Толщина борта 2 mm Углеродный след CO2 (GWP) от колыбели до ворот 32,0228 кг CO2e / 1 Метр Цвет цвета нержавеющей стали Ширина 500 mm Технические данные
Диаграмма нагрузки на кабельный лоток лестничного типа для больших расстояний WKLG 110
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный соединитель A4
WRVL 110 A4 6091234 2 Штук
Угловой соединитель 110 A4
WRWVK 110 A4 6091397 2 Штук
Шарнирный соединитель A4
WRGV 110 A4 6091343 2 Штук
Угловая секция 90° 110 A4
WLB 90 115 A4 6312556 1 Штук
Т-образная секция 110 A4
WLT 1150 A4 6312821 1 Штук - Загрузки
-
Техническая спецификация WKLG 1150 A4 / 6311231 , 0.30MB , pdfДекларация соответствия ЕС WKLG 1150 A4 / 6311231 , 0.10MB , pdfЗаявление о соответствии для Великобритании WKLG 1150 A4 / 6311231 , 0.09MB , pdfREACH Декларация соответствия WKLG 1150 A4 / 6311231 , 0.12MB , pdfRoHS Декларация соответствия WKLG 1150 A4 / 6311231 , 0.13MB , pdfЭкологическая декларация (EPD) WKLG 1150 A4 / 6311231 , 1.48MB , pdfИнструкции по монтажу Wide span cable ladders , 7.96MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
