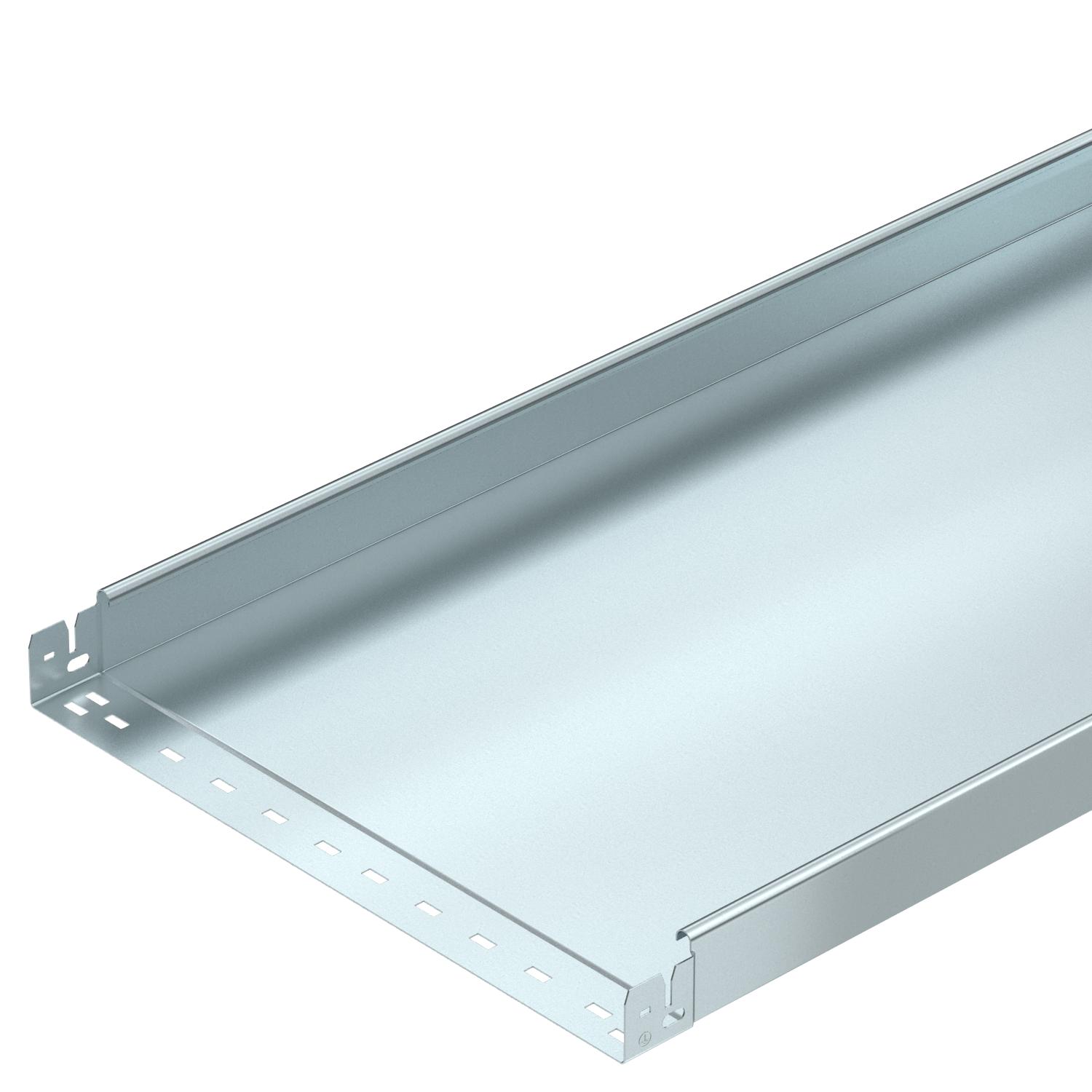

Кабельный лоток MKS-Magic® неперфорированный
Артикул, номер 6059241 | EAN 4012195831396
- Описание продукта
-
Описание продуктаНеперфорированный кабельный лоток с интегрированной системой быстрого монтажа. Полезная длина кабельного лотка в собранном состоянии составляет 3 000 мм.
-
- Технические данные
-
Технические характеристики
Боковая перфорация нет Вид соединителя кабеленесущей системы Крепление защелкиванием Высота 60 mm Длина 3050 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Монтажное отверстие в основании нет Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезная длина 3000 mm Полезное поперечное сечение 29800 mm² Полезное поперечное сечение 298 cm² Размер 60x500x3050 Размер B 500 mm Расстояние между опорами 1,0 м 1 kN/m Расстояние между опорами 1,75 м 1,25 kN/m Расстояние между опорами 2,5 м 0,5 kN/m Расстояние между опорами: 1,5 м. 1,5 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1 mm Углеродный след CO₂ (GWP) от колыбели до ворот 11,7187 кг CO₂e / 1 Метр Цвет цинковый Ширина 500 mm Технические данные
Диаграмма нагрузки на кабельный лоток типа MKSMU 60
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Комплект продольных соединителей Magic
KTSMV 650 FS 6068924 1 Штук
Угловая секция 45° 60 FS
RB 45 650 FS 6036110 1 Штук
Угловая секция 90° 60 FS
RB 90 650 FS 6036570 1 Штук
Угловая секция с возможностью регулировки угла 60 FS
RB W 650 FS 6037110 1 Штук
Т-образное/крестовое соединение 60 FS
RAA 650 FS 6042121 1 Штук
Т-образная секция 60 FS
RT 650 FS 6038110 1 Штук
Крестообразное ответвление 60 FS
RK 650 FS 7027319 1 Штук
Крышка с поворотным фиксатором
DRL 500 FS 6052509 3 м
Разделительная полочка 60 FS
TSG 60 FS 6062068 3 м
Угловая секция 45° Magic 60 FS
RBM 45 650 FS 6041050 1 Штук
Угловая секция 90° Magic
RBM 90 650 FS 6041140 1 Штук - Загрузки
-
Техническая спецификация MKSMU 650 FS / 6059241 , 0.30MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС MKSMU 650 FS / 6059241 , 0.11MB , pdfЭкологическая декларация (EPD) MKSMU 650 FS / 6059241 , 1.48MB , pdfЗаявление о соответствии для Великобритании MKSMU 650 FS / 6059241 , 0.09MB , pdfREACH Декларация соответствия MKSMU 650 FS / 6059241 , 0.12MB , pdfRoHS Декларация соответствия MKSMU 650 FS / 6059241 , 0.12MB , pdfРазрешение на использование знаков VDE symbol approval KTS Magic , 0.18MB , pdfИнструкции по монтажу Latchable Magic cable tray systems , 11.95MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
