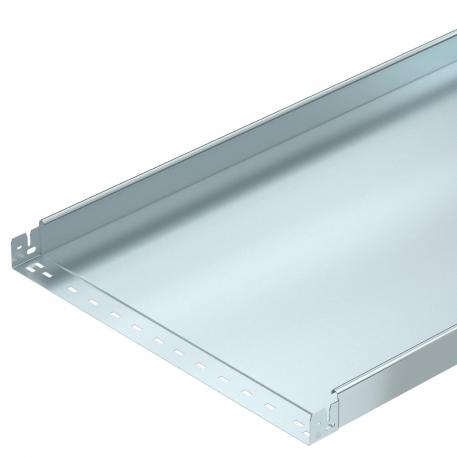

Кабельный лоток MKS-Magic® неперфорированный
Артикул, номер 6059243 | EAN 4012195831402
- Описание продукта
-
Описание продуктаНеперфорированный кабельный лоток с интегрированной системой быстрого монтажа. Полезная длина кабельного лотка в собранном состоянии составляет 3 000 мм.
-
- Технические данные
-
Технические характеристики
Боковая перфорация нет Вид соединителя кабеленесущей системы Крепление защелкиванием Высота 60 mm Длина 3050 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Монтажное отверстие в основании нет Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезная длина 3000 mm Полезное поперечное сечение 358 cm² Полезное поперечное сечение 35800 mm² Размер 60x600x3050 Размер B 600 mm Расстояние между опорами 1,0 м 1 kN/m Расстояние между опорами 1,75 м 1,25 kN/m Расстояние между опорами 2,5 м 0,5 kN/m Расстояние между опорами: 1,5 м. 1,5 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1 mm Углеродный след CO₂ (GWP) от колыбели до ворот 13,5564 кг CO₂e / 1 Метр Цвет цинковый Ширина 600 mm Технические данные
Диаграмма нагрузки на кабельный лоток типа MKSMU 60
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Комплект продольных соединителей Magic
KTSMV 660 FS 6068926 1 Штук
Угловая секция 45° 60 FS
RB 45 660 FS 6036113 1 Штук
Угловая секция 90° 60 FS
RB 90 660 FS 6036572 1 Штук
Угловая секция с возможностью регулировки угла 60 FS
RB W 660 FS 6037112 1 Штук
Т-образное/крестовое соединение 60 FS
RAA 660 FS 6042123 1 Штук
Т-образная секция 60 FS
RT 660 FS 6038112 1 Штук
Крестообразное ответвление 60 FS
RK 660 FS 7027321 1 Штук
Крышка с поворотным фиксатором
DRL 600 FS 6052606 3 м
Разделительная полочка 60 FS
TSG 60 FS 6062068 3 м
Угловая секция 45° Magic 60 FS
RBM 45 660 FS 6041052 1 Штук
Угловая секция 90° Magic
RBM 90 660 FS 6041142 1 Штук - Загрузки
-
