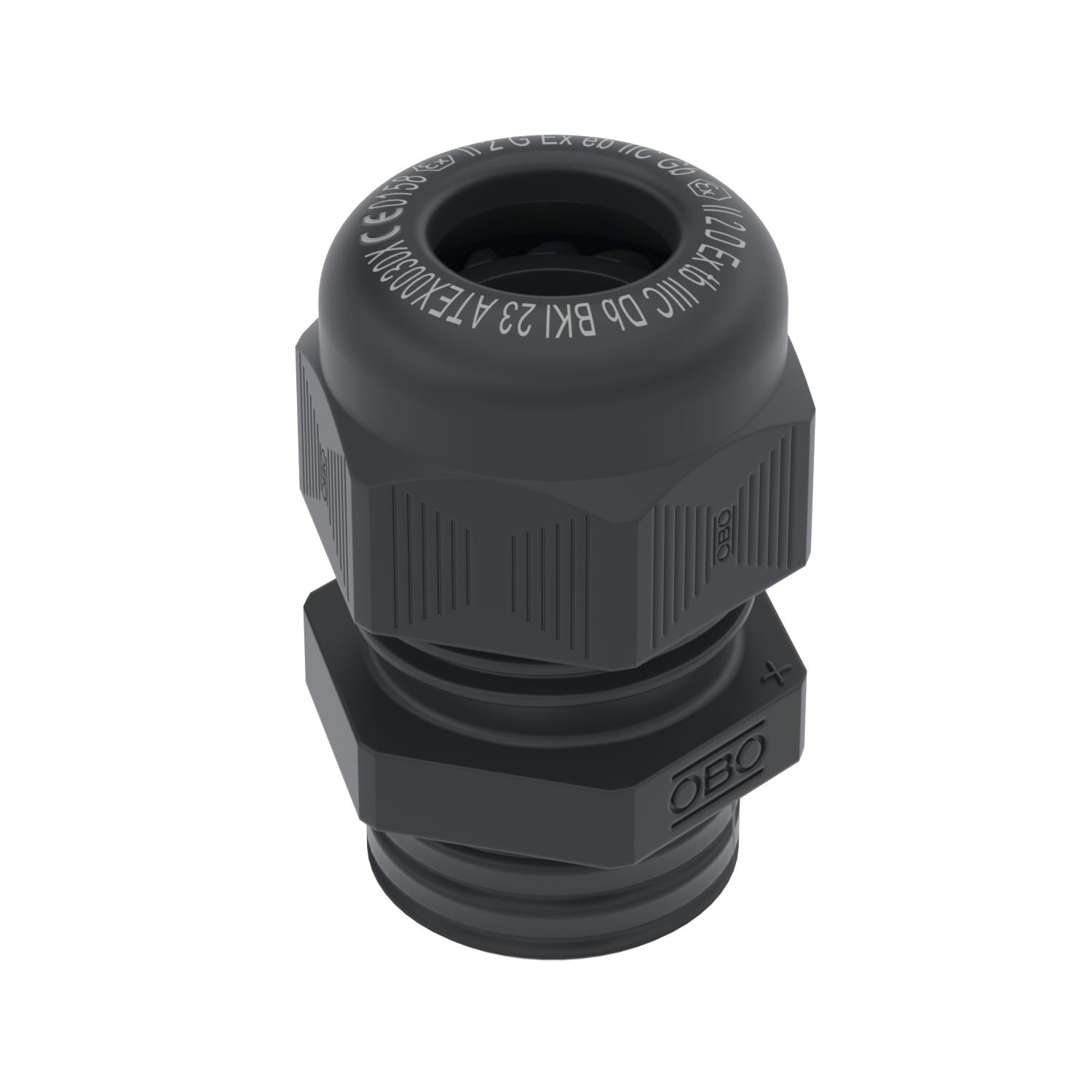

Кабельный ввод для взрывоопасных зон, метрическая резьба
Артикул, номер 2050323 | EAN 4012195594734
- Описание продукта
-
Описание продуктаКабельный ввод, имеющий удостоверение проверки по образцу EG, для приборов и систем защиты для использования во взрывоопасных областях.
Директива 94/9/ЕС Номер удостоверения проверки по образцу EG: PTB 99 ATEX 3112X и ... 3113X.
Жесткий кабельный ввод с колпачковой гайкой с большим диапазоном плотности, а также разгрузкой от натяжения и защитой от скручивания для удовлетворения высоких требований плотности.
Уплотнительное кольцо из хлоропрена/нитрилового каучука, заостренное уплотнительное ребро, при этом не требуется уплотнительное кольцо соединительной резьбы, протестировано согласно VDE 0619.
Вид защиты IP 68 при 5 барах.
-
- Технические данные
-
Технические характеристики

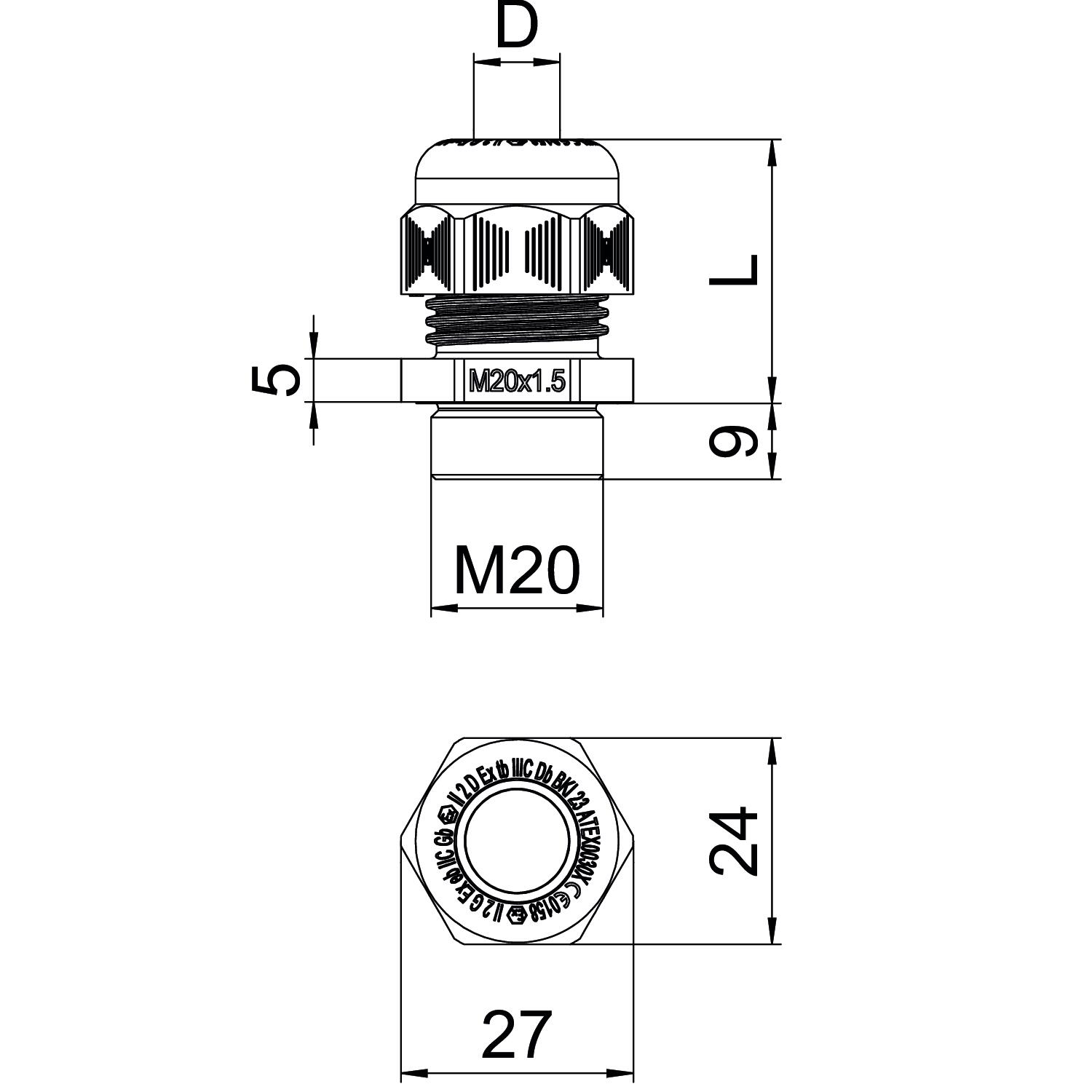

взрывозащищённый да Вид защиты IP68 Вид резьбы Метрический Вид уплотнения Уплотнительное кольцо Возможность разгрузки от усилий натяжения нет Диапазон плотности D макс. 12 mm Диапазон плотности D мин. 7 mm Диапазон рабочих температур макс. 40 °C Диапазон рабочих температур мин. -10 °C Длина резьбы 9 mm Для взрывоопасной зоны yes Для взрывоопасной зоны с газом 1, 2 Для взрывоопасной зоны с пылью 21, 22 защита от прогибания нет Исполнение прямой Кабельный ввод для плоского кабеля нет Материал Полиамид Не содержит галогенов да Нестабильный момент вращения 4 Nm Номинальный размер метрической резьбы 20 Размер L макс. 30 mm Размер L1 мм 9 mm Размер L мин. 23 mm Размер M20 Размер E 27 mm Размер G M20 mm Размер L2 5 mm Размер под ключ 24 Разъемное болтовое соединение нет Резьба M20 x 1,5 С контргайкой нет Углеродный след CO2 (GWP) от колыбели до ворот 0,0469 кг CO₂e / 1 Шт. Ударопрочность нет Универсальное уплотнение нет Усилено стекловолокном нет Цвет черный Шаг резьбы 1,5 mm Шестигранник, угловой размер 27 mm - Все виды
-
Все виды
