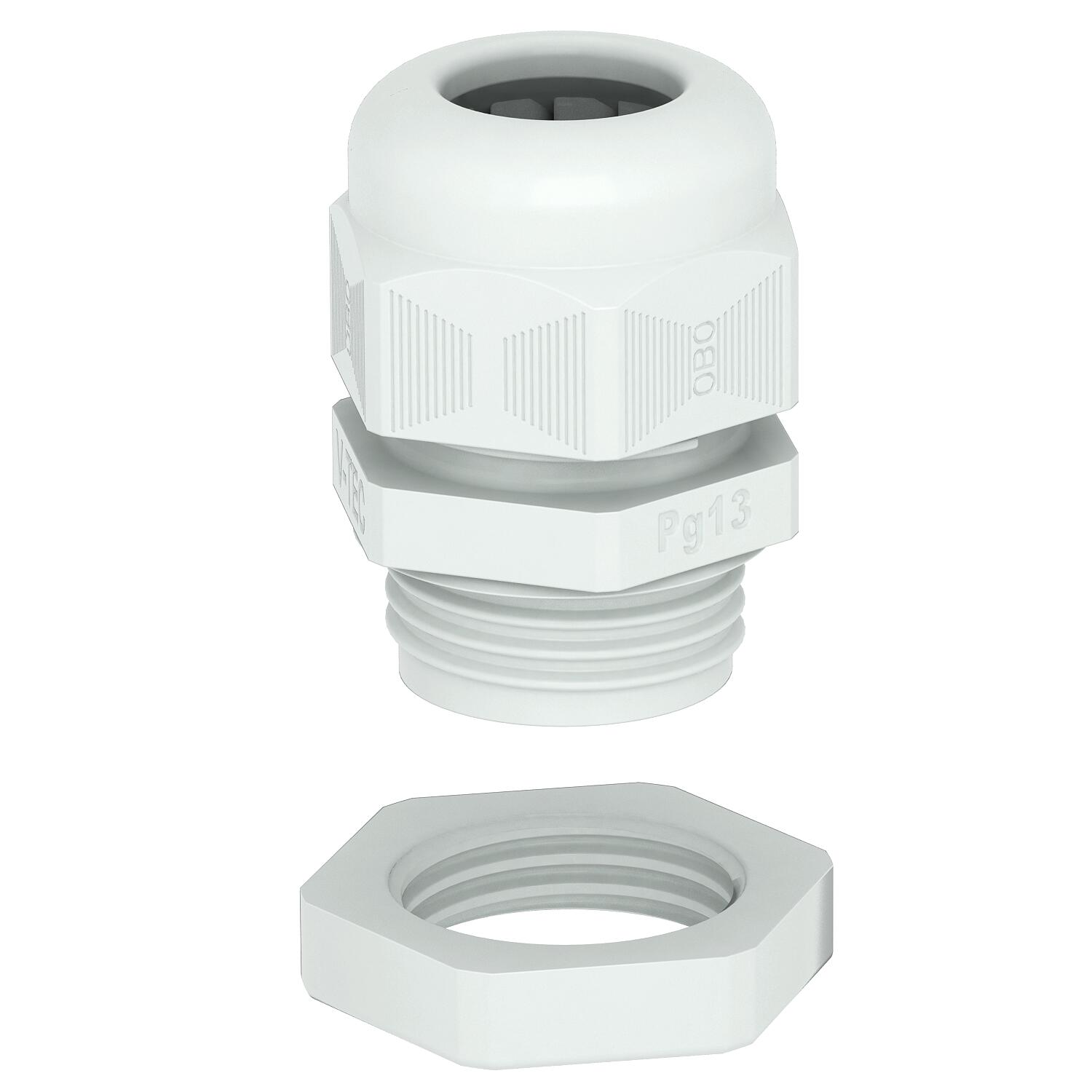

Кабельный ввод, резьба PG, комплект с контргайкой, светло-серый
Артикул, номер 2024669 | EAN 4012195861102
- Описание продукта
-
Описание продуктаСамый быстрый и удобный способ обеспечить разгрузку от натяжения и герметичность, с помощью кабельных вводов на распределительных коробках и корпусах: кабельные вводы V-TEC VM от OBO. Со встроенной интегрированной уплотнительной кромкой и специальной пластинчатой конструкцией OBO достигается класс защиты IP68. Функции разгрузки от натяжения и герметичность протестированы согласно DIN EN 62444.
Соединительная резьба PG. Долговременное применение: оптимальная адаптация резьбы с правильным подъемом обеспечивает длительную виброустойчивость
Применение: от установки в частных жилых домах с распределительными коробками до промышленного использования в распределительном шкафу.
Температура применения от -20° C до +65° C.
Колонка D1: диапазон плотности согласно VDE 0619, где не требуется разгрузка от натяжения.
Колонка D2: диапазон плотности с разгрузкой от натяжения и защитой от проворачивания согласно VDE 0619
-
- Технические данные
-
Технические характеристики

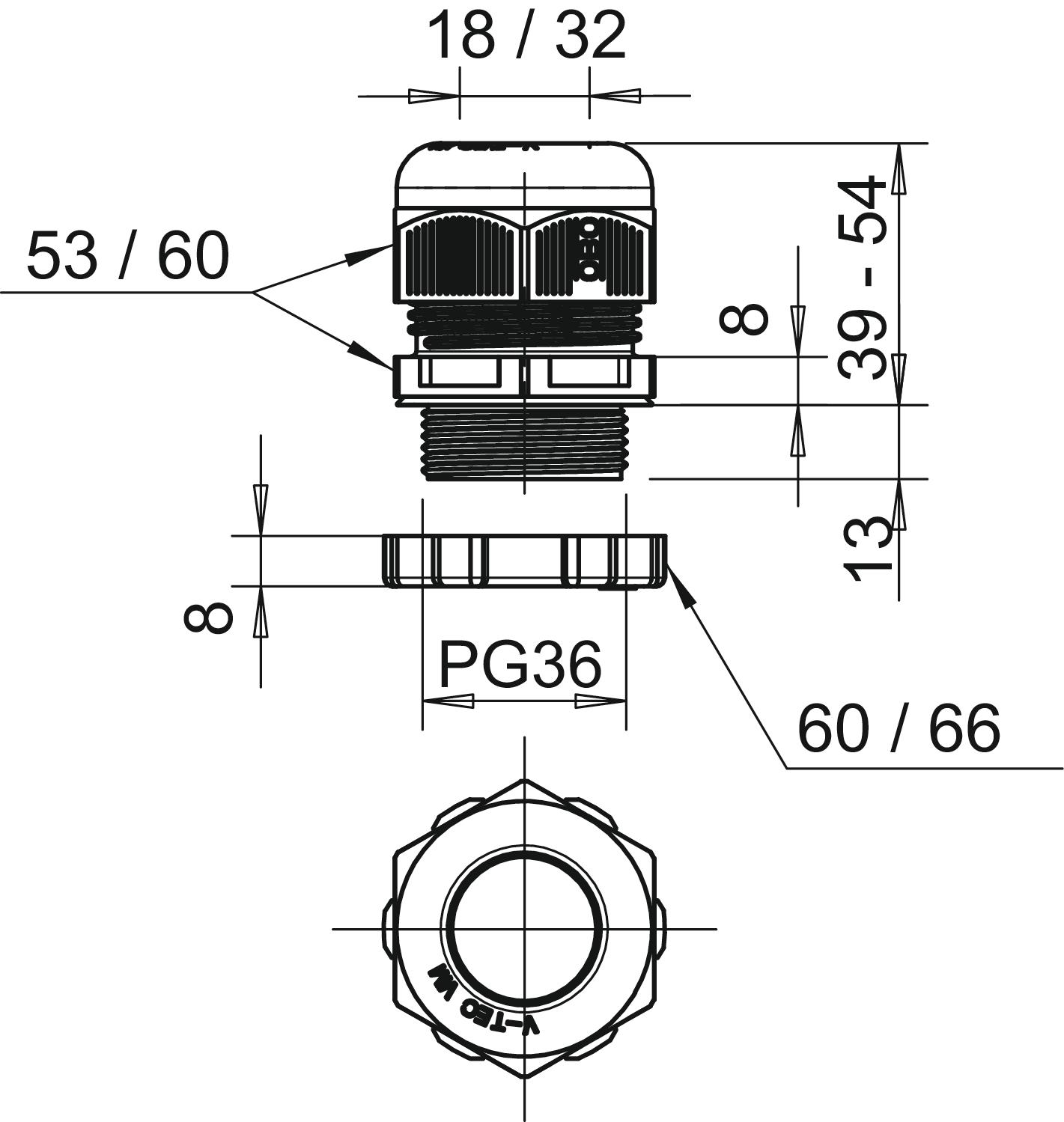

взрывозащищённый нет Вид защиты IP68 Вид резьбы PG Вид уплотнения Уплотнительное кольцо Возможность разгрузки от усилий натяжения да Диапазон плотности D макс. 32 mm Диапазон плотности D мин. 18 mm Диапазон рабочих температур макс. 65 °C Диапазон рабочих температур мин. -20 °C Длина резьбы 13 mm Для взрывоопасной зоны без Для взрывоопасной зоны с газом без Для взрывоопасной зоны с пылью без защита от прогибания нет Исполнение прямой Кабельный ввод для плоского кабеля нет Материал Полиамид Не содержит галогенов да Номинальный размер метрической резьбы 36 Размер L макс. 54 mm Размер L1 мм 13 mm Размер L мин. 39 mm Размер PG36 Размер E1 (мм) 60 mm Размер L2 8 mm Размер под ключ 1 53 mm Размер под ключ 2 60 mm Размер E2 66 mm Размер L3 8 mm Разъемное болтовое соединение нет Резьба Pg 36 С контргайкой да Углеродный след CO2 (GWP) от колыбели до ворот 0,406 кг CO2e / 1 Шт. Ударопрочность нет Универсальное уплотнение нет Усилено стекловолокном нет Цвет светло-серый; RAL 7035 Шаг резьбы 1,5 mm Шестигранник, угловой размер 60 mm - Все виды
-
Все виды
- Загрузки
-
Техническая спецификация V-TEC PG36+ LGR / 2024669 , 0.23MB , pdfДекларация соответствия ЕС V-TEC PG36+ LGR / 2024669 , 0.10MB , pdfДекларация соответствия ЕС Декларация соответствия ЕС ,Заявление о соответствии для Великобритании V-TEC PG36+ LGR / 2024669 , 0.09MB , pdfREACH Декларация соответствия V-TEC PG36+ LGR / 2024669 , 0.12MB , pdfRoHS Декларация соответствия V-TEC PG36+ LGR / 2024669 , 0.12MB , pdf
