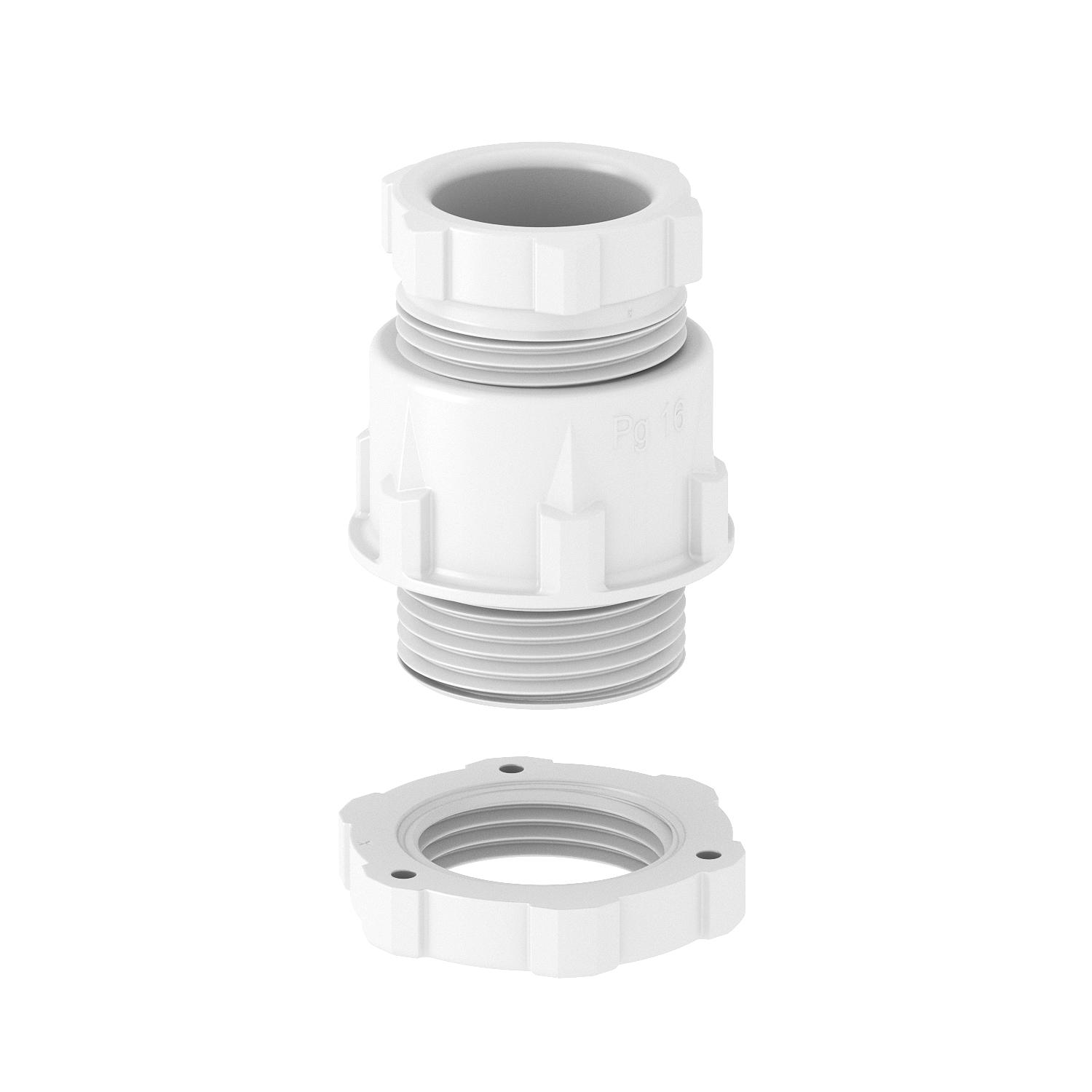

Конусный кабельный ввод c резьбой PG, светло-серый
Артикул, номер 2038434 | EAN 4012196688746
- Описание продукта
-
Описание продуктаСтандартный кабельный ввод, форма A согласно DIN 46320, с простым уплотнительным кольцом из NR/SBR
соединительная резьба Pg согласно DIN 40430
класс защиты: IP 65 с уплотнительным кольцом и соединительной резьбой, IP 54 без уплотнительного кольца и соединительной резьбы.
Указание: кабельные вводы из полистирола необходимо затягивать умеренно, во избежание образования трещин вследствие перетяжки!
ударопрочный
-
- Технические данные
-

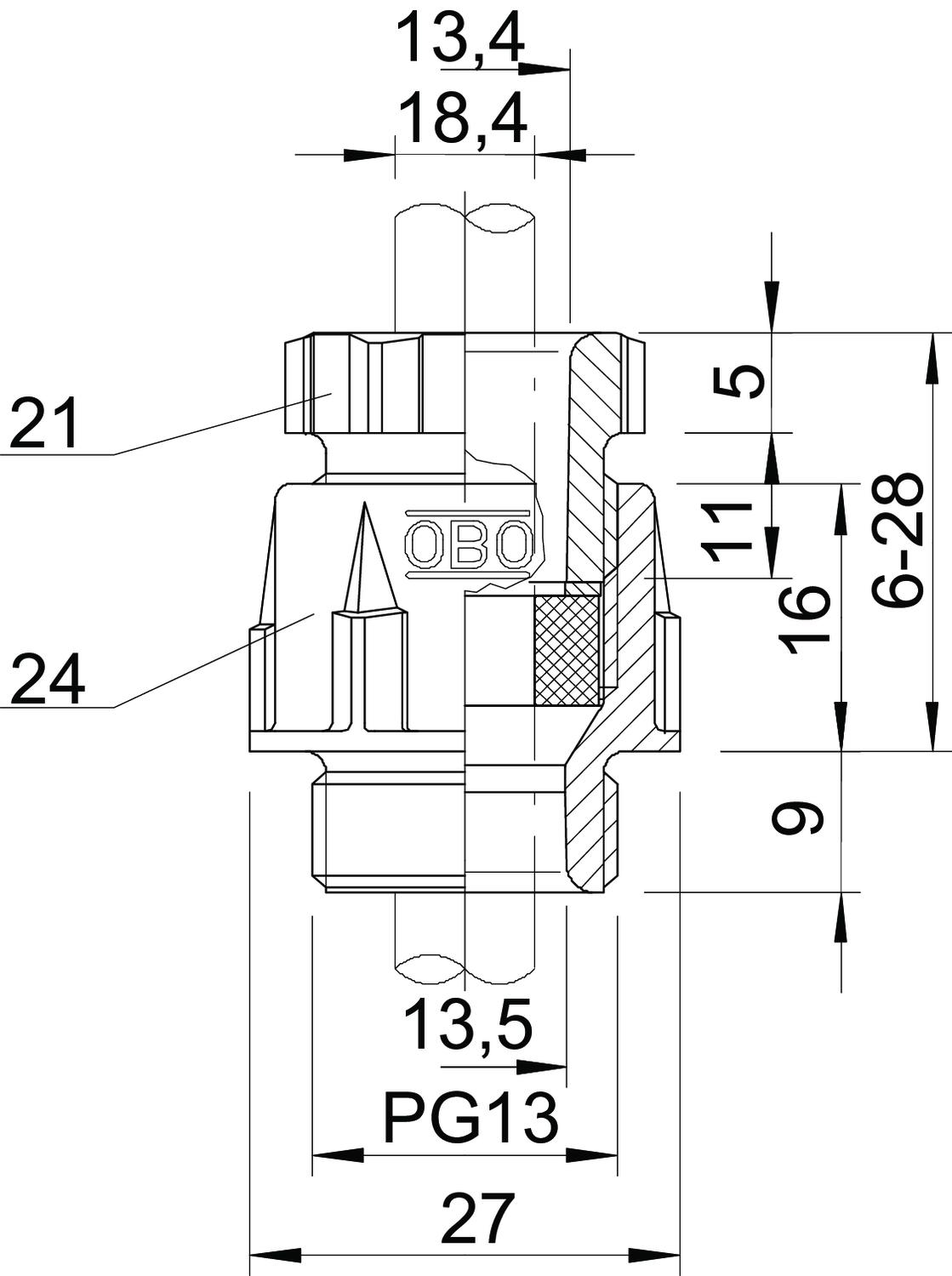

Размеры
Dimension D4 13,5 mm взрывозащищённый нет Вид защиты IP65 Вид резьбы PG Вид уплотнения Уплотнительное кольцо Возможность разгрузки от усилий натяжения нет Диапазон плотности D макс. 13 mm Диапазон плотности D мин. 9 mm Диапазон рабочих температур макс. 65 °C Диапазон рабочих температур мин. -20 °C Для взрывоопасной зоны без Для взрывоопасной зоны с газом без Для взрывоопасной зоны с пылью без защита от прогибания нет Исполнение прямой Материал Полистирол Не содержит галогенов да Номинальный размер метрической резьбы 13,5 Размер L макс. 28 mm Размер L1 мм 9 mm Размер L мин. 6 mm Размер PG13 Размер D3 13,4 mm Размер E1 (мм) 27 mm Размер E3 29 mm Размер L2 16 mm Размер L4 10,8 mm Размер под ключ 1 24 mm Размер под ключ 2 21 mm Размер под ключ 3 27 mm Размер D2 27 mm Размер E2 13,4 mm Размер L3 5 mm Разъемное болтовое соединение нет Резьба Pg 13,5 С контргайкой нет Ударопрочность нет Универсальное уплотнение нет Усилено стекловолокном нет Цвет светло-серый; RAL 7035 - Все виды
