Указание: Этот товар снят с производства.
Последующий товар можно найти здесь: 7027317 / Крестообразное ответвление 60 FS
Крестообразная секция 60 FS
Артикул, номер 7004397 | EAN 4012196215416
- Описание продукта
-

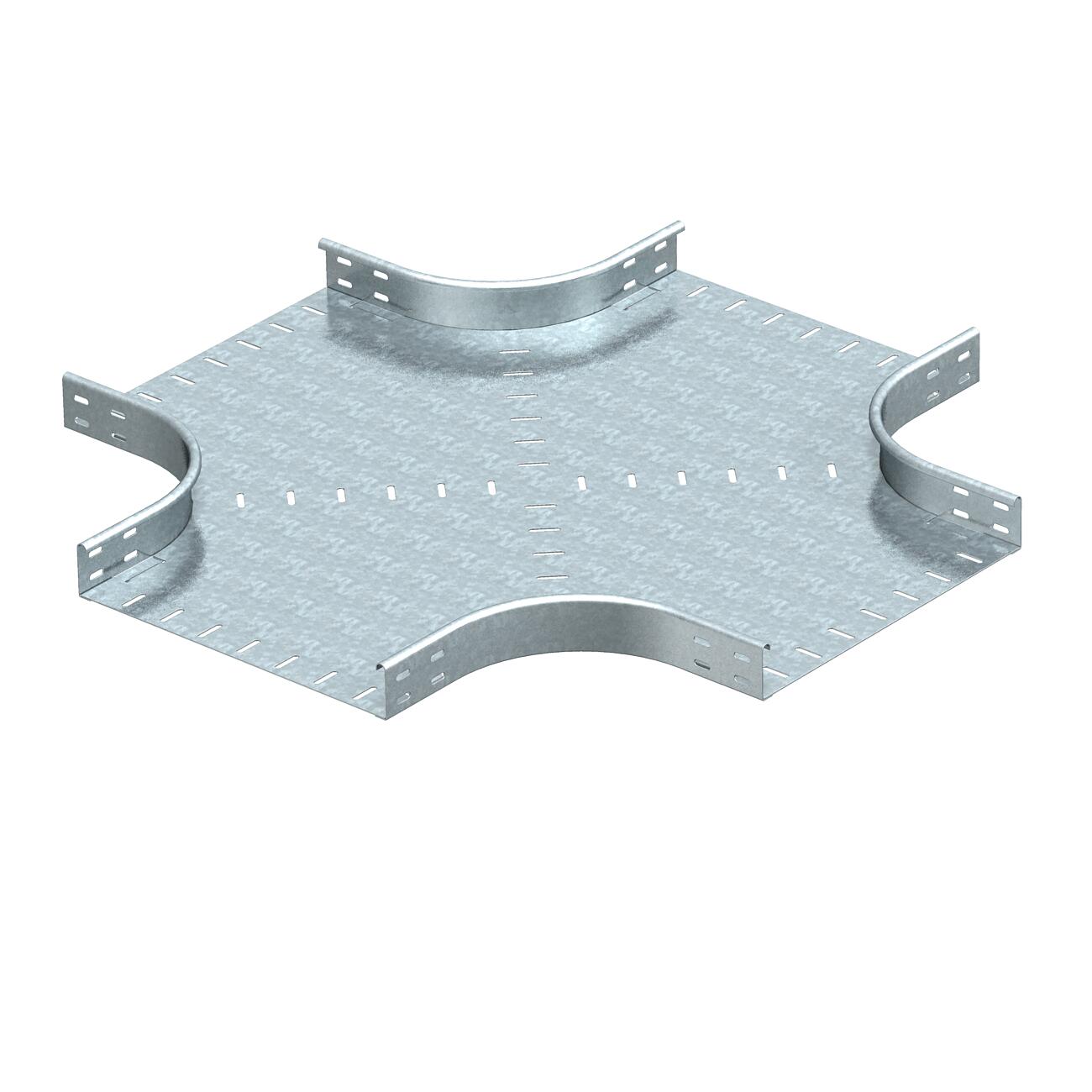

Описание продуктаГоризонтальная крестообразная секция для всех типов кабельных лотков с высотой боковой стенки 60 мм.

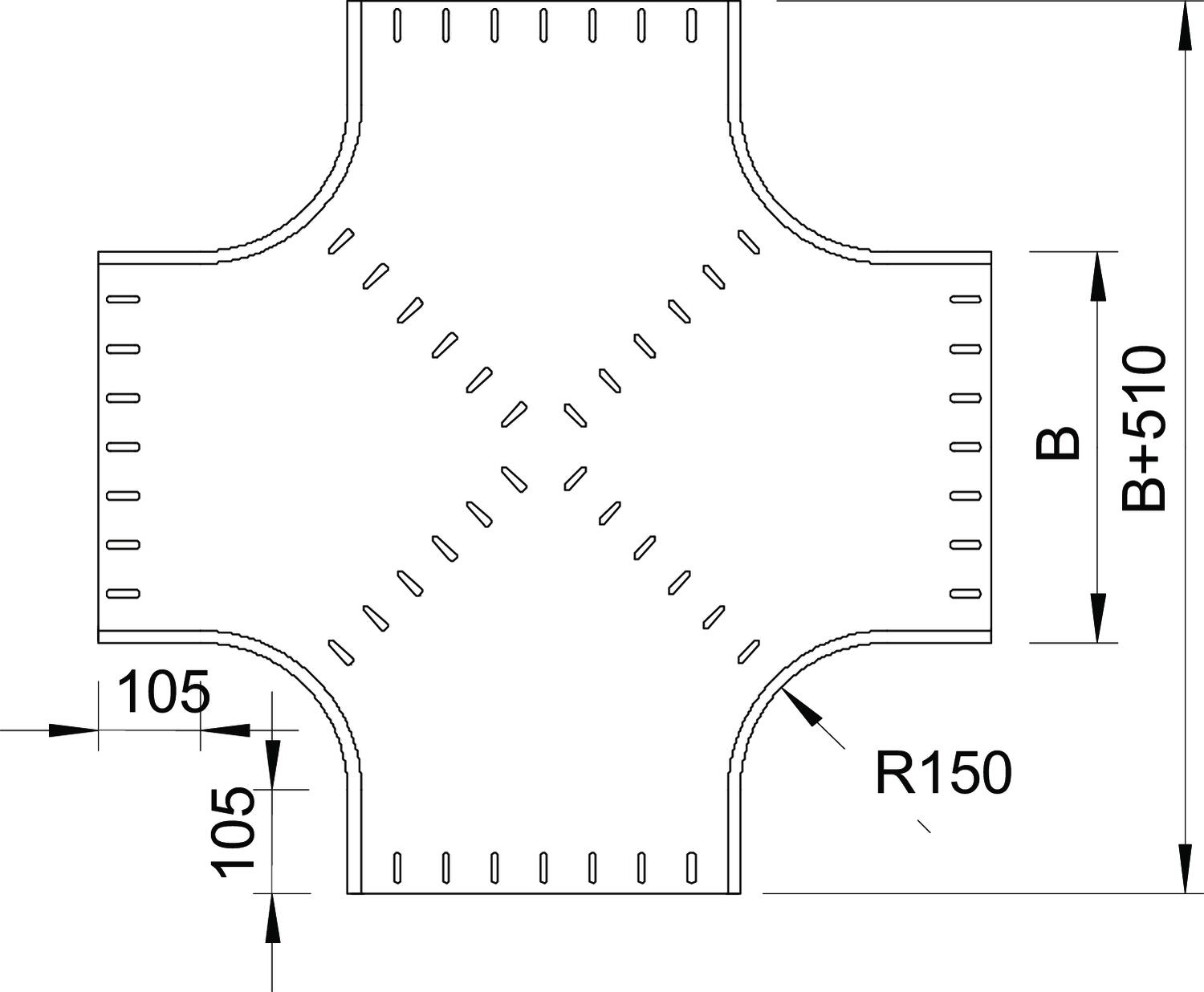

Фасонная деталь круглого исполнения. Внутренний радиус фасонной детали составляет 150 мм. Все боковые стороны предназначены для кабельных лотков одинаковой ширины.
Материал крепления заказывается отдельно.
-
- Технические данные
-
Технические характеристики
Вид соединителя кабеленесущей системы Привинчен Высота 60 mm Высота 2 in Изгиб (угол) 90° Изменение направления горизонтальный Конструкция для больших расстояний нет Материал Сталь Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Размер 60x400 Размер B 400 mm Размер R 150 mm Толщина борта 1,25 mm Толщина листа 1,5 mm Толщина материала пластины дна 1,5 mm Ширина 400 mm Ширина 16 in - Все виды
- Загрузки
-
Техническая спецификация RK 640 FS / 7004397 , 0.18MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС RK 640 FS / 7004397 , 0.10MB , pdfREACH Декларация соответствия RK 640 FS / 7004397 , 0.12MB , pdfRoHS Декларация соответствия RK 640 FS / 7004397 , 0.12MB , pdfИнструкции по монтажу Mounting instructions Screw-on cable tray systems , 9.41MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
