Указание: Этот товар снят с производства.
Последующий товар можно найти здесь: 6036974 / Крышка угловой секции 90° A2
Крышка для угловой секции 90° A2
Артикул, номер 7134916 | EAN 4012196254958
- Описание продукта
-
Описание продуктаКрышка угловой секции 90° с предварительно установленными зажимами.
Крышку можно устанавливать на фасонные детали с боковыми стенками любой высоты.

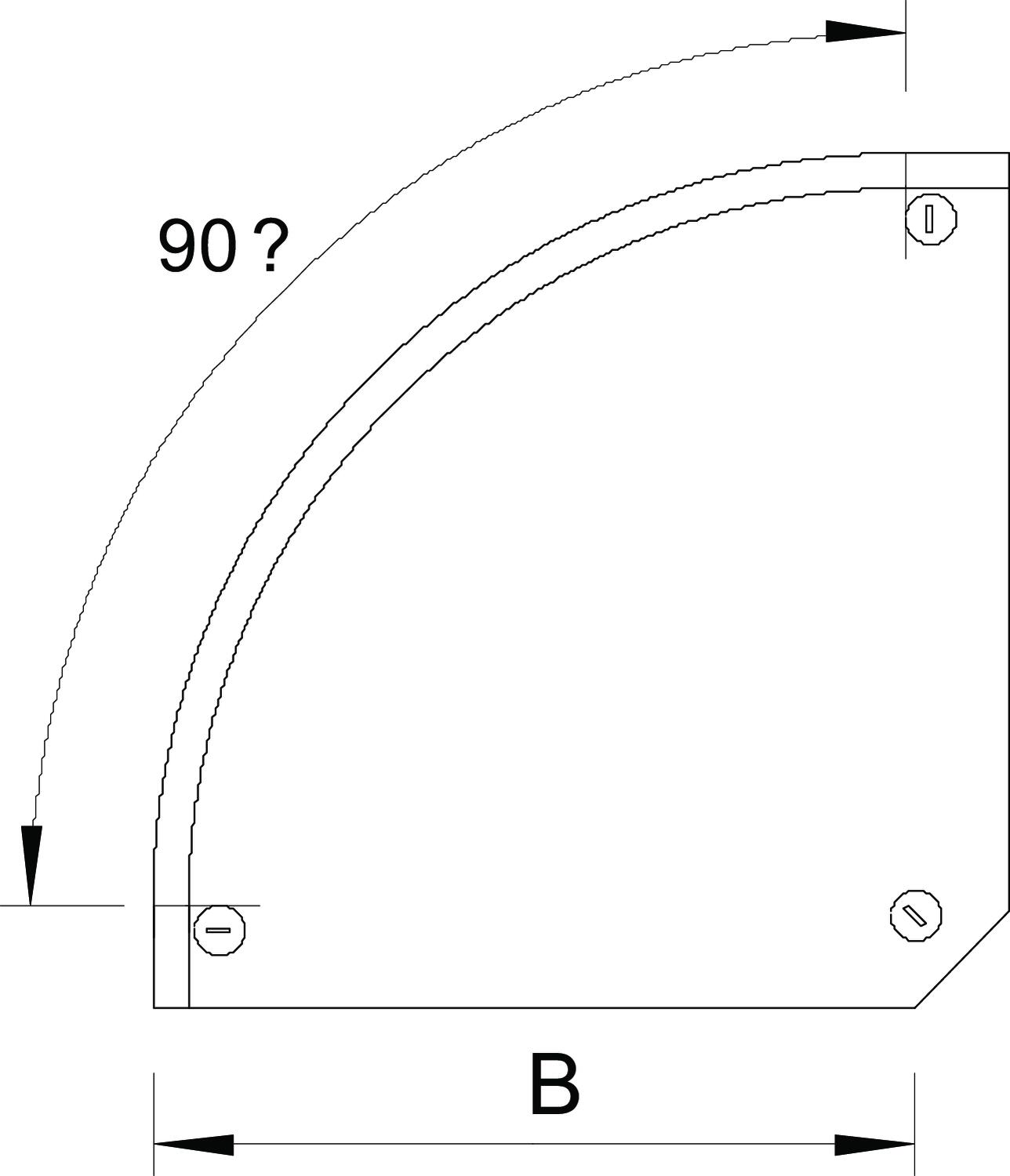

Секция шириной 100 мм имеет угловую форму и отличается от изображения.
-
- Технические данные
-
Технические характеристики
Вид крепления Поворотный фиксатор Высота 35 mm Изгиб (угол) 90° Изменение направления горизонтальный Количество шпингалетов 3 St. Конец шарнира нет Материал Нержавеющая сталь 1.4301 (304) Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции нет Подходит для кабельного лотка да Подходит для кабельных лестничных лотков да Подходит для проволочного лотка нет Размер Н 15 mm Размер B200mm Размер B 200 mm Толщина листа 0,04 in Толщина листа 1 mm Цвет цвета нержавеющей стали Ширина 200 mm Ширина 8 in - Все виды
- Загрузки
-
Техническая спецификация DFB 90 200 A2 / 7134916 , 0.17MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС DFB 90 200 A2 / 7134916 , 0.10MB , pdfREACH Декларация соответствия DFB 90 200 A2 / 7134916 , 0.12MB , pdfRoHS Декларация соответствия DFB 90 200 A2 / 7134916 , 0.12MB , pdfИнструкции по монтажу Mounting instructions Screw-on cable tray systems , 9.41MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
