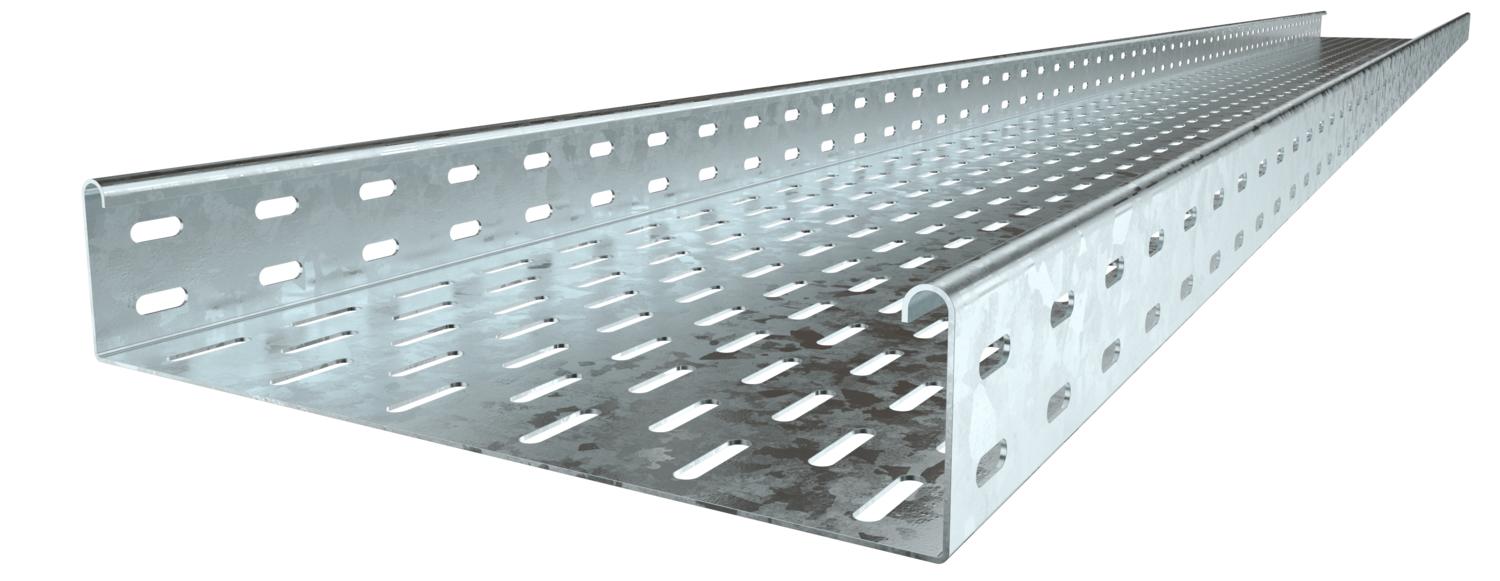

Листовой кабельный лоток SKS 60 FT
Артикул, номер 6056679 | EAN 4012196390137
- Описание продукта
-
Описание продуктаSKS 60 = Система кабельных лотков для больших нагрузок с высотой боковой стенки 60 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Размеры
Maß W 300 mm Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 2 in Высота 60 mm Длина 10 ft Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции да Полезное поперечное сечение 17800 mm² Полезное поперечное сечение 178 cm² Противопожарная защита Повышение живучести конструкции, стандартная кабеленесущая конструкция Размер 60 x 300 Размер 60x300x3000 Размер B 300 mm Расстояние между опорами 1,0 м 1,8 kN/m Расстояние между опорами 2,5 м 1,15 kN/m Расстояние между опорами 3,0 м 0,5 kN/m Расстояние между опорами: 1,5 м. 2,65 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,06 in Толщина листа 1,5 mm Углеродный след CO₂ (GWP) от колыбели до ворот 11,56 кг CO₂e / 1 Метр Цвет цинковый Ширина 12 in Ширина 300 mm Технические данные
Диаграмма нагрузки на кабельный лоток SKS 60
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный соединитель FT
RLVK 60 FT 6067603 10 Штук
Стыковая планка
SSLB 300 DD 7070318 20 Штук
Крышка с поворотным фиксатором
DRL 300 FT 6051383 3 м
Угловая секция 45° 60 FT
RB 45 630 FT 6036136 1 Штук
Угловая секция 90° 60 FT
RB 90 630 FT 6036596 1 Штук
Угловая секция с возможностью регулировки угла 60 FT
RB W 630 FT 6037126 1 Штук
Т-образное/крестовое соединение 60 FT
RAA 630 FT 6042217 1 Штук
Т-образная секция 60 FT
RT 630 FT 6038136 1 Штук
Крестообразное ответвление 60 FT
RK 630 FT 7027415 1 Штук
Крышка с поворотным фиксатором
DRL 300 DD 6052712 3 м
Разделительная полочка 60 DD
TSG 60 DD 6062327 3 м
Угловая секция FT 45°
RB 45 630 FT 7066317 1 Штук
Угловая секция FT 90°
RB 90 630 FT 7125305 1 Штук - Загрузки
-
