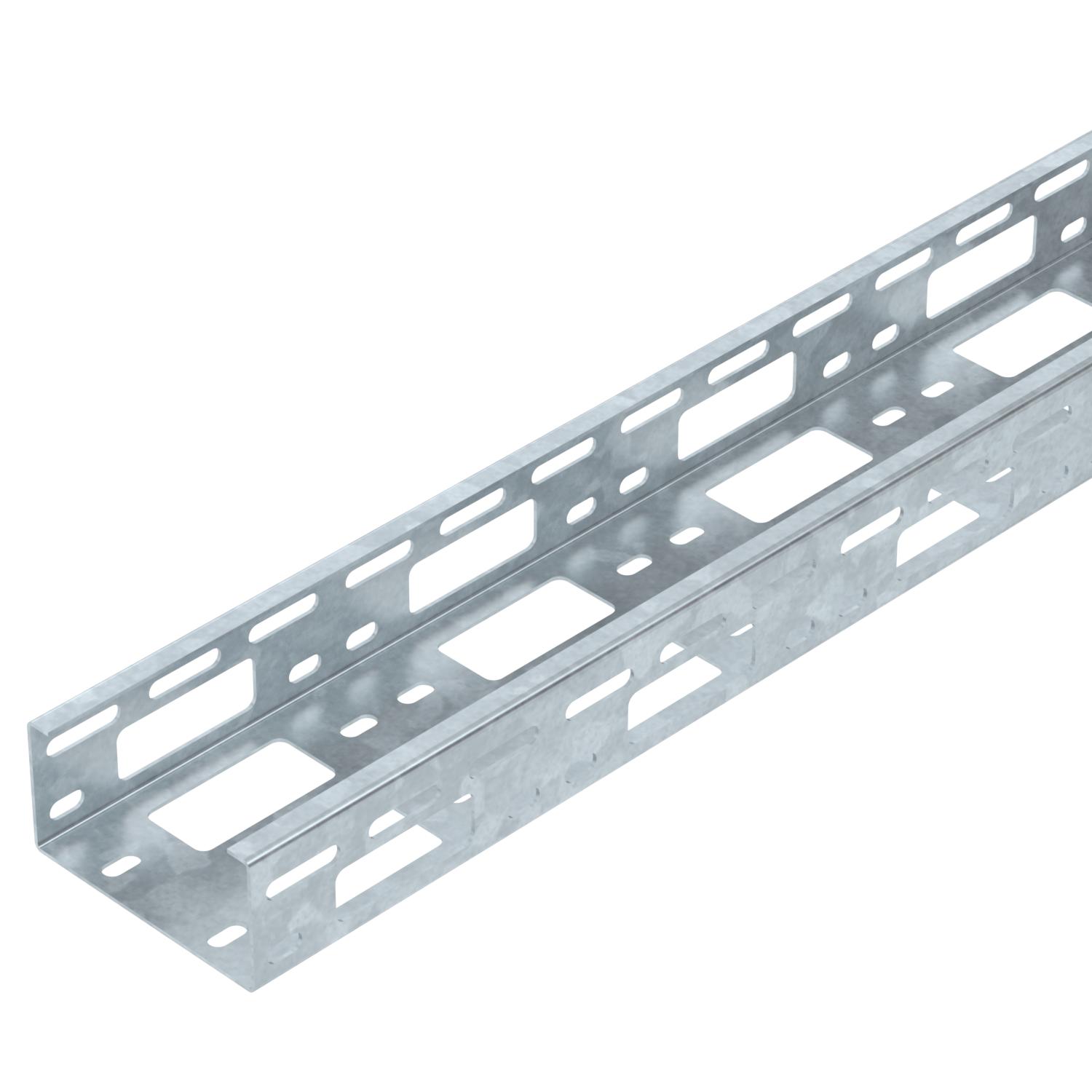

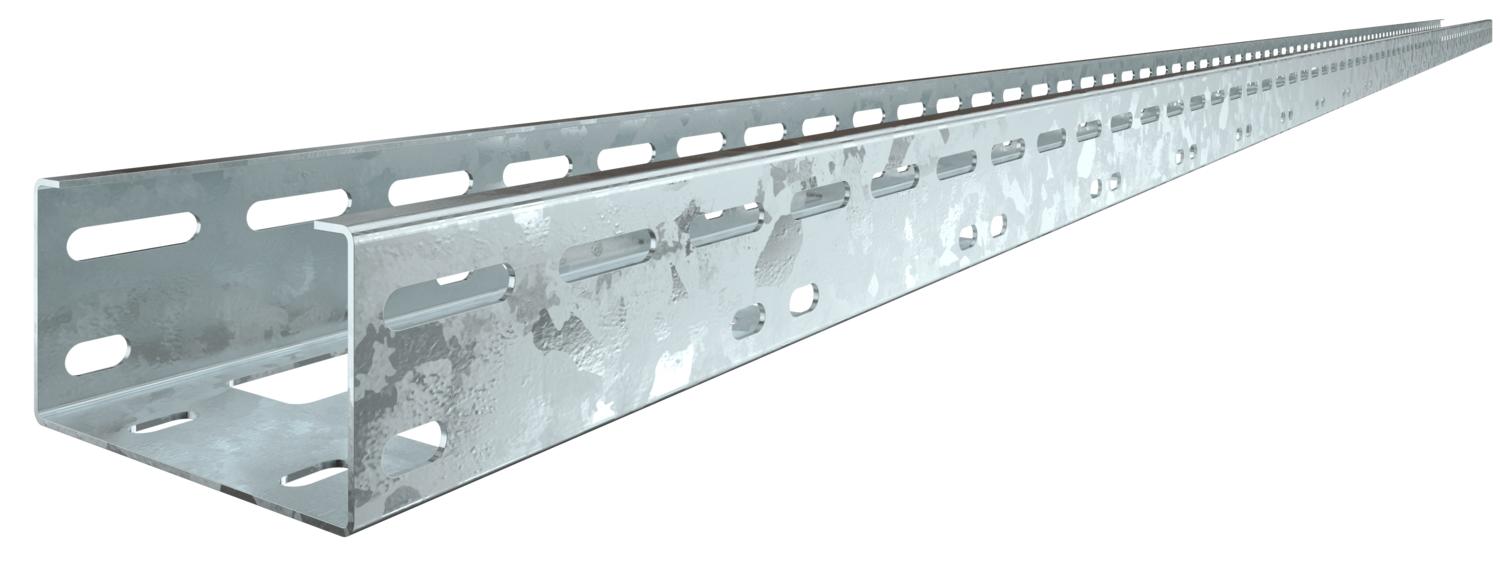

Мини-канал AZ 100 FT
Артикул, номер 6075258 | EAN 4012196069194
- Описание продукта
-
Описание продуктаМини-канал AZ с высотой боковой стенки 50 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 5000 mm² Полезное поперечное сечение 50 cm² Размер 50x100x3000 Размер 100 x 50 x 1,5 Серия продукции Серия AZK Соответствует требованиям Директивы ROHS да Схема расположения отверстий NATO нет Толщина листа 1,5 mm Цвет цинковый Размеры

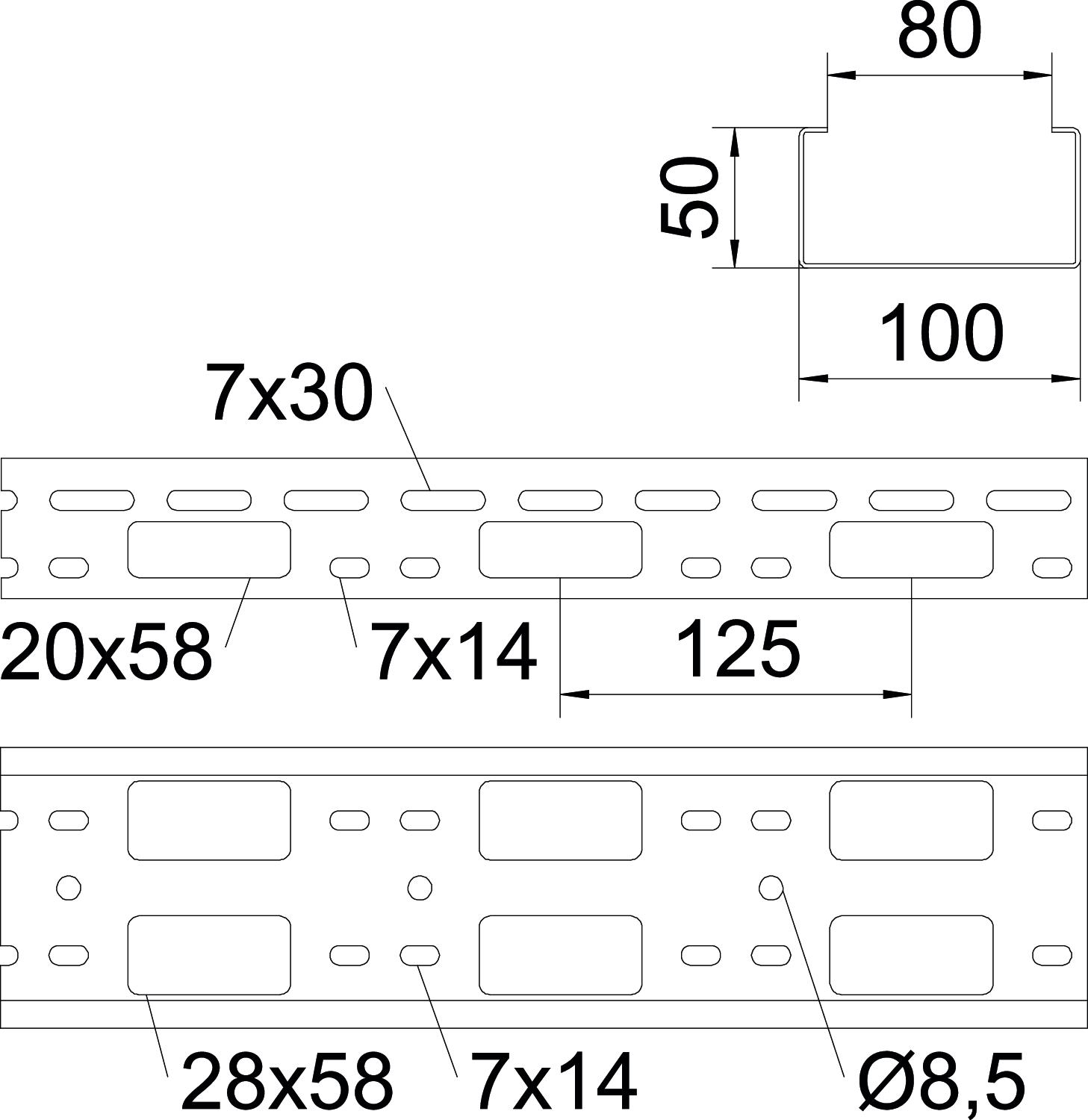

Высота 50 mm Длина 3000 mm Ширина 100 mm Нагрузки
Расстояние между опорами 1,0 м 1 kN/m Расстояние между опорами 1,0 м 1,7 kN/m Расстояние между опорами 2,5 м 0,8 kN/m Расстояние между опорами 3,0 м 0,25 kN/m Расстояние между опорами: 1,5 м. 1,5 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 4,4695 kg CO₂e Declared Unit Метр Declared Unit Quantity 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 4,4695 кг CO2e / 1 Метр Технические данные
Диаграмма нагрузки на мини-канал AZ
- Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи

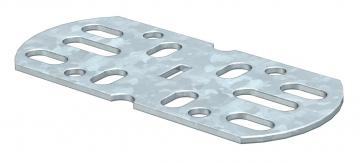

Продольный и угловой соединитель
VF AZK FT 6066550 25 Штук
Предохранительное кольцо 915 PE
KSR-915 PE 6066704 25 Штук
Предохранительное кольцо 910 PE
KSR-910 PE 6066712 25 Штук
Крышка с поворотным фиксатором
AZDMD 100 DD 6080235 3 м Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи

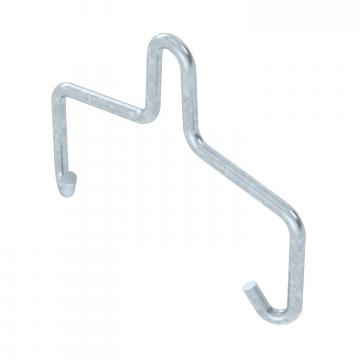

Подвесная скоба 100 FT
AHB 100 D5 FT 6066510 50 Штук - Загрузки
-
Техническая спецификация AZK 100 FT / 6075258 , 0.30MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС AZK 100 FT / 6075258 , 0.10MB , pdfREACH Декларация соответствия AZK 100 FT / 6075258 , 0.12MB , pdfRoHS Декларация соответствия AZK 100 FT / 6075258 , 0.12MB , pdfЭкологическая декларация (EPD) AZK 100 FT / 6075258 , 2.03MB , pdfРазрешение на использование знаков UL certificate AZ small duct , 0.26MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdfИнструкции по монтажу Mounting instructions Modular systems , 0.05MB , pdf
