Мини-канал AZ 150 FS

Артикул, номер / Типы	6075320 / AZK 150 FS

Длина	3000 mm

Ширина	150 mm

Толщина листа	1,5 mm

Повышение живучести конструкции	нет

Описание продукта

Описание продукта

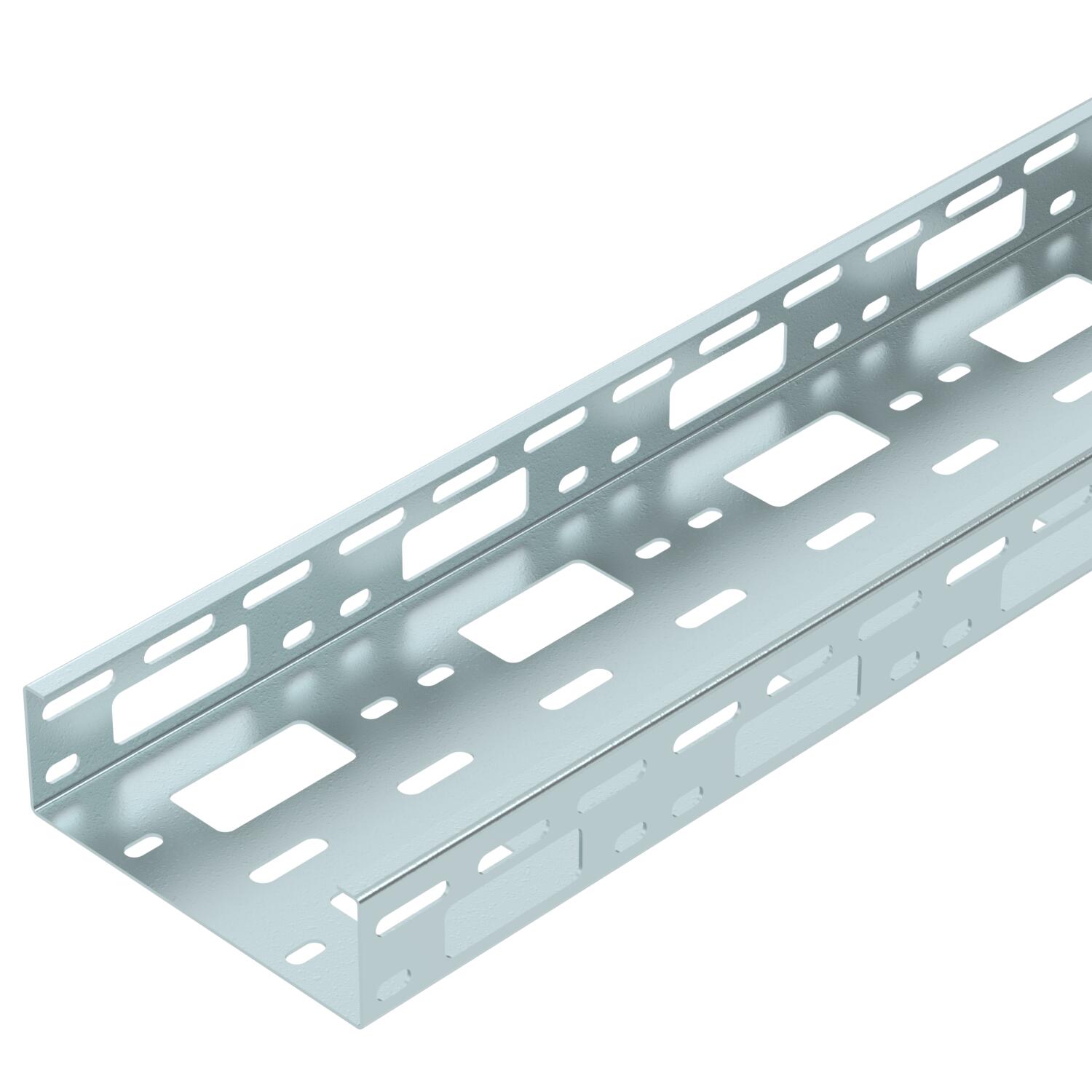

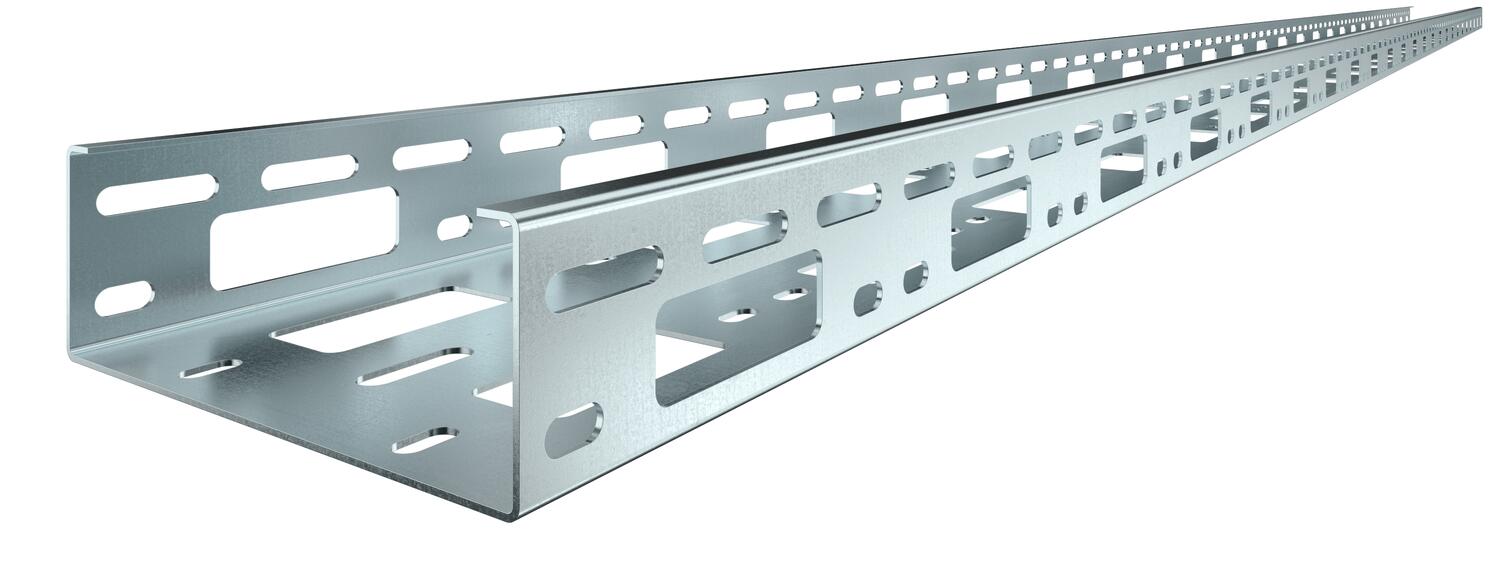

Мини-канал AZ с высотой боковой стенки 50 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.

Технические данные

Боковая перфорация	да
Высота	50 mm
Длина	3000 mm
Конструкция для больших расстояний	нет
Конструкция соединителей	Без соединителя
Материал	Сталь
Монтажное отверстие в основании	да
Нержавеющая сталь, протравленная	нет
Поверхность	оцинкован конвейерным методом
Повышение живучести конструкции	нет
Полезное поперечное сечение	75 cm²
Полезное поперечное сечение	7500 mm²

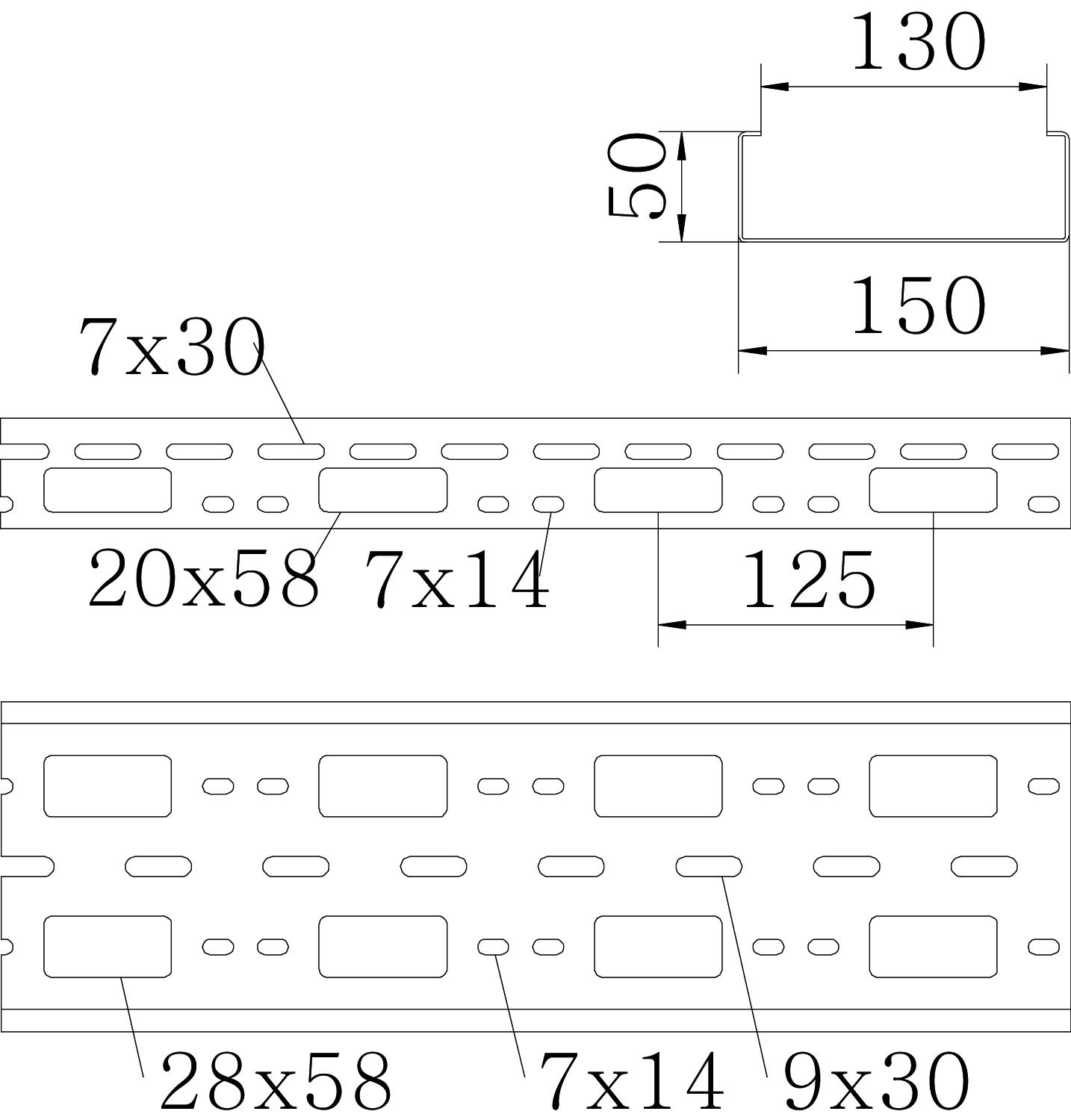

Размер	50x150x1,5
Размер	50x150x3000
Расстояние между опорами 1,0 м	3 kN/m
Расстояние между опорами 1,0 м	1,2 kN/m
Расстояние между опорами 2,5 м	0,8 kN/m
Расстояние между опорами 3,0 м	0,25 kN/m
Расстояние между опорами: 1,5 м.	2 kN/m
Схема расположения отверстий NATO	нет
Толщина листа	1,5 mm
Углеродный след CO2 (GWP) от колыбели до ворот	6,9362 кг CO2e / 1 Метр
Цвет	цинковый
Ширина	150 mm

Технические данные

Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
Расстояние между опорами в м
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
Схема нагрузки при методе испытания
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
Кривая прогиба боковой стенки на каждое расстояние между опорами

Все виды

Типы	Длина	Ширина	Толщина листа	Повышение живучести конструкции	Артикул, номер	Количество	Наименьшая единица продажи
AZK 150 FS	3000 mm	150 mm	1,5 mm	нет	6075320	м	3 м

Принадлежности

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Продольный и угловой соединитель	VF AZK FT	6066550	Штук	25 Штук
Предохранительное кольцо 915 PE	KSR-915 PE	6066704	Штук	25 Штук
Предохранительное кольцо 910 PE	KSR-910 PE	6066712	Штук	25 Штук
Крышка с поворотным фиксатором	AZDMD 150 FS	6080860	м	3 м
