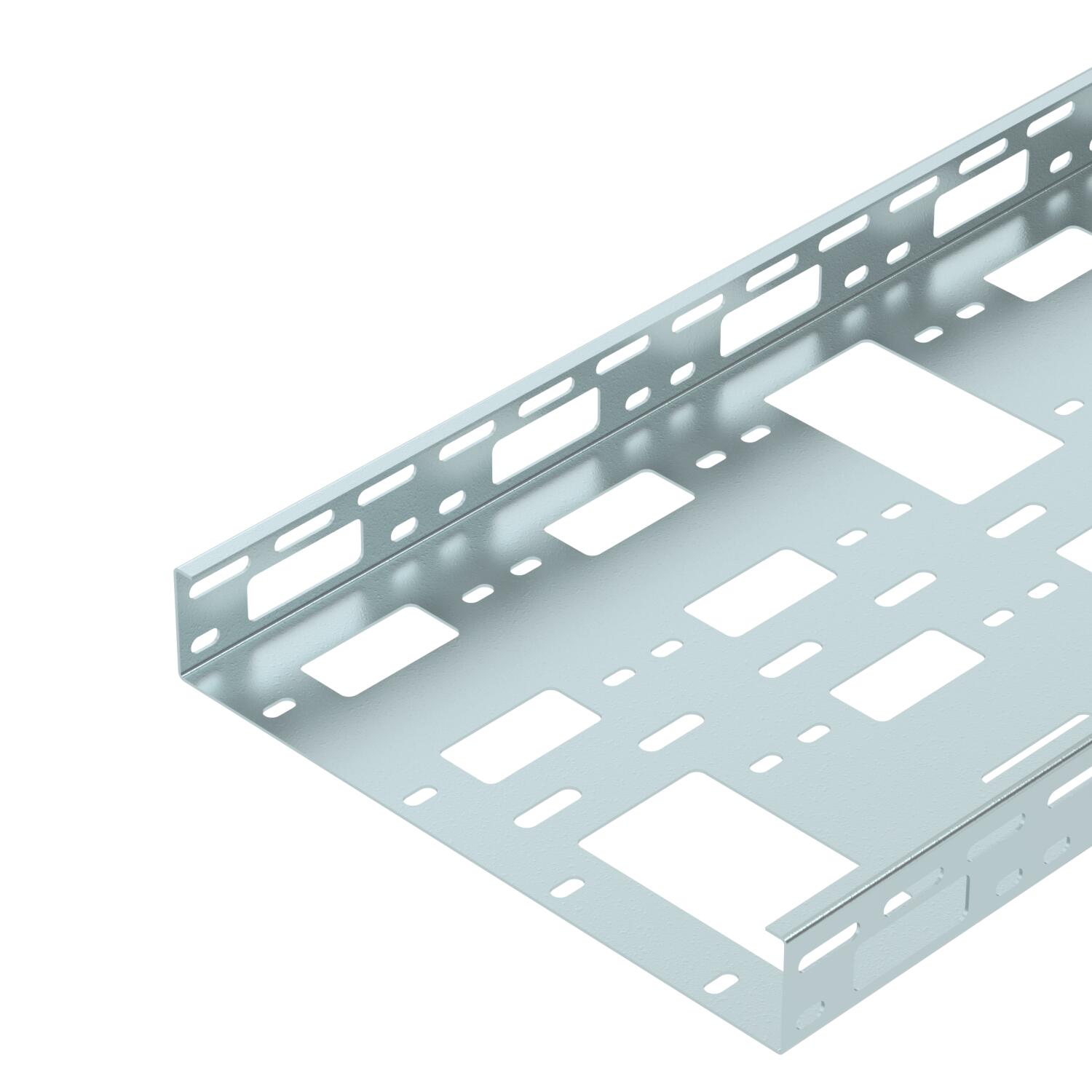

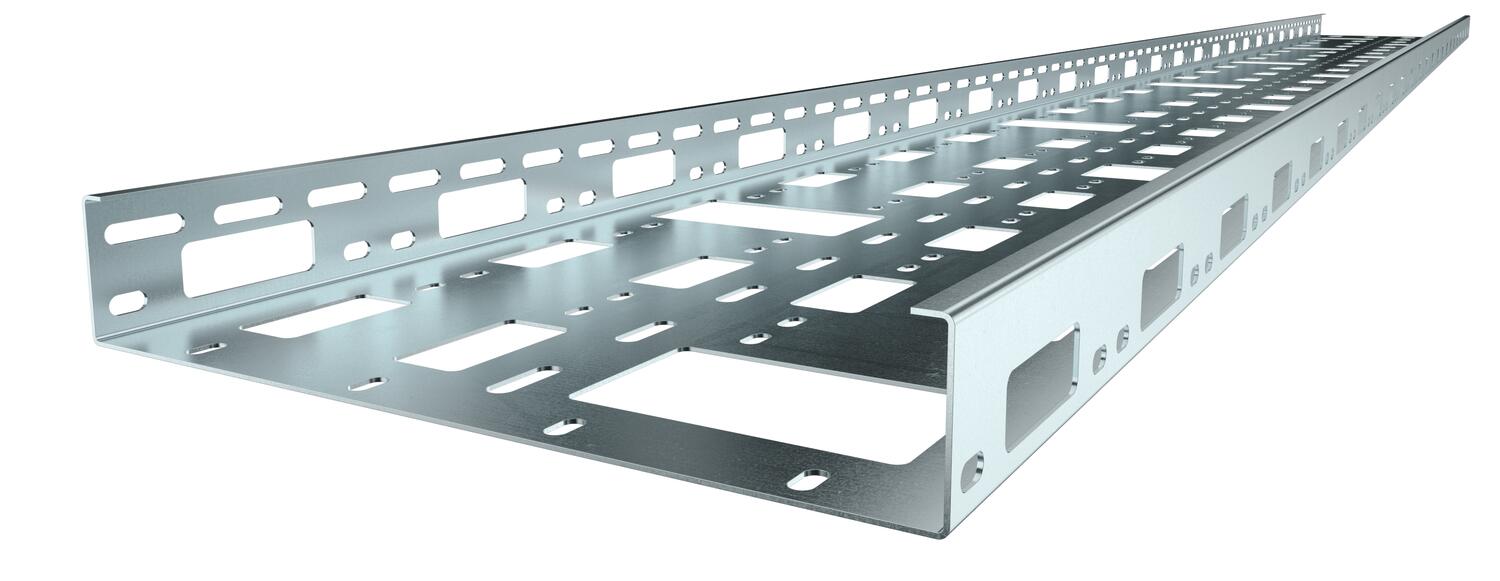

Мини-канал AZ 300 FS
Артикул, номер 6075370 | EAN 4012195811244
- Описание продукта
-
Описание продуктаМини-канал AZ с высотой боковой стенки 50 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 150 cm² Полезное поперечное сечение 15000 mm² Размер 50x300x1,5 Размер 50x300x3000 Серия продукции Серия AZK Соответствует требованиям Директивы ROHS да Схема расположения отверстий NATO нет Толщина листа 1,5 mm Цвет цинковый Размеры

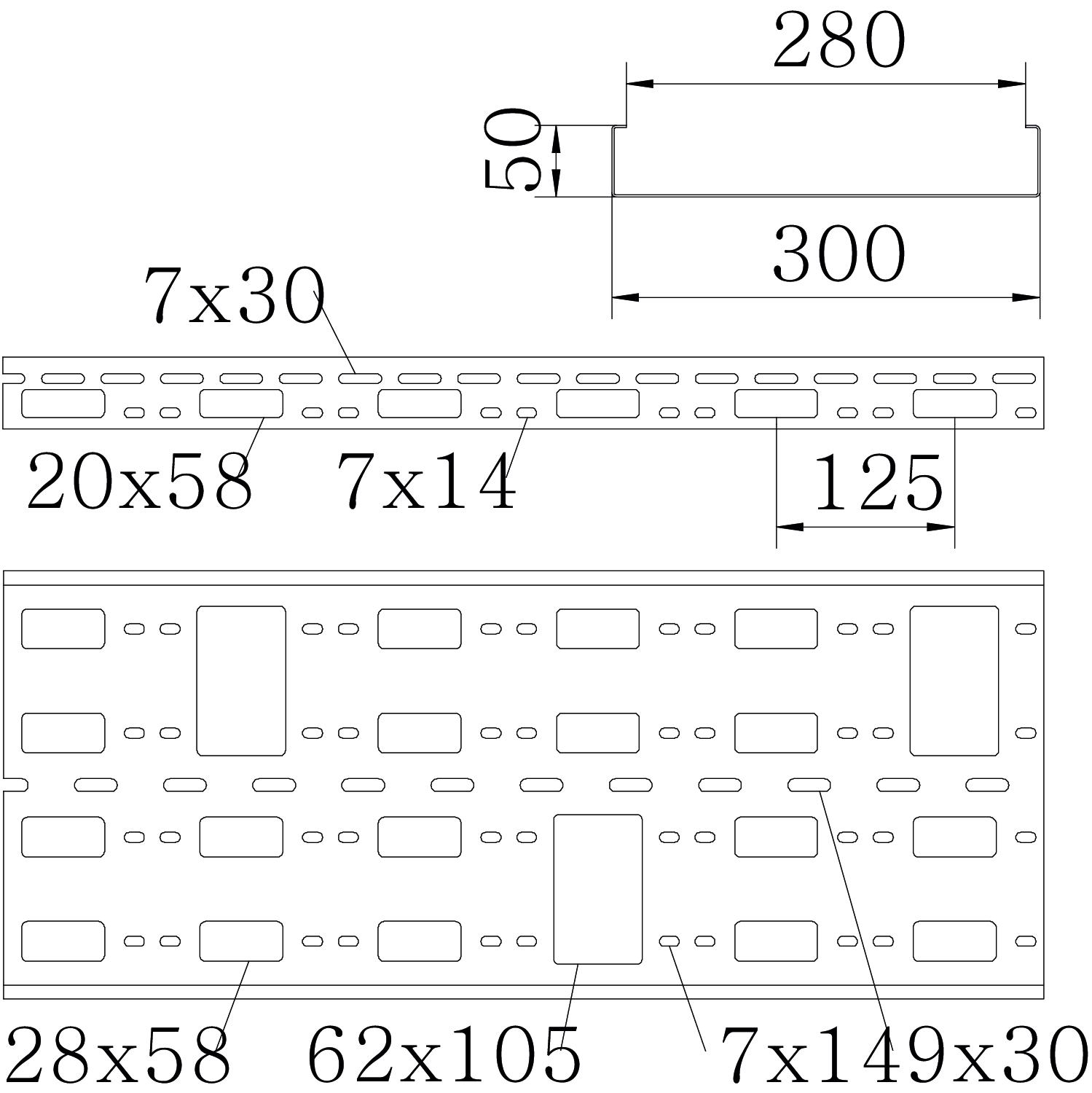

Высота 50 mm Длина 3000 mm Ширина 300 mm Нагрузки
Расстояние между опорами 1,0 м 1,2 kN/m Расстояние между опорами 1,0 м 1,9 kN/m Расстояние между опорами 2,5 м 0,8 kN/m Расстояние между опорами 3,0 м 0,3 kN/m Расстояние между опорами: 1,5 м. 1,5 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 10,8625 kg CO₂e Declared Unit Метр Declared Unit Quantity 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 10,8625 кг CO2e / 1 Метр Технические данные
Диаграмма нагрузки на мини-канал AZ
- Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный и угловой соединитель
VF AZK FT 6066550 25 Штук
Предохранительное кольцо 915 PE
KSR-915 PE 6066704 25 Штук
Предохранительное кольцо 910 PE
KSR-910 PE 6066712 25 Штук
Крышка с поворотным фиксатором
AZDMD 300 FS 6080910 3 м - Загрузки
-
Техническая спецификация AZK 300 FS / 6075370 , 0.31MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС AZK 300 FS / 6075370 , 0.10MB , pdfREACH Декларация соответствия AZK 300 FS / 6075370 , 0.12MB , pdfRoHS Декларация соответствия AZK 300 FS / 6075370 , 0.12MB , pdfЭкологическая декларация (EPD) AZK 300 FS / 6075370 , 2.03MB , pdfРазрешение на использование знаков UL certificate AZ small duct , 0.26MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdfИнструкции по монтажу Mounting instructions Modular systems , 0.05MB , pdf
