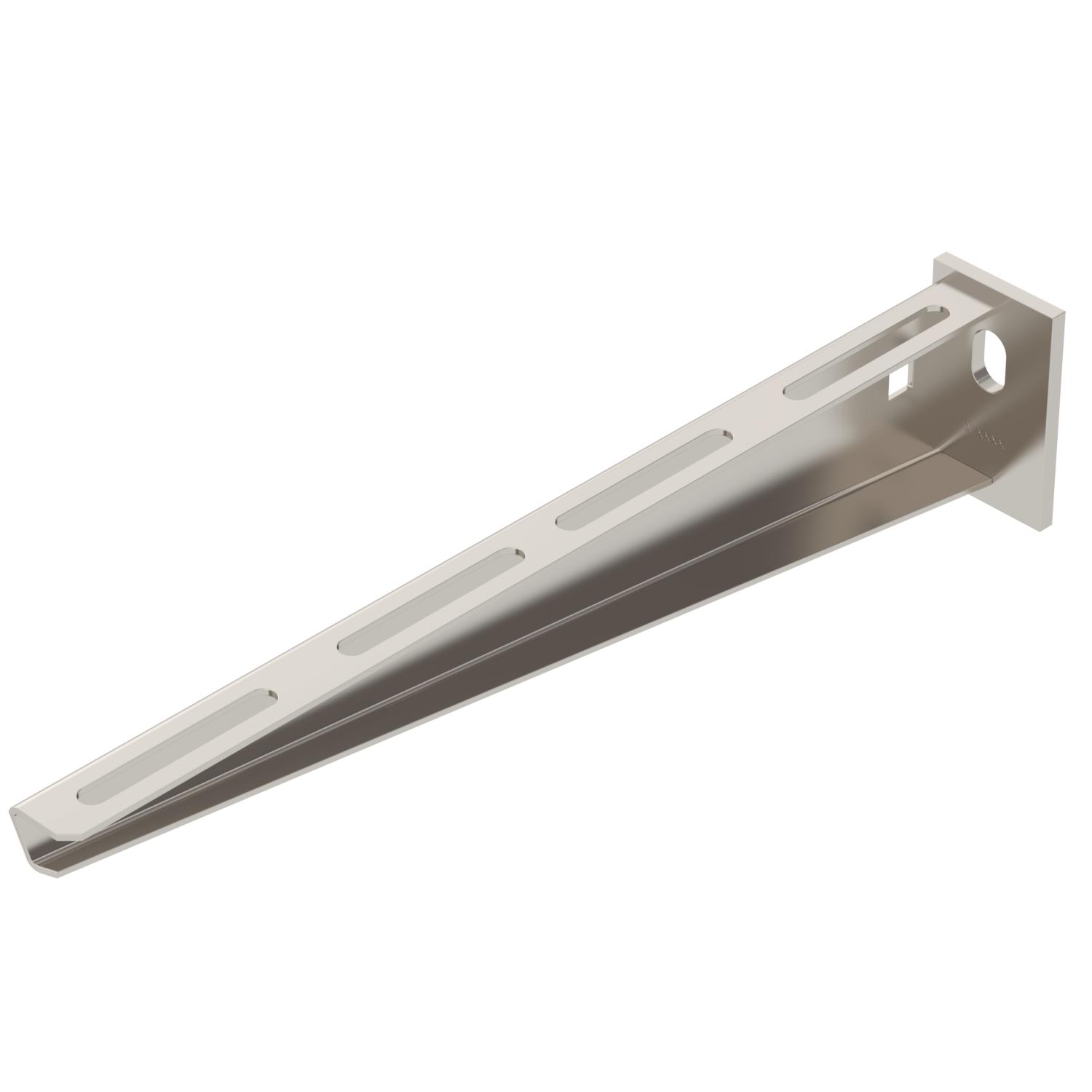

Настенный и опорный кронштейн AW 15
Артикул, номер 6392024 | EAN 4012196817757
- Описание продукта
-
Описание продуктаНастенный/опорный кронштейн для малых нагрузок
-
- Технические данные
-

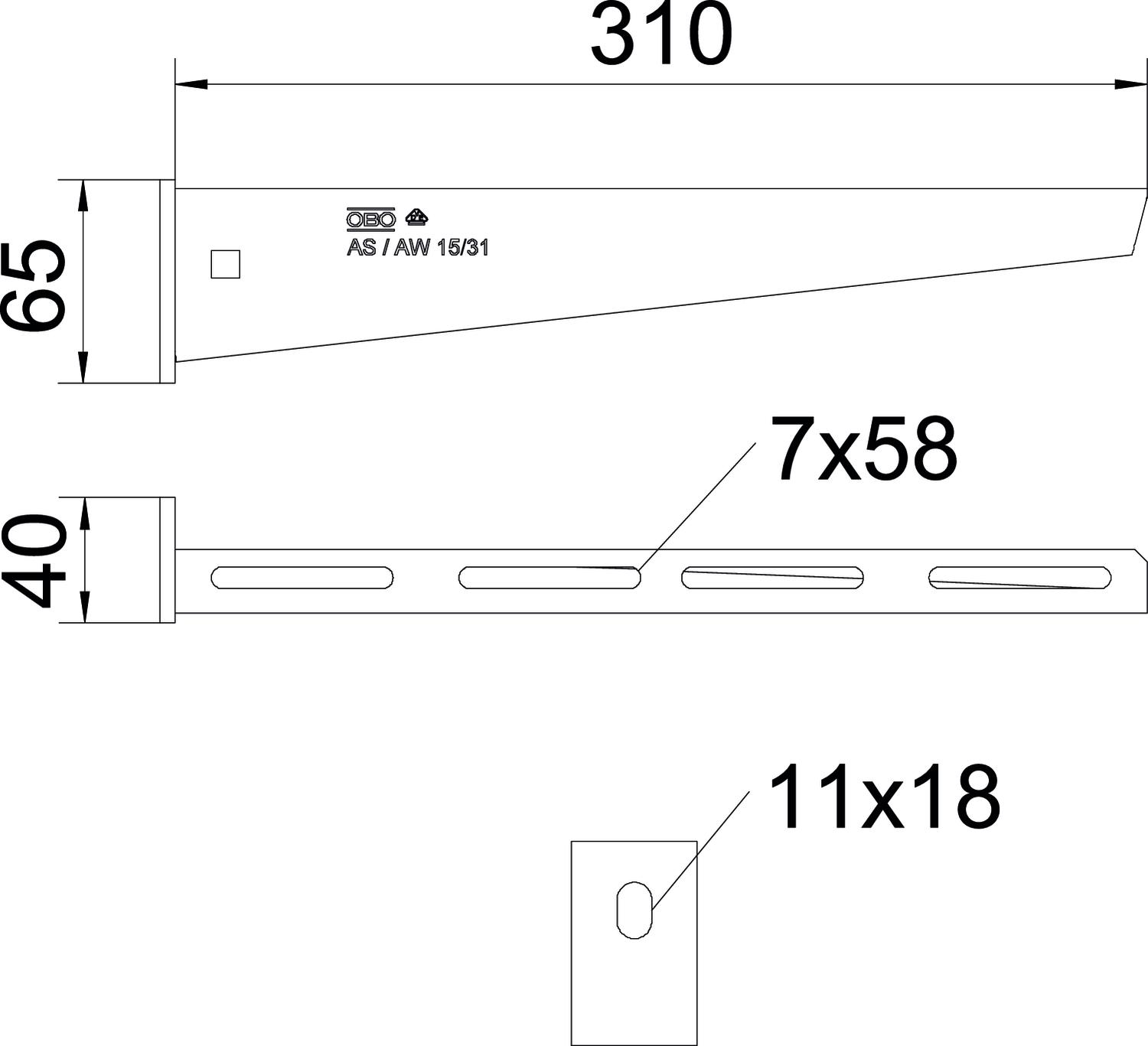

Размеры
Высота 65 mm Диаметр отверстия 11 mm Длина 40 mm Исполнение Настенный и опорный кронштейн Материал Нержавеющая высококачественная сталь 1.4571 Нагрузка (F) кН 1,5 kN Нержавеющая сталь, протравленная да Поверхность без обработки, дообработанный Повышение живучести конструкции нет Размер Н 65 mm Размер B310mm Размер B 310 mm Размер A 40 mm Углеродный след CO2 (GWP) от колыбели до ворот 2,4841 кг CO2e / 1 Шт. Угловой диапазон макс. 90 mm Угловой диапазон мин. 90 mm Цвет цвета нержавеющей стали Ширина 310 mm Технические данные
Диаграмма нагрузки на кронштейн типа AW 15
-
Прогиб конца кронштейна при допустимой нагрузке на кронштейн
-
Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
-
Кривая нагрузки на кронштейны длиной (в мм)
-
- Все виды
-
Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Болт с полукруглой плоской головкой и комбинированной гайкой
FRSB 6x12 A4 6406142 100 Штук - Загрузки
-
