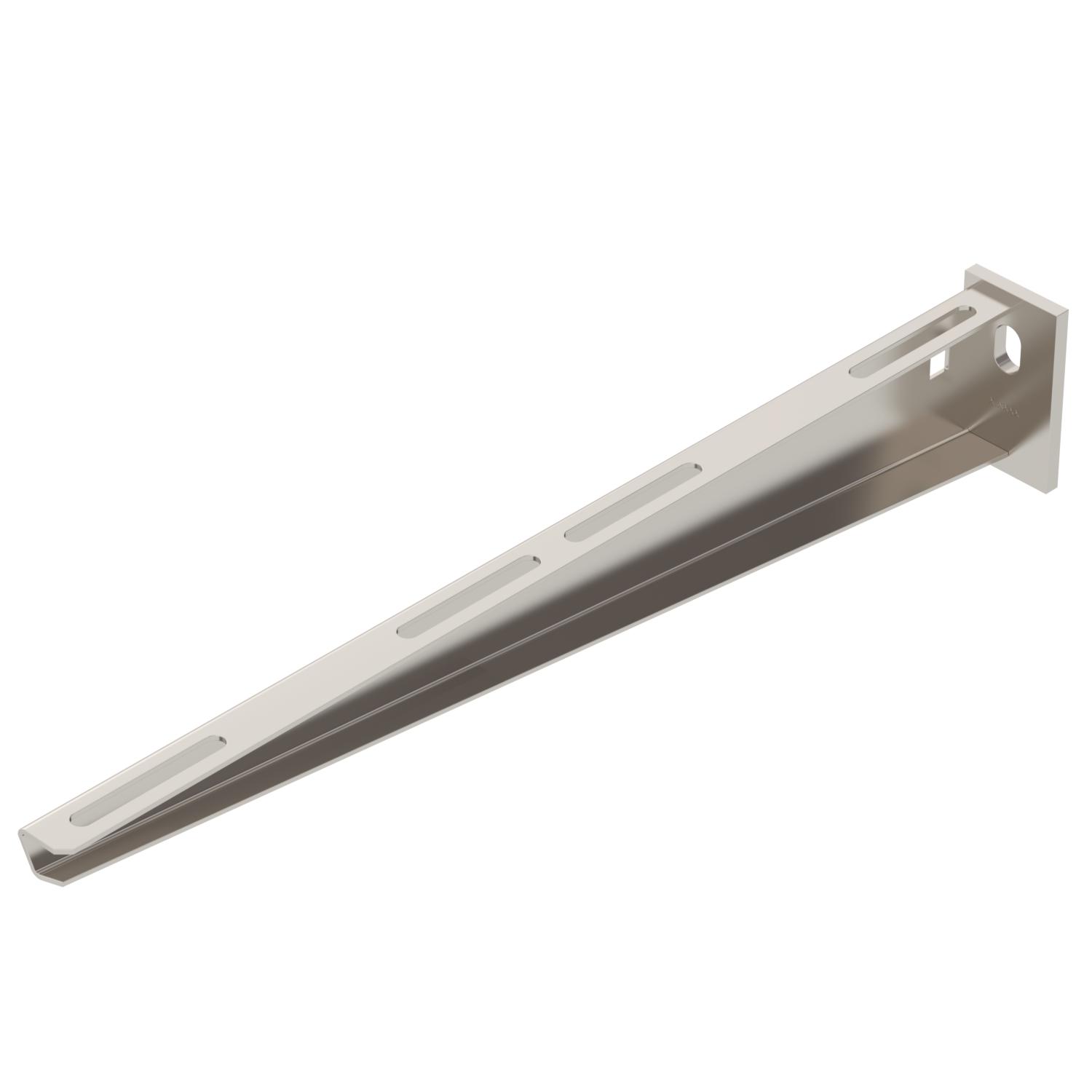

Настенный и опорный кронштейн AW 15
Артикул, номер 6392032 | EAN 4012196817818
- Описание продукта
-
Описание продуктаНастенный/опорный кронштейн для малых нагрузок
Крепление кронштейна на U-образной стойке шириной 400 мм и более болтом с шестигранной головкой сквозь обе боковые стенки стойки. Просьба использовать для этого подходящие распорки!
-
- Технические данные
-
Технические характеристики
Диаметр отверстия 11 mm Исполнение Настенный и опорный кронштейн Материал Нержавеющая высококачественная сталь 1.4571 Нагрузка (F) кН 1,5 kN Нержавеющая сталь, протравленная да Поверхность без обработки, дообработанный Повышение живучести конструкции нет Размер B410mm Угловой диапазон макс. 90 mm Угловой диапазон мин. 90 mm Цвет цвета нержавеющей стали Размеры

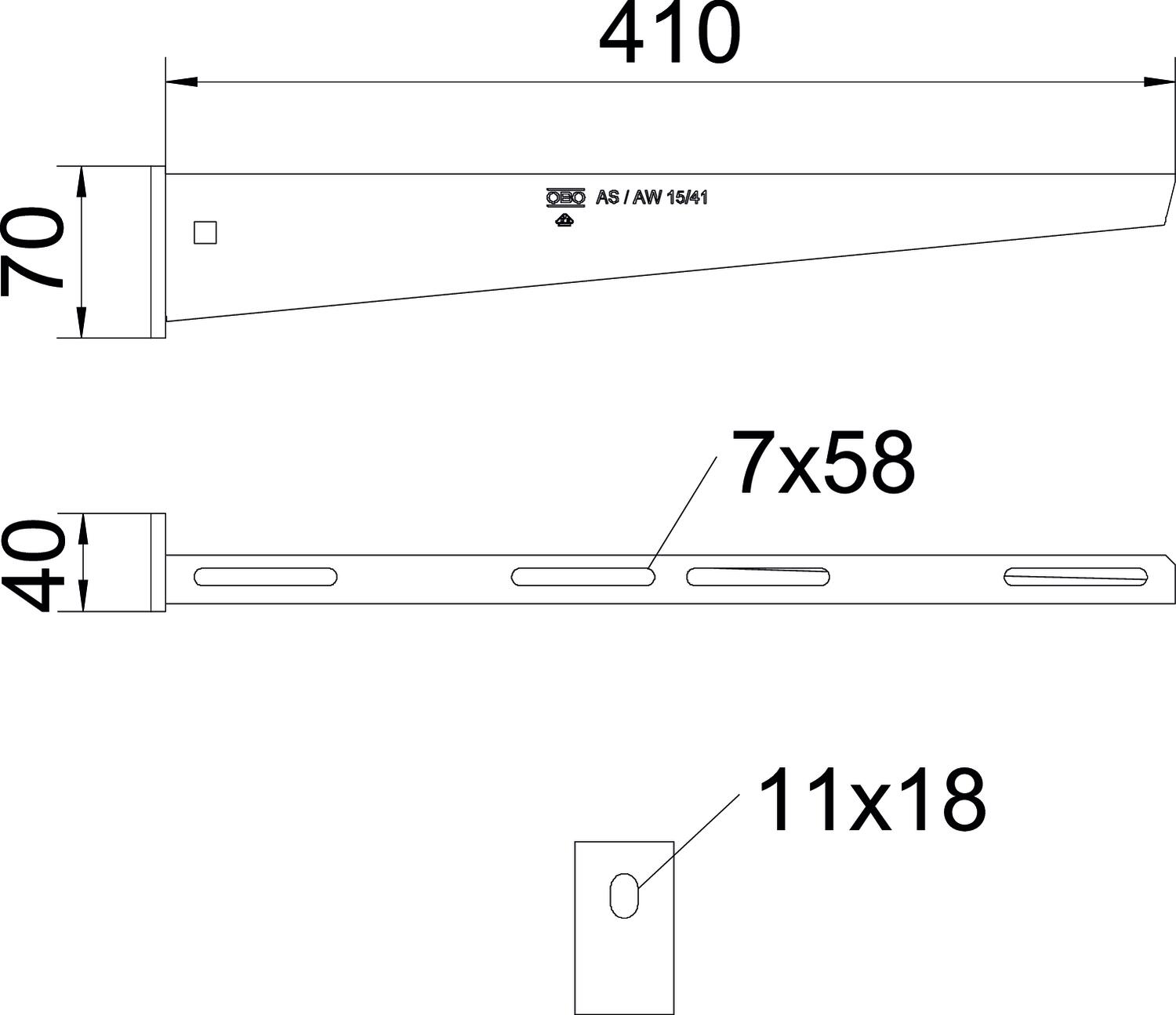

Высота 70 mm Длина 40 mm Размер Н 70 mm Размер B 410 mm Размер A 40 mm Ширина 410 mm Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 3,3932 kg CO₂e Declared Unit (LCA) Шт. Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 3,3932 кг CO2e / 1 Шт. Технические данные
Диаграмма нагрузки на кронштейн типа AW 15
- Все виды
-
Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Болт с полукруглой плоской головкой и комбинированной гайкой
FRSB 6x12 A4 6406142 100 Штук - Загрузки
-
Техническая спецификация AW 15 41 A4 / 6392032 , 0.25MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС AW 15 41 A4 / 6392032 , 0.11MB , pdfЗаявление о соответствии для Великобритании AW 15 41 A4 / 6392032 , 0.09MB , pdfREACH Декларация соответствия AW 15 41 A4 / 6392032 , 0.12MB , pdfRoHS Декларация соответствия AW 15 41 A4 / 6392032 , 0.12MB , pdfЭкологическая декларация (EPD) AW 15 41 A4 / 6392032 , 2.03MB , pdfИнструкции по монтажу Mounting instructions, U support systems , 1.73MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
